Принцип роботи теплообмінника

Сучасний теплообмінник може працювати за трьома основними процесам:

• конвекція;
• теплове випромінювання;
• теплопровідність.

Класифікація приладів відбувається по тому, яким із способів тепло поставляється до холодного об'єкту, а саме:

• змішувальний спосіб;
• теплообмінний спосіб.

В їх принцип роботи, пристрої та вигляді полягає основна різниця. Саме тому важливо, перш ніж зробити покупку теплообмінника, вивчити всі наявні види в продажу. Кращим варіантом опису принципу дії виробу є приклад з поверхневими агрегатами. Вони вважаються одними з найбільш поширених конструкцій серед користувачів. Усередині цього приладу зосереджені чутливі елементи. які нагріваються, передаючи тепло холодному об'єкту.

Якщо взяти змішувальний агрегат, то він поєднує в собі взаємодію повітря і рідини, видаючи в підсумковому результаті високий рівень коефіцієнта корисної дії. Тим самим - це пристрій стає легким по виготовленню, з високою швидкістю отримання потрібного результату. Тільки при змішуванні двох різних середовищ можна досягти подібних результатів.

Кожен теплообмінник має і набір пристроїв, які працюють за особливим принципом. Їх поділяють на два види:

У першому виді мається на увазі використання двох різних рідин. Вони взаємодіють між собою за допомогою розділової стінки. В процесі обміну температурами, потік в обох варіантах залишається колишнім і не змінюється. У другому виді теплообмінників простежується наявність робочого елемента. який в той же час є і джерелом поставляється тепла і своєрідним зарядним пристроєм. При контакті з рідинами, елемент нагрівається, видаючи в простір необхідне тепло. В цьому випадку, потік тепла може змінити свій напрямок.

види теплообмінників

На сьогоднішній день є кілька видів теплообмінників:

погружной теплообмінник

Як чутливий елемент в цьому приладі виступає циліндричної форми змійовик. Він розміщений в посудині, який заповнений рідиною. Подібна конструкція істотно знижує час необхідне на віддачу тепла приладом. Такого виду пристрій вважається одним з кращих по ефективним показниками роботи приладом. Застосовується виключно в місцях, де дозволено механічне включення і стадія закипання.

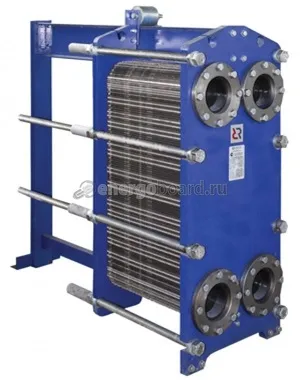

пластинчастий теплообмінник

Переваги цього приладу можна перераховувати довго. Це і легкість збірки, і простота чищення, і мінімальний індекс опору гідравліки. Склад цього виду приладів має на увазі з'єднання кріпильних болтів, кінцевих камер, рами і робочої пластини. Останні елементи розділені спеціальними гумовими прокладками. Їх виготовляють зі спеціальної сталі. Технологія монтажу пластин має на увазі установку гумової прокладки без використання клейових сумішей. проте дозволяє щільно прилягати окремих частин один до одного. Схема подачі робочого середовища може мати три варіанти: прямоточну, змішану і противоточную.

елементний теплообмінник

Особливістю будови цього приладу є з'єднання частин єдину систему. Якщо розглядати принцип їх роботи, то він багато в чому схожий з роботою кожухотрубних теплообмінників. Схема подачі робочого середовища працює тільки противоточно. Цей агрегат поєднує в собі невелику кількість труб.

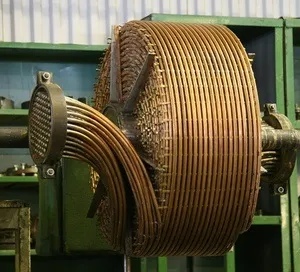

Вітою теплообмінник

Чутливий елемент цього приладу має назву концентричного змійовика. Вони закріплюються на спеціальних головках, отримуючи захист від кожуха. Використовується схема з двома рідинами, один вид якої заповнює наявні трубки, а інший розташовується в просторі між ними. Вважається, що цей вид агрегату прекрасно переносить різні перепади тиску і має високий показник стійкості до зношування.

графітовий теплообмінник

Його пристрій дозволяє захистити конструкцію від впливу корозії. Також цей прилад відмінно проводить тепло. Складається агрегат з блоків, що мають форму прямокутника і циліндра. Рух робочої рідини здійснюється за перехресної схемою. У складі теплообмінника можна побачити металевий корпус, трубки, решітки та кришки.

спіральний теплообмінник

Принцип роботи цього приладу полягає в використанні металевих листів. Їх скручують в спіраль і закріплюють на особливому механізмі під назвою крен. Для повноцінної роботи необхідно забезпечити герметизацію теплообмінника. Її досягають за допомогою зварювання окремих її частин або укладанням прокладки. Такі прилади досить складно створювати, обслуговувати і ремонтувати. Забороняється використовувати пристрій в системі з тиском вище 10 кгс / см 2. Ці недоліки успішно заміняє невелика вага і розмір приладу, а також його високий показник ефективності.

Двотрубний теплообмінник

Головними основними частинами цих приладів є труби різного діаметру. В якості робочого середовища використовується рідина і газ. Теплообмінник використовується в місцях, де існують великі перепади тиску, успішно долаючи ці труднощі. Доповненням до позитивних якостей приладу стає високий рівень передачі тепла. а також простота обслуговування і монтування. На жаль, такі прилади дорого оцінюються продавцями.

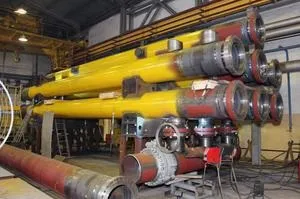

кожухотрубний теплообмінник

Кожухотрубний прилад складається з декількох частин: елементів, що компенсують напругу, пучків труб, патрубків, корпусу, кришки і трубних решіток. Особливістю кожухотрубного пристрою вважається виготовлення їх похилими або горизонтальними / вертикальними.

Принцип роботи на прикладі пластинчастого теплообмінника

Цей теплообмінник був обраний непросто. Він відрізняється досить складним принципом дії. а тому ідеально висвітлює деякі загальні особливості кожного виду агрегату. Кожна з пластин пристрою монтується до іншої частини з поворотом рівним 180 градусів. У стандартному складі приладу можна зустріти до чотирьох подібних елементів. У комплекті вони створюють пакети, які відповідають за колекторний контур. Сам же контур функціонує для створення руху теплоносія. Конструкція теплообмінника має на увазі наявність двох крайніх контурів. Саме вони не беруть участі в процесі створення тепла механізмом.

На сьогоднішній день виробники техніки пропонують користувачеві отримати два різних види комплектації.

1. Одноходовий. Теплоносій розділяється і створює паралельні потоки. Практично відразу ж вони стікають в вивідний порт.
2. Багатоходової. Цей варіант передбачає використання складної схеми. Теплообмінник починає свій рух по однаковій кількості задіяних каналів. Такий принцип роботи має на увазі наявність додаткових елементів (пластин), які закінчуються заглушками в відвідних портах. Ця особливість додає складності в обслуговування подібних елементів.

Загальні поради від фахівців

Теплообмінники мають складну структуру, хоча в більшості випадків поради щодо їх використання зводяться до однакових фраз. Звичайно ж, конструкція кожного з них унікальна, а тому прикладом виступає кожухотрубний теплообмінник.

Вся складність полягає в єдиному правилі - як і будь-який прилад на планеті, пристрій теплообмінника потребує ремонту. Кожна процедура ремонту тягне ряд другорядних проблем, який фахівці намагаються вирішити підручними засобами і способами. У цьому механізмі, як і в більшості видів, присутні різні трубки. Саме вони і є найчастішою причиною поломок. При проведенні навіть діагностики справності цих елементів конструкції, слід чітко розуміти - найменший невірний дію і прилад може знизити рівень роботи.

Все частіше зустрічаються люди і організації, які купують кілька теплообмінників відразу. Ця особливість дозволяє відразу ж замінити пошкоджене пристрій новим.

Деякі нюанси можуть виникнути і при регулюванні агрегатів. Якщо неправильно ввести значення, то площа роботи теплообмінника різко знизиться. В цьому випадку відбувається нелінійна зміна робочої площі.

Головним радою фахівців стає відмова від самостійних дій по створенню будь-якого виду теплообмінника. Процес розрахований виключно на виробничий монтаж. а тому в домашніх умовах його повторити неможливо.

Існує велика кількість теплообмінників. Одні з них дешевше, інші надійніше, а треті видають кращий результат роботи. Вибрати прилад складно, але, можливо, знаючи основні їх характеристики. Не варто забувати і про правила використання пристроїв, будь це кожухотрубні або пластинчасті вироби. Кожен вид працює виключно з чіткими параметрами тиску і умовами навколишнього середовища. Не варто забувати і про радах фахівців, що працюють з механізмами не перший рік і знають їх особливості.
