Тепла підлога своїми руками покрокова інструкція відео

Доброю особливістю нагрівається статі з рідким теплоносієм є те, що його можна монтувати, використовуючи вже існуючі комунікації, наприклад системи магістрального опалення.

При цьому обігрів приміщень можна робити як комбінованим, тобто з одночасним використанням опалювальних радіаторів і системи трубопроводів в підлозі, так і виключно з використанням тільки трубопровідної системи нагрівається статі.

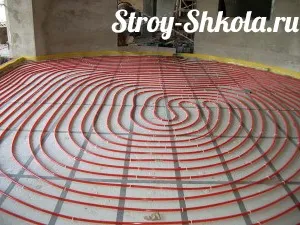

Тепла підлога своїми руками

Єдиний, але дуже важливий нюанс, який необхідно враховувати при підключенні системи нагрівається статі до магістрального опалення - це питання витрати води. Справа в тому, що в багатоквартирних будинках магістральні канали опалення заходять в будинок, проходять по всіх квартирах, а потім виходять з нього.

Існують так звані труби прямого і зворотного потоку. Якщо ви підключите систему нагріваються водою підлогою до магістральної труби прямого потоку, то на опалення вашого приміщення буде витрачатися значна кількість теплової енергії. Отже, ваші сусіди можуть відчути дискомфорт від не надто гарячих батарей, що навряд чи додасть вам популярності в під'їзді.

Рекомендується підключати системи нагрівається статі до магістрального опалення лише на труби зворотного ходу. При цьому чим ближче ваше приміщення буде знаходиться до закінчення циклу труб опалення - тим менше невдоволення буде у ваших сусідів.

Втім, якщо ви маєте намір обігрівати нагрівається підлогою невелике приміщення - наприклад добре утеплену лоджію в кілька квадратних метрів, то загальними тепловтратами можна і знехтувати.

Першим етапом ваших робіт зі створення системи водяного нагріву підлоги від опалення має стати складання проекту. Візьміть аркуш міліметрового паперу і накресліть на ньому схему вашого приміщення. Позначте місця входу і виходу труб підведення води, а також малюнок укладання трубопровідних контурів опалювальної системи статі.

Підключення водяного підігріву підлоги невеликого приміщення до магістрального опалення не вимагає великих витрат.

Вам необхідно запастися:

-трубами для водяного опалення.

Труби для водяного опалення - фото

-вузол підключення, що складається в свою чергу з:

Клапани для радіатора

Механічний регулятор температури - фото

Вентилів, що перекривають потік води.

Вентилі для теплої підлоги

І фітингів для з'єднання трубопроводів.

Фітинги для з'єднання трубопроводів

Втім, з'єднувальний і колекторний вузол можна придбати вже в зборі, що значно полегшить вам праці з його монтажу.

Принципова схема монтажу обігрівається водяного статі від опалення приведена на малюнку

Схема монтажу теплої підлоги

Алгоритм створення системи нагрівається статі

На першому етапі будівництва вам буде необхідно змонтувати шафа водяного колектора.

Монтаж шафи водяного колектора

Зберіть з'єднувальний циркуляційний вузол. У його завдання входить регулювання потоку теплоносія, підтримання його заданих параметрів, виключення випадком ушкодження системи через перепади тиску.

Збірка циркулярного вузла для теплої підлоги

Потім з'єднайте і огляньте колекторний блок. У його завдання входить розподіл потоку теплоносія по окремим нагрівальним контурам. Для великого приміщення рекомендується створення декількох нагрівальних контурів. У колекторному блоці є що подає і зворотні колектори, на яких монтуються витратоміри і запірні клапани. При необхідності в клапанах можуть бути встановлені електричні сервоприводи, що регулюють силу потоку води.

Зібрана конструкція встановлюється в колекторний шафа. З системою магістрального теплопостачання він з'єднується через кульові крани.

Установка циркулярного вузла в колекторний шафа

Ретельно приберіть приміщення, в якому ви збираєтеся вмонтовувати нагрівається підлогу. При необхідності - пропилесосьте.

Прибираємо приміщення перед установкою теплої підлоги

Перевірте рівень поверхні підлоги. Він повинен бути строго горизонтальним.

Перевіряємо поверхню підлоги

Після підготовки підлоги розкладіть уздовж периметра стін демпферну стрічку. Вона охоронить стяжку від виникнення тріщин при тепловій деформації.

Укладаємо демпферну стрічку

Крім того, демпферна стрічка зменшує втрати тепла через стіни. Стрічка повинна виступати над поверхнею майбутньої стяжки і фінішним покриттям.

Укладаємо демпферну стрічку

Укладання демпферного стрічки

Якщо ваше перекриття може зволожувати знизу - розкладіть на підлозі гідроізоляційний і пароізоляційний матеріал, наприклад щільну поліетиленову плівку.

Гідроізоляція підлоги - фото

Поверх розкладіть пінополістиролові плити, які одночасно будуть виконувати роль теплової ізоляції і слугуватимуть опорою для трубопроводів.

Укладаємо пінополістиролові плити

Для поліпшення якості статі візьміть плити, які з'єднуються пазами по краях.

Відповідно до обраної схеми розкладки розмістіть на плитах трубопровід водяного опалення підлоги.

Укладаємо труби водяного теплої підлоги

Для згинання труби скористайтеся спеціальною пружиною, в якій розміщується трубопровід.

Ось так виглядає покладений трубопровід теплоносія

Підключення трубопроводів до водяного колектора

Відріжте трубу механічними ножицями.

Відрізаємо трубу ножицями

За допомогою калібратора зніміть з торця труби фаски

Встановіть обжимной з'єднувач на торець труби

Приєднайте трубу до колектора і затягніть конструкцію ключем

На колектори можна встановити спеціальні сервоприводи

Які можуть дистанційно регулювати потік гарячої води через терморегулятор.

Сервомотори і терморегулятор приєднуються проводами через комунікатор.

Проводимо випробування системи обігрівається підлоги - відкриваємо вхідний клапан.

Відкриваємо клапан теплої підлоги

Якщо ваша система нагрівається водяного статі, живиться від опалення зберігає герметичність при випробуваннях - приступайте до заливання його бетоном. Не забудьте додати в розчин для заливки теплої підлоги пластифікатор - для цього можна використовувати звичайне рідке мило.

Бетонна стяжка підлоги

Після остаточного висихання на підлогу, що обігрівається з водяним опаленням можна буде укладати фінішне підлогове покриття.
