Технологія будівництва теплий будинок

Відсутність "містків холоду" - блоки з незнімної опалубки укладаються таким чином, що немає ніяких контактів конструкційних матеріалів з атмосферою, будівля упаковується цілком в "сорочку" з теплоізоляції.

Найдешевший будівельний матеріал - якщо порівняти в комплексі всі параметри конструкції стін з незнімної опалубки з іншими будівельними матеріалами, то незнімна опалубка виходить найбільш вигідна в усіх відношеннях.

Блоки мають поліпшену геометрію і знімні пропіленові перемички - при транспортуванні блоків більше не возиться "повітря", частини блоків щільно укладаються і сильно економляться витрати на транспорт.

Поліпропіленові перемички більше не знаходяться на поверхні стін, це дозволяє отримати абсолютно однорідний матеріал без включень і можливих проблем з довговічністю обробки, також при цьому покращилися теплоізоляційні властивості.

Поліпропіленові перемички мають спеціальні пази-замки для укладання арматури, в зв'язку з чим відпала необхідність в в'язанні арматури, а також при укладанні спрацьовують спеціальні замки, які надійно фіксують з'єднання рядів блоків - при бетонуванні блоки не зможуть роз'єднати.

Найголовніша відмінність від інших систем - незнімна опалубка призначена як для господарського, так і для професійного методів будівництва - можна відразу заливати бетононасосом поверх до 4 м і при цьому використовувати вібратор для кращої укладиваемості бетону.

У пінополістиролу дуже низьке вологопоглинання і сорбційна здатність, тому сама конструкція не набирає вологи. Паропроникність пінополістиролу - в 2 рази краще, ніж у бетону і точно така ж, як у дерева!

Технологія будівництва Теплий дім є різновидом каркасномонолітной технології. Її головна відмітна особливість полягає в тому, що опалубка залишається на стіні будівлі в якості першокласного утеплювача.

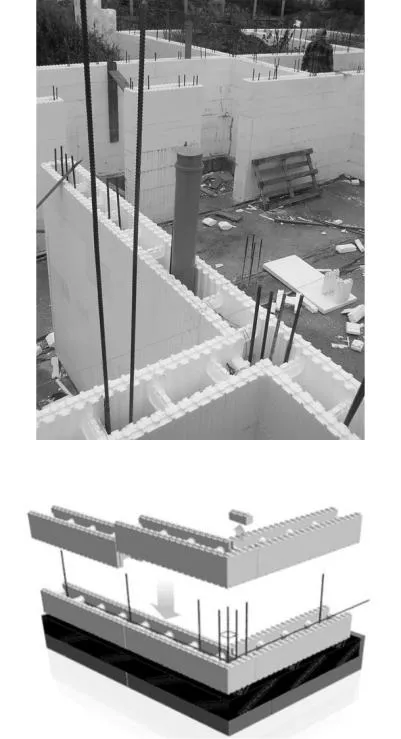

Технологія Теплий дім (рис. 7.32) є не тільки швидкою і недорогою технологією будівництва, але також дуже простій і доступній навіть для тих, хто будує в перший раз. В основу технології покладено система кріплень конструктора "LEGO". З кубиків розміром 1000 × 250 × 250 мм збирається опалубка, всередині якої закладається арматура і заливається бетон. Стінками у цих кубиків є дуже щільний самозатухаючий пінополістирол.

Основний елемент будівельної технології Теплий дім - це стіновий блок незнімної опалубки з спеціального пінополістиролу, який представляє собою дві пластини, з'єднані перемичками. Перемички можуть бути металеві або пінополістирольні. Залежно від моделі блоку змінюється і відстань між пластинами (стандартне відстань - 150 мм, але є і 200 мм для фундаментних блоків, і 70 мм для міжкімнатних перегородок).

Подібно конструктору "LEGO" блоки скріплюються один з одним системою пазогребеневі. Блоки настільки щільно сідають один на інший, що ця замкова система не дозволяє бетону випливати в місцях з'єднання.

Коефіцієнт теплопровідності пінополістиролу Теплий дім - 0,036 Вт / м К. Теплий дім - пожежобезпечний будинок. Використовуваний утеплювач не підтримує вогню, так як пінополістирол під час горіння розпадається на вуглекислий газ і воду, які не дають вогню далі поширюватися. Пінопласт самозатухаючим - вогнегасник, I ступінь вогнестійкості. Поширення вогню одно

нулю, межа вогнестійкості - 2,5 години.

Теплий дім - екологічно безпечний і корисний для здоров'я будинок. Подвійна пінопласт шуба Теплого будинку (рис. 7.33) захищає своїх мешканців від міського шуму і тому береже їх від різних стресів. Акустична ізоляція - 46 дБ.

Технологія армосістеми СОТА (США)

Мал. 7.34. Нова будівельна система-конструктор

СОТА - нова будівельна система-конструктор (рис. 7.34), в основі якої незнімна опалубка з армованих універсальних стінових панелей із застосуванням модифікованого суднобудівного бетону. Сучасний підхід в будівництві передбачає використання тришарових панелей, в яких ме

чекаю зовнішнім і внутрішнім шарами бетону знаходиться теплоізоляційний матеріал (пінополістирол, ROCKWOOL, PAROC та ін.).

При цьому бетонування панелей виконується прямо на об'єкті методом торкретування, що виключає застосування важкої будівельної техніки з огляду на легкості будівельного матеріалу. Будівля, побудована з тришарових панелей, відкритих швів і "містків холоду" не має, це фактично монолітний бетон, нанесений вертикально, а не залитий за допомогою опалубки (т. Е. Утеплена самонесуча монолітна конструкція).

Таким чином, застосування теплоізоляції і технологія торкретування дозволяють зберегти всі переваги панельної технології (низька собівартість

і стислі терміни будівництва) і зводити при цьому будинку, повністю відповідають найвищим вимогам якості.

Однією з головних новацій НВО СОТА є використання в панельному будівництві легкого модифікованого суднобудівного бетону, що дозволяє застосувати тонкостінні конструкції з одночасним захистом їх несучої здатності (суднобудівний бетон на 100% водонепроникний).

Незнімна опалубка СОТА призначена для пристрою теплоеффектівних фундаментів, стін і перекриттів для будівель різного призначення в житловому, цивільному та промисловому будівництві.

Тришарові панелі незнімної опалубки СОТА прекрасно показали себе при реконструкції та утеплення фасадів будівель, при влаштуванні басейнів, лазень-саун

та інших об'єктів з підвищеною вологістю. Створюючи все стіни одночасно, СОТА привносить в будівництво всі переваги заводського складального конвеєра - висока швидкість і якість роботи при значному зниженні трудових витрат.

Наприклад, індивідуальний будинок можна побудувати силами однієї бригади, що складається всього з 2-4 чоловік, без застосування важкої будівельної техніки з огляду на легкості будівельного матеріалу. Головна перевага армованих панелей, яке одноголосно відзначають будівельники, полягає в тому, що значно знижується витрата основних будівельних матеріалів (бетону, арматури, ізоляційних матеріалів, економія на покрівельної системі і т. Д.).

Будівництво з цієї панелі в 2 рази дешевше, ніж за технологією будівництва в блок-оболонках за принципом незнімної опалубки (Термодім). Економічна панельна технологія зачіпає практично всі сторони будівельного процесу (наприклад, фундамент це 15% вартості будівлі, коробка 55%, покрівля 10%

і т. д.), покращує економічні показники відразу декількох сфер, змінюючи все уявлення про будівництво.

При будівництві споруди з однаковими теплотехнічними показниками на зведення 1 м 2 наведеної площі потрібно в 3-4 рази менше бетону, ніж при зведенні по монолітно-цегляної технології.

За технологією незнімної опалубки СОТА на покриття 1 м 2 стіни потрібно 70 100 кг бетону (товщина нанесеного бетону на стіни може становити від 35 до 50 мм). Для забудовника це означає пряму економію коштів за рахунок товщини нанесення бетону, а для користувача споруди - додаткову корисну
