Струмовимірювальні кліщі - це прилад, який заміряє Силу струму без розриву ланцюга.

Чесно кажучи, мені набридло заміряти струм мультиметром. Щоразу доводиться розривати провід і чіплятися до мультику, щоб заміряти всього один єдиний параметр: силу струму.

Як за допомогою мультиметра заміряти силу струму, я писав ще в е тій статті.

І тут я згадав про струмові кліщі.

- А чому б і ні? - подумав я про себе. - Зручні, практичні, так і функцій лівих повно. І найголовніше - не треба розривати провід. Обхопив проводок кліщами - і вуаля!

Для себе відразу ж вирішив брати кліщі, які можуть заміряти силу струму постійної напруги. Кліщі, які заміряють силу струму змінної напруги зроблені на принципі трансфор матора. тому вони дешеві. Кліщі, які можуть заміряти силу струму постійної напруги зроблені вже на ефекті Холла - вони в рази дорожче.

Насамперед сходив в найближчий радіомагазині. Офігів від цін! Долар все таки дався взнаки. Але, як то кажуть, найкраще вкладення грошей - це в освіту і в хобі. Поки був у магазині, пригледів собі кліщики. Прийшов додому, заліз на Аліекспресс. знайшов їх у продажу і замовив, заощадивши тисячу з копійками, зрозуміло в рублях.

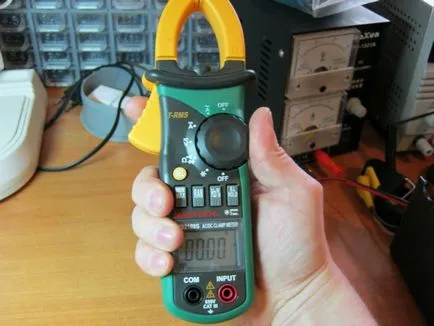

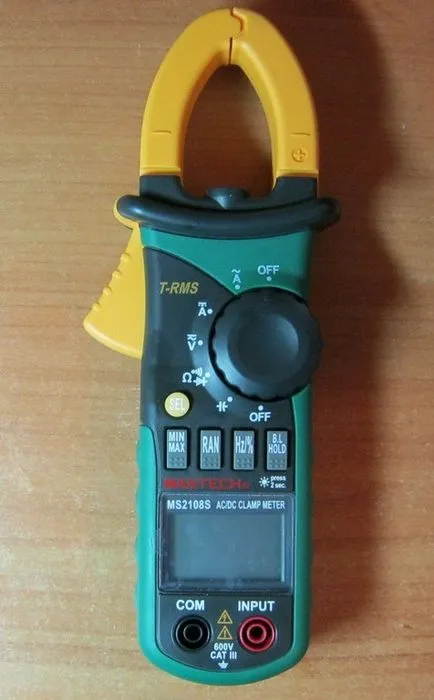

А ось до речі і вони:

Вибирайте на Аліекспрессе на ваш смак і колір!

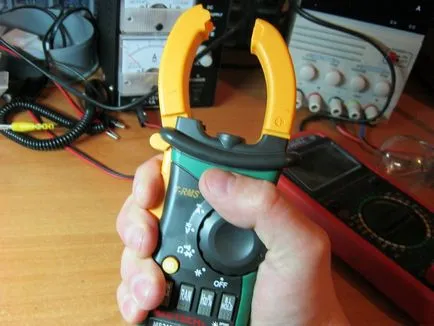

До чого сподобався прилад! У руці лежить як литий, та й перемикати крутилку дуже зручно великим пальчиком

Натискаємо на курок, і губки розсуваються)

Але на цьому ништяки не закінчуються. У комплекті йде повнофункціональний мультиметр з автоматичним виставленням діапазонів. Блін, і чому я раніше не купував прилади Mastech? Уміють адже робити для людей. Швидше за все тоді ще був бідним студентом і викласти пару тисяч за прилад душила жаба :-).

Давайте перевіримо на працездатність даний прилад і глянемо на скільки він бреше. Настав час дослідів. Погнали!

Збираємо схемку з лампочки на 12 В і і блоку живлення. На блоці живлення теж виставляємо 12 Вольт.

Тепер, зробимо ось що.

Заміряли силу струму постійної напруги за допомогою блоку живлення, потім заміряли силу струму за допомогою китайського мультиметра, ну а потім заміряли силу струму струмовими кліщами і порівняємо показання всіх цих трьох амперметрів, вбудованих в наші прилади.

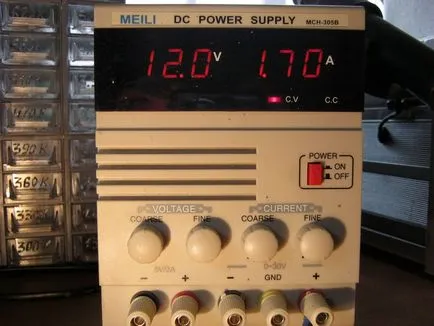

Отже, спочатку у нас силу струму буде міряти сам блок живлення:

Лампочка споживає 1,7 Ампер

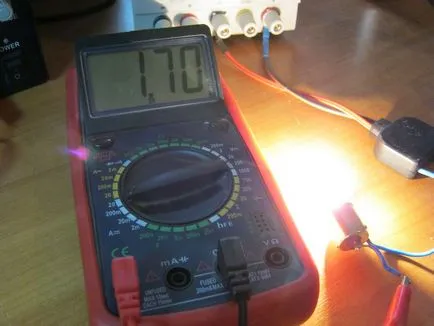

Тепер міряємо силу струму ось за такою схемою китайським мультиком DT9202

Результат такої ж, як і на блоці живлення. 1,7 Ампер.

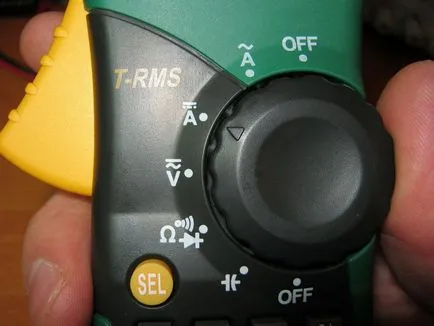

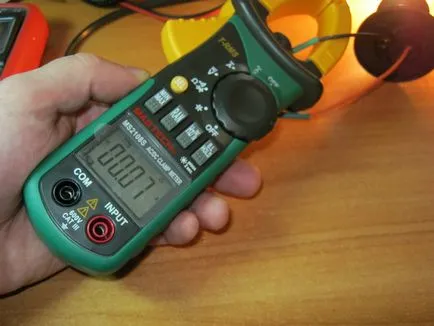

Ну а тепер до справи йдуть струмові кліщі. Для початку вибираємо діапазон виміру постійного струму:

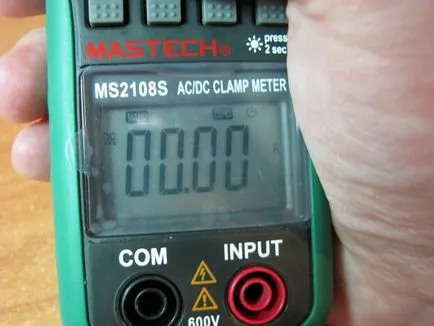

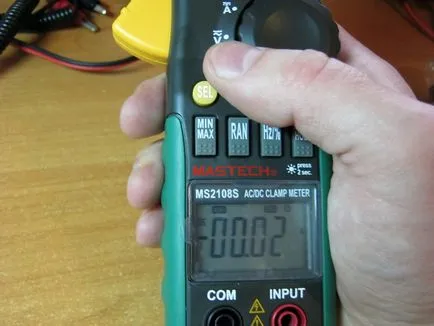

Потім прибираємо прилад подалі від різних проводів і інших приборчиков, щоб не було наведень. Потім натискаємо жовту кнопочку "SEL", обнулила наші кліщики

Ось тепер повний порядок, можна і заміряти ;-)

При вимірі сили струму кліщами є золоте правило: завжди захоплюємо тільки один провід!

Зліва - правильний завмер, праворуч - неправильний.

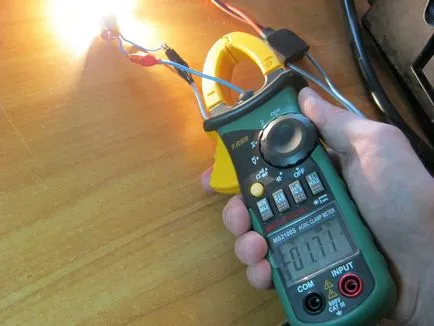

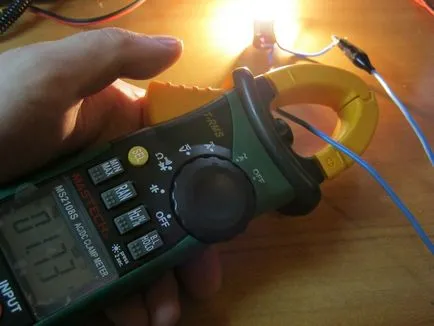

Хапаємо проводок, щоб він у нас був в порожнині губок. Розмістіть проводок по центру порожнини - так вимір буде трішки точніше.

Отримали 1,71 Ампер, що й треба було довести ;-).

Але чому значення з мінусом, тобто "-1,71 Ампер". У чому прикол?

Якщо придивитися, то можна побачити нехитру стрілочку на одній з губок, яка показує. напрямок руху електричного струму ;-)

Значить, в нашому досвіді електричний струм тече в напрямку, протилежному стрілочки, так як на дисплеї висвічується значення з мінусом.

А давайте перегорнемо кліщі:

Прилад показує 1,73 Ампера. Ну ось, зараз знак "мінус" зник. Значить струм тече у напрямку стрілки. Похибка вимірювання струмових кліщів склала 30 міліампер. Думаю, це цілком нормальна похибка для такого приладу.

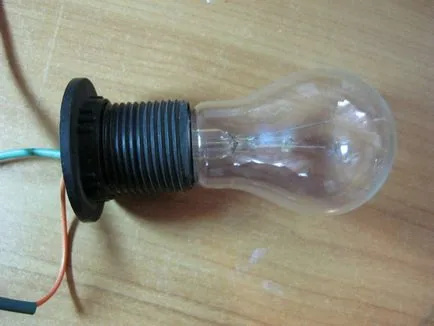

Давайте тепер заміряємо силу струму змінної напруги. Для цього візьмемо лампу розжарювання на 220 Вольт

і підключимо її до мережі 220 Вольт ось за такою схемою, щоб заміряти силу струму змінної напруги

Ставимо на мультику крутилку на значок

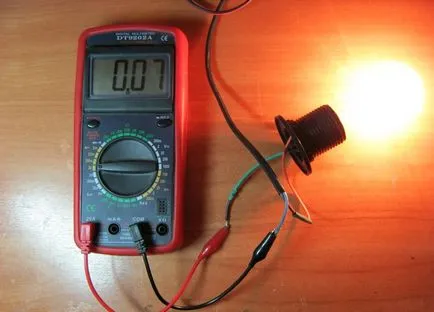

A, що означає вимір сили струму змінної напруги і дивимося на показання мультика:

Мультик показує 70 міліампер.

Ну а тепер заміряємо все це справа за допомогою кліщів, поставивши крутилку на значок

A, не пориваючи ланцюг:

Теж 70 міліампер ;-)

Ну начебто все сходиться). Одне натискання на курок, і завмер зроблений! Чи не прилад, а чудо).

Є також ще одна фішка для виміру малої сили струму. Але для наочності я покажу на великій силі струму. Використовуємо всю ту ж саму лампу розжарювання на 12 вольт і блок живлення з виставленим напругою 12 Вольт.

Робимо перший завмер:

Струмові кліщі показали 1,75 Ампер. Видать лампа ще на нагрілася, тому видало трохи більше, ніж в минулому досвіді.

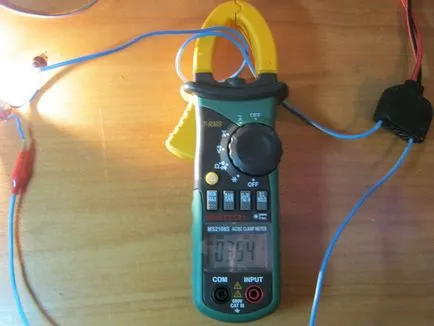

А тепер знаєте що? Давайте складемо заміряти проводок бубликом в два витка і знову зробимо виміри:

На дисплеї висвітилося значення 3,54 Ампера.

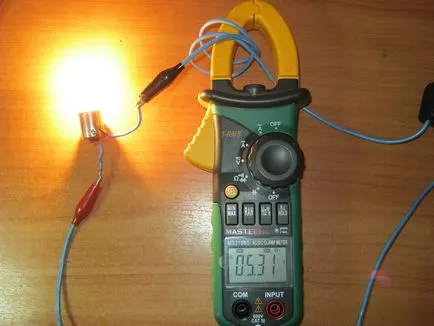

Додамо ще один виток. Разом стало 3 витка:

Прилад нам показав 5,31 Ампера.

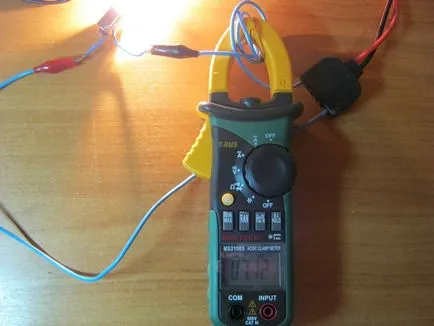

Ну і наостанок додамо ще один виток. Разом стало 4 витка:

Прилад нам показав 7,12 Ампер.

Чи не помітили ніяку закономірність? ;-) А вона до болю проста:

Загальний ампераж = кількість витків помножений на ампераж одного витка.

Тобто якщо у нас 4 витка показує 7,12 Ампер, то 7,12 / 4 = 1,78 Ампер

Якщо 3 витка показує 5,31 Ампер, то 5,31 / 3 = 1,77 Ампер

І для двох витків, отримуємо 3,54 / 2 = 1,77 Ампер.

Тобто по суті, щоб точніше виміряти малі струми, ми наметовому якомога більше витків, заміряємо, а потім ділимо значення на струмових кліщах на кількість витків.

У висновку хотілося б сказати, що струмові кліщики мені дуже сподобалися, не тільки тому що вони можуть заміряти силу струму, але і містять в собі повноцінний мультиметр, з автоматичним визначенням діапазону. Ось на них документац ія російською мовою. Ну що можу ще сказати? Мікроампери і міліампер особливо не заміряв. Так що даний клас приладу можна віднести до промисловій електроніці, де "гуляють" великі струми. Але в моїй домашній лабораторії цей прилад все одно знайде гідне місце.
