Стриппер для зняття ізоляції з проводів як використовувати

Будь-які електротехнічні роботи не обійдуться без такої операції, як зачистка ізоляційного шару на провідниках. Будь це прокладка проводки з обробленням і з'єднанням проводів до розподільній коробці, або просте підключення проводу до якого-небудь електричного приладу. Операція нескладна, але вимагає певних навичок, щоб не пошкодити жилу дроту, і не зіпсувати ізоляцію. Краще для цього мати інструмент для зняття ізоляції з проводів. Це позбавить від багатьох можливих проблем.

Назва стриппер в перекладі з англійської означає знімач ізоляції. Звичайно, для цих цілей можна використовувати різні пристрої і пристосування, наприклад, кусачки або ніж. І, якщо останні вимагають наявності певних навичок і вміння поводження з різними видами провідників, то стриппер істотно спрощує процес видалення ізоляції. Тому, можна сказати, що стриппер - це спеціалізований пристрій або прилад для звичайного ручного, напівавтоматичної або автоматичної видалення ізоляції з кабелю і провідників різних видів.

Провід мають найрізноманітнішу конструкції, різний матеріал ізоляції і жив. Всі ці особливості відкладають свій відбиток на технологію очищення. Найпростіший випадок, коли жила товста і однодротова. У цьому випадку цілком підійде будь-який гострий ніж або лезо. Ізоляційний матеріал обережно обрізається на необхідну довжину, при необхідності підрізає уздовж провідника, а потім віддаляється вручну. Іноді для цих цілей можна використовувати звичайні кусачки або щипці.

Якщо ж жила багатодротяна і, до того ж малого перетину, то є великий ризик пошкодити тонкі зволікання жили. Це істотно погіршить провідність проводу. В результаті виникає необхідність переробити все заново. У деяких випадках при обмеженій довжині провідників, це представляється скрутним.

У цих складних випадках такий прилад, як стриппер виконає це завдання швидко і якісно. Для обробки тонких проводів і кабелю у нього є вид точного підстроювання, за допомогою якого можна відрегулювати глибину різу ізоляційного шару.

У пристрої також присутній обмежувач, який дозволяє встановити довжину видаляється ізоляційного матеріалу. У тому випадку, якщо довжина досить велика, цей обмежувач забирається.

Крім основної своєї функції, ці пристосування часто можуть виконувати додаткові операції. Найчастіше це опресовування кінців жил проводів і кабелю для подальшого їх підключення до електротехнічним пристроїв. Тому ще одне часто зустрічається назва цього приладу - кліщі для зачистки проводів і обтиску клем. З цією метою на ручках стриппера є спеціальні виїмки (форми), які дозволяють виробляти опресовування гільз і наконечників різного діаметру. Наконечники можуть бути як ізольованими, так і неізольованими.

Звичайно, функціональність цього виду додаткової операції обмежена, в порівнянні зі спеціальним приладом для опресування. Проте дозволяє виробляти найнеобхідніше. В якості ще однієї опції на ручках є кусачки, що дозволяють при необхідності відкусити непотрібний дріт.

Найбільшою перевагою цих щипців для видалення ізоляційного шару є те, що крім бездоганної якості, простоти і швидкості виконуваної операції, вони дозволяють обробляти відразу декілька провідників. Це значно скорочує час при великих обсягах робіт.

Як користуватися

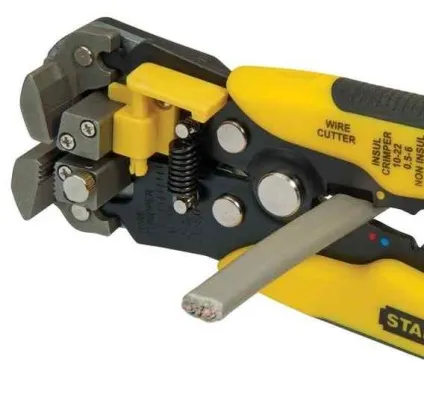

Як вже говорилося вище, існує кілька видів Стрипер: звичайні ручні, напівавтоматичні, автоматичні. Всі вони мають свої особливості в роботі. Ми ж розглянемо, мабуть, найпоширеніший вид - напівавтоматичний. Користуватися ним досить просто. Спочатку виставляємо на потрібну довжину обмежувач, який визначає оголюються довжину проводу або кабелю. Якщо ця довжина досить велика, то обмежувач можна прибрати (опустити). Потім на губки щипців укладаємо провідник, наголошуючи його в обмежувач, і натискаємо на ручки.

Якщо уважно розглянути конструкцію щипців, то можна помітити, що з одного боку губки мають щербини, які при натисканні ручок впиваються все глибше в ізоляцію. З іншого боку на губах щипців присутні з двох сторін виступи, які має гострі кромки і підрізає ізоляційний шар.

При досягненні певного зусилля на ручки, губки різко ривком розсуваються, що відбувається завдяки спеціальному механізму. Внаслідок цього ізоляція в місці надрізу обривається і знімається. Така конструкція щипців, як уже зазначалося вище, дозволяє виробляти таку операцію одночасно з декількома жилами кабелю. Звичайно, це здійснимо в тому випадку, якщо жили кабелю не дуже товсті. Стандартні стріппери призначені для роботи з провідниками, які мають мінімальний переріз 0,2 кв. мм і максимальне до 6 кв. мм.

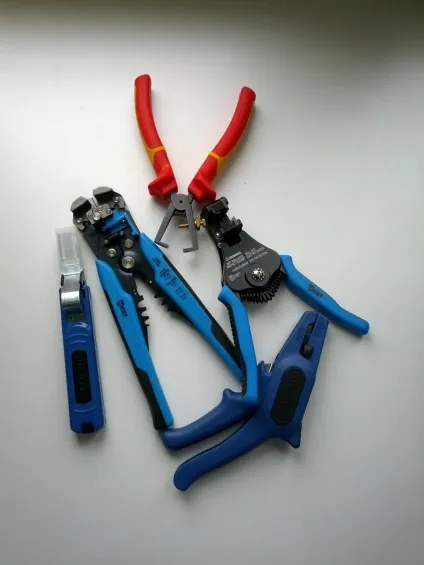

типи стрипер

Найпростіший тип цих щипців нагадує бокорізи, у яких леза мають кілька фігурних виїмок різного діаметру. Кожна виїмка призначена для зняття ізоляції з жили певного діаметру. Одночасно можна працювати тільки з однієї житлової. Наступний тип стриппера - напівавтоматичний. Роботу цього інструменту ми розглядали вище.

Більш складним пристроєм є автоматичний стриппер. Ця модель має електричний привід і виробляє зняття ізоляції в автоматичному режимі. Деякі такі прилади крім видалення ізоляційного шару можуть виробляти зачистку жили і її скручування (для багатопроволкової жили). Для обробки кручений пари розроблено свій пристрій. Воно має вигляд затиску з вмонтованим лезом. Така конструкція дозволяє дуже точно і акуратно розрізати зовнішню ізоляцію проводу. Це ж пристрій може працювати з коаксіальним кабелем з метою монтажу F-коннектора.

У той же час для коаксіальногокабелю є свій стриппер. Від попереднього він відрізняється присутністю ще одного леза і наявністю змінних вставок для кабелю різного діаметру. Одне лезо розрізає зовнішню ізоляцію, а друге - внутрішню. Цей інструмент вимагає точного налаштування перед початком роботи. Крім названих пристроїв, існують ще стріппери для силових кабелів і оптичних волокон. Останній тип приладу є дорогим і точним інструментом для професійного застосування. З його допомогою виробляється зняття найтонших шарів ізоляційного покриття з волоконно-оптичного кабелю.

Технічні характеристики

Кожен вид цього інструменту, пристосованого для роботи з певною провідникової продукцією, має свої, тільки йому притаманні, технічні характеристики. Ми ж розглянемо типові характеристики для моделі, яка успішно може застосовуватися в побуті. Роботу такого напівавтоматичного пристрою ми описували вище. Для нього самої визначальною характеристикою буде перетин оброблюваного дроти. Зазвичай воно становить 0,2-6 кв. мм. При наявності опції опресування вказується розмір гільз і наконечників. У нашому випадку максимальний перетин гільз також буде 6 кв. мм. І, звичайно, кусачки, наявні в інструменті, теж розраховані на такий розмір дроти.
