Якщо в короткому стислому елементі встановити поперечну арматуру, здатну ефективно стримувати поперечні деформації, цим можна істотно збільшити його несучу здатність. Таке армування називається непрямим.

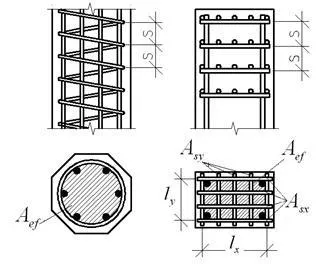

Для круглих і багатокутних поперечних перерізів застосовують допоміжне армування у вигляді спіралей або зварних кілець (рис. 49, а), для прямокутних перетинів - у вигляді часто розміщених поперечних зварних сіток (рис. 49, б).

Непряме армування застосовують поблизу стиків збірних колон, під анкерами і в зоні анкерування попередньо напруженої арматури для місцевого посилення.

Це пояснюється підвищеним опором бетону стиску в межах ядра, укладеного всередині спіралі або зварної сітки. Спіралі, кільця, сітки подібно обоймі стримують поперечні деформації бетону, що виникають при поздовжньому стисканні, і тим самим обумовлюють підвищений опір бетону подовжньому стиску.

При розрахунку міцності стиснутих елементів з непрямою арматурою враховують лише частину бетонного перерізу Aef. обмежену крайніми стержнями сіток, кільцями або спіральної арматурою. Замість опору Rb застосовують приведений опір Rb, red, яке визначається при армуванні зварними сітками, як:

де Rs, xy - розрахунковий опір арматури сіток;

- коефіцієнт непрямого армування сітками,

де - відповідно число стрижнів, площа поперечного перерізу і довжина стрижня сітки (в осях крайніх стержнів) в одному напрямку (рис. 49, б);

- то ж, в іншому напрямку;

Aef - площа перерізу бетону, укладеного всередині контуру сіток;

s - відстань між сітками;

# 966; - коефіцієнт ефективності непрямого армування, що визначається за формулою:
