Стерео підсилювач потужністю 100вт на tda7294, вироби для авто

Представляємо вашій увазі стерео УНЧ потужністю 100Вт класу Н, який легко зібрати навіть початківцям радіоаматорам. TDA7294 інтегральна мікросхема в монолітному корпусі Multiwatt15. Має широкий діапазон живлячої напруги +/- 40В і може забезпечити високу вихідну потужність на навантаженнях 4 і 8 Ом.

Є вбудований захист від короткого замикання в навантаженні і захист від перегріву (після досягнення 145 градусів).

Зверніть увагу, що корпус мікросхеми з'єднаний з -Vcc, тому не слід встановлювати його в металевий корпус без ізоляції. В іншому випадку, відбудеться коротке замикання з землею. До привинчивания мікросхеми до радіатора не забудьте нанести термопасту.

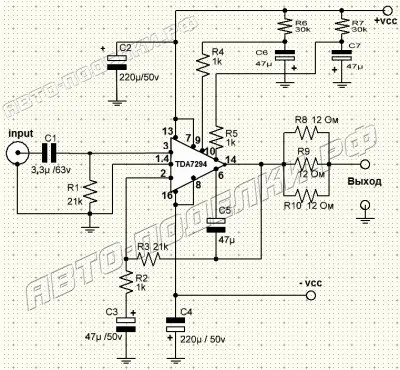

Нижче показана принципова схема підсилювача потужності на мікросхемі TDA7294.

На фото показаний тільки один з каналів підсилювача.

Для кращого звучання рекомендується використовувати вуглецеві опору з допуском 5%. Великий складовою резистор R3 (SP) поряд c мікросхемою TDA7294 повинен бути вуглецевим плівковим з допуском 5%.

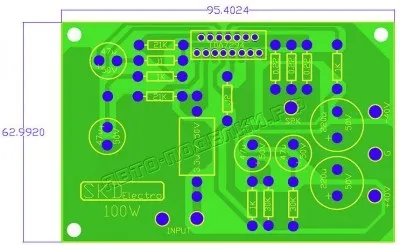

На малюнках зображена друкована плата і розташування деталей на ній.

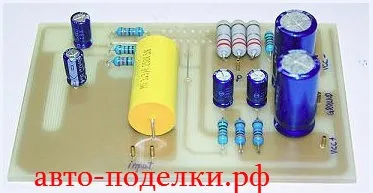

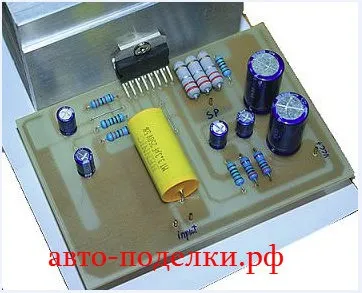

На фотографіях показано послідовність складання плат

• Мікросхема TDA7294 IC не сумісна з резисторами з допуском 1%.
• Про конденсаторах фільтра 1000мкФ: якщо ви використовуєте динаміками діаметром більше 10 дюймів (25,4см), слід збільшити ємність конденсаторів до 2200мкФ.
• Вибір конденсатора 47мкф: рекомендую використовувати 47uF 50V виробництва Elna SilmicII і 47uF 50V виробництва Nichicon MUSE KZ.

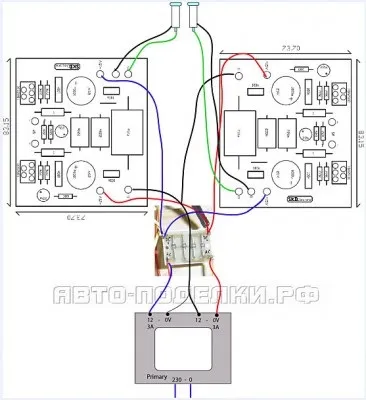

На фото показана схема з'єднання проводів між платами і блоком живлення.

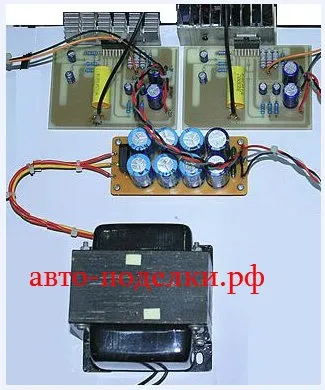

Внизу фото реального підсилювача потужності на 100Вт.
