Сольова батарея своїми руками
Покопавшись на звалищах інтернету, я знайшов багато інформації про те, як зробити похідну сольову батарейку.
Для отримання гальванічної пари потрібні були такі метали як цинк + мідь, алюміній + мідь. Це основні матеріали, які є загальнодоступними. Але я поступив трохи інакше. Шляхом різних експериментів виявив таку пару як магній + мідь. Ця пара видавала максимальна напруга і струм в сольовому розчині (1.2-1.4 вольта).

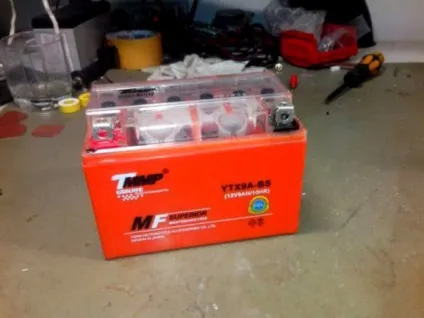

В якості корпусу я використовував корпус акумулятора від скутера (фото 1) (запитайте там, де займаються ремонтом скутерів - у них можна мішками набрати). Роздовбали його. Обережно! Там кислота! Її необхідно злити, а залишки деактивувати розчином соди! Нехай поруч також знаходиться сода - потім руки помиєте.

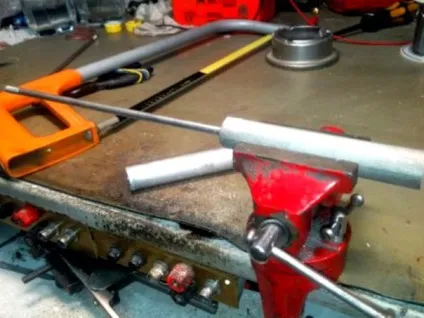

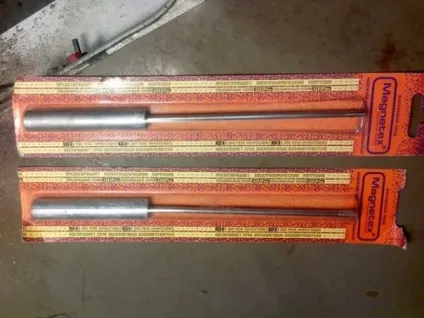

Де ж взяти магній? Відповідь досить проста. Корпус двигуна від запорожця, старих німецьких автомобілів. На худий кінець, аноди від електричних водогреек. Вони так і називаються - магнієві аноди (фото 2). Відпилюємо зайві штирі (фото 3), розпилюємо навпіл. Таким чином, з 3-х анодів отримуємо 6 поменше.

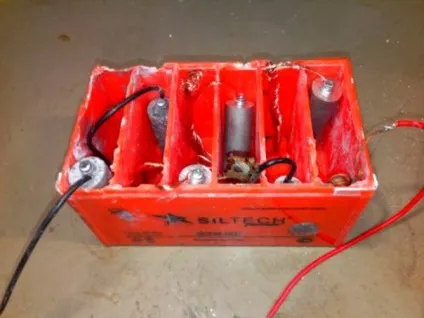

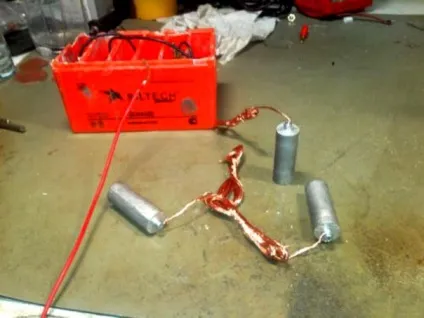

Беремо мідний дріт і прикручуємо до магнію (я використовував болтики М3 з попередньою нарізкою різьблення) (фото 4 і 5). Все завантажуємо в заздалегідь підготовлену ємність (фото 6). Пам'ятайте, що на магнії буде негативний потенціал, а на міді - позитивний.

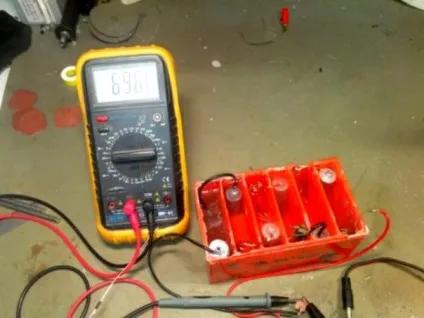

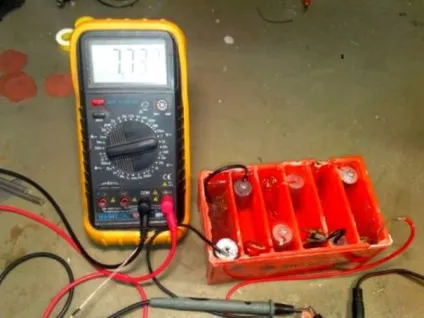

Тепер заливаємо звичайну солону воду і робимо заміри. Напруга харчування - 7.7 вольта (холостий хід) (фото 7). Тепер струм короткого замикання майже 70 мА (фото 8). Пограйте відстанями між пластинами, площею пластин і розчином води з сіллю. Особисто я отримував і 150 мА (не зраджуючи форму пластин).
Якщо вважаєте ток недостатньо великим, його можна збільшити за рахунок збільшення площі пластин, зокрема можна розплющити магній і мідь навити на платівку. Чим більше площа, тим більше струм.

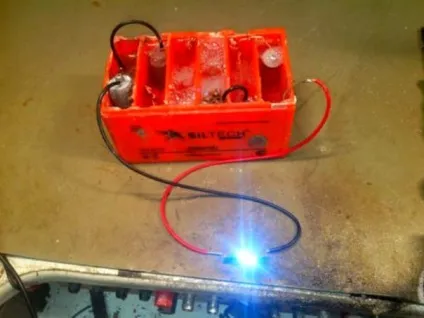

Ну і випробування просто на послідовно спаяних світлодіодах потужністю по 0.2 вата кожен (фото 9 і 10).
