Системи скління фасадів і його основні види відео

Фасадне скління в першу чергу - це данина комфорту. Будівля, яку облицьовано склом набагато приємніше і красивіше, ніж бетонна коробка. Скляна конструкція зраджує спорудження ефект легкості, допомагає виділити індивідуальність будівлі, і дає можливість дизайнеру повністю проявити свій талант. Основні види систем: холодні і теплі.

•
•
•

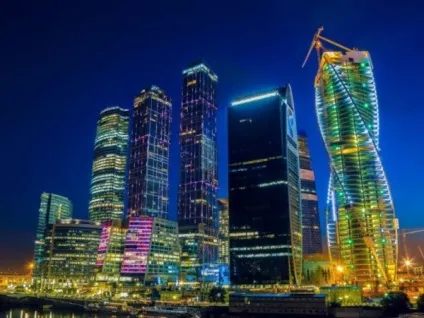

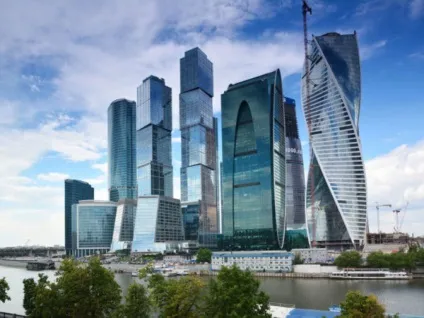

Суцільне скління фасаду є одним з найефектніших прийомів при оздобленні зовнішнього вигляду споруд. Приклад цього - хмарочоси, які облицьовуються склом від низу до верху. Крім приємних естетичних почуттів, фасадне скління будівель допомагає висвітлити сонячним світлом більшу кількість площі приміщення.

види скління

Як вже говорилося вище, основні види фасадного скління: холодне, тепле.

Головна відмінність холодного від теплого- це опір теплопередачі, у холодних воно менше, ніж у теплих.

Тепер все по порядку.Холодное фасадне скління як правило монтується в один склопакет (скло). Відрізняється дане скління будівель тим, що в його монтажі використовується профілі шириною менше 50 мм, а камер профілю не більше 3-4 х також профіль містить меншу кількість утеплювачів контурів.
Використовуються такі системи для огорожі приміщень від атмосферних впливів: дощу, снігу, вітру або для додання завершеності дизайну будівлі.

Як такий вид систем знайшов своє застосування в оформленні фасадів будівель? Саме холодну суцільне скління допомагає дизайнерові створити будь-яку форму фасаду в єдиному стилі, надавши будівлі лаконічності і закінченості. Крім усього іншого, воно набагато дешевше. Можна відзначити, що таке суцільне скління не тільки практично, але здатне підтримувати в приміщенні певний температурний режим. Якщо використовувати таке алюмінієве скління в один склопакет, при -22 на вулиці, в приміщенні при опаленні і використанні холодного фасаду буде + 12-14 градусів.

Тепле фасадне скління відрізняється в першу чергу наявністю склопакетів і присутністю як мінімум 2-х контурів ущільнення.
Для теплого фасадного скління використовують профілі більшої ширини в порівнянні з холодними (від 50-60 мм. До 100 мм і більше) в ПВХ-вікна це 4-х, 5-й (і більше) камерні віконні системи, а в алюмінієвих конструкціях застосовуються алюмінієві профілі з тер (поліамідна вставка, яка, поєднуючи зовнішню і внутрішні частини профілю, зменшує теплопровідність). Встановлюється такі системи в бізнес-центрах, висотних будинках, ТРЦ і офісних будівлях.

типи скління

Системи фасадного скління необхідні для заповнення великих отворів стеклами (частіше використовується склопакет), а так само для облицювання фасадів будівель. Алюмінієве скління відрізняється різними способами монтажу і системою фіксації скляного полотна.

Існують рамні, а також безрамні варіанти.

До основних безрамним відносяться:

• Стійко-ригельні;
• Структурний, напівструктурне;
• Модульне.

Стійко-ригельна система (СРС)

Цей тип фасадного скління є класичним і найнадійнішим, також
поширеним і практичним. Встановлювати такі системи скління можна, завдяки різноманіттю профілів і технічних рішень, в найрізноманітніших за формою будівлях і спорудах. Його механізм кріплень максимально надійно фіксує заповнення (склопакет, полікарбонат) в рамі. Стійко ригельні скління складається з:

1. Стійок, розташованих вертикально, саме вони приймають на себе весь тягар навантажень, тому в кілька разів масивніше і міцніше горизонтально розташованих ригелів;
2. Зазвичай перпендикулярних стійок ригелів, які розташовуються горизонтально, саме на них спираються заповнення (скло, склопакет);
3. Заповнення (склопакет, скло);
4. Притисків і фіксаторів, які націлені на фіксацію і утримання заповнення на стійках за рахунок гвинтів;
5. Ущільнювачів, які встановлюються між стійкою і склом разом з притиском;
6. Термовставки (теплі системи);
7. Бутиловою стрічки, якою проклеюються стики склопакетів перед тим, як встановити притиски, вона покликана збільшити гідро-паро ізоляційні властивості.

Алюмінієві СРС кріпляться на каркас, або безпосередньо до фасаду будівлі через вузли кріплення. Також існує самонесуча стоечно ригеля скління.
Склопакет встановлюється між каркасом зі стійок, ригелів і притискним профілем, також між ними прокладаються ущільнювачі для герметизації. До головних сильних сторін даної системи можна віднести:

• Високий рівень теплоізоляції;
• Можливість установки заповнень величезних розмірів;
• Можливість використовувати її при будь-яких формах фасаду: від круглого до прямокутного.
• Невелику видиму частину рами;
• Універсальність, виражена в можливості суміщення з іншими системами скління.

Модульна система

Корисно в роботі

Модульна система набагато практичніше за рахунок того, що проектується не окремі частини вітража, а модуль або блок, що складається з декількох вітражів.

Закріплюються готові блоки без будівельних лісів всередині будівлі. Для стикування блоків і герметизації застосовуються ущільнювачі. Для виробництва використовуються алюмінієві профілі.
Ця система встановлюється на всіх нових висотних будівлях, за рахунок практичності, ефективності, надійності. Економія часу, при монтажі, дорівнює половині часу при установці класичної системи.
Поставляється вона на будівельний об'єкт блоками, які збираються всередині будівлі. Висота одного модуля дорівнює висоті поверху. Шви між модулями заповнюються герметиком на база етилену і пропилену або ущільнюються ущільнювачами. В основному використовується для масового покриття фасадів висотних будівель, де немає можливості встановити лісу. Рідше застосовується на об'єктах з малою фасадної площею.

структурні системи

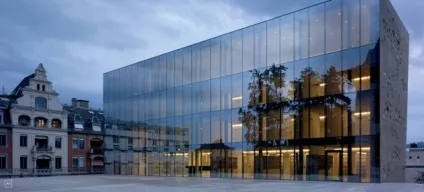

Незважаючи на відсутність зовнішніх рам, структурне скління відноситься до рамної групі. Рама (стійко-ригеля каркас) розташовується усередині будівлі, зовні ж фасад сприймається як цільне скляне полотно. По суті, структурне скління є стійко-ригельним, з деякими змінами, які торкнулися саме зовнішньої сторони.

Структурне скління володіє однією особливістю, це складні кріплення склопакетів, які знаходяться не зовні вітража, а всередині. Кріплення не виступають за зовнішню частину склопакета, а шви між склопакетами промазиваются герметиком, що дозволяє створити суцільне скління фасаду.
До основних особливостей даної системи варто віднести:

• Візуально і практично більш легку конструкцію, ніж в класичній системі;
• Відсутність зовнішніх рам;
• Можливість встановлювати в ці фасади структурні вікна / двері, які на фасаді не виділятимуться від решти фасаду.

Використовується структурне скління для покриття фасадів будинків не вище, ніж в 30 поверхів. У нашій країні воно застосовується для скління ТРЦ, офісів, адміністративних будівель.

Напівструктурні системи

Відрізняється таке скління фасаду будівель тим, що рамки тонше стійко-ригеля, за рахунок чого створюється відчуття цілісності полотна. Суть напівструктурного в тому, що притиски, які тримають склопакет, тримають його класичним способом, вони виступають від зовнішньої сторони склопакета на відстань до 4-х мм, ширина також зменшена, а притиски фарбуються в чорний колір, в результаті чого ці системи імітують структурні.

спайдерні системи

Спайдерне скління фасаду відноситься до безрамним конструкціям. Скло кріпляться точково рутелямі, які кріпляться на спайдери, елементами схожими на лапи павука. Спайдер, в свою чергу, кріпляться до несучої конструкції або безпосередньо до фасадів будинків. Закріплюються спайдери на несучої конструкції анкерами і болтами, в рідкісних випадках використовується зварювання. Скло туляться один до одного і закріплюються загальним спайдером, щілину стику заповнюється силіконовим розчином. Несуча конструкція виготовляється з среднеуглеродистой стали в вигляді балки, купола або арки.

Цю систему відносять до холодного виду скління.
Дане фасадне скління має наступні переваги:

• Відсутність рам з обох сторін, що дає більшій кількості світла проникати всередину будинків;
• Естетичність, так створюється враження повної цілісності полотна, як і при структурному;
• Легкість конструкції;

вантові системи

Таке фасадне скління є приватною варіацією спайдерного. Система кріплень виглядає також, але з деякими нюансами. Каркасом тут є натяжна конструкція основи. Тобто, основи не сталева, а являє собою систему з натяжних тросів і розчалок.
Вантові системи набагато складніше проектувати. Вся справа в тому, що необхідно розрахувати, а також зробити вантовий каркас, який здатний утримувати склопакет, а також чинити опір різного роду навантажень.
У статті були представлені найпопулярніші фасадні системи скління будинків, які застосовуються в нашій країні.
