Система рідинного охолодження комп’ютера все про сво і з чого воно складається

Ви напевно самі не раз відчували, що в процесі роботи ваш комп виділяє тепло. Щоб він не перегрівся, часто використовується вбудований вентилятор. Але з ростом продуктивності заліза його стало мало. Для якісного обдування його потужність теж повинна бути збільшена, через що підвищується гучність роботи компа, тим більше якщо ви ще й займаєтеся розгоном.

Щоб позбутися від цих та інших недоліків, розроблена система рідинного охолодження комп'ютера. Хочете дізнатися про неї більше? Новомосковський статтю.

Якщо ви подумали що це що - то типо того, то ви помиляєтеся)) -

Отже, що це таке?

У даній темі ви можете зустріти абревіатуру СВО, яка розшифровується як система водяного охолодження. Також використовується ще одна - СЖО, де друге слово замінено на «рідинного». Як ви здогадалися, від повітряного охолодження, до якого ви звикли, відрізняє її то, що тепло від заліза передається не повітрю, а воді.

Плюси і мінуси

Новаторське рішення ефективніше свого повітряного попередника з таких причин:

• Підвищена теплоємність рідини.
• Стабільність при розгоні.
• Тепло відводиться від центру проца. У свою чергу, мікромотор повітряних систем розташований над найгарячішою зоною радіатора, навпаки CPU, через що створюється мертва точка, звідки гаряче повітря не виводиться, і тому сильно гріється ядро.

Подає воду помпа створює набагато менше шуму, ніж вентилятор.

• Повністю виводить тепло з системного блоку, в той час як повітряна система просто розганяє його всередині корпусу.

У вас потужний комп'ютер з сучасними комплектуючими? Тоді варто розглянути установку водяній схеми, тому що вона краще здатна вберегти пристрою від перегріву, і як наслідок, швидкого виходу з ладу і не буде набридати вам шумом. Така система і сама прослужить довго. Приємним бонусом є привабливий дизайн.

Але виділяють і недоліки водяних систем:

• Висока ціна. З огляду на вартість комплектуючих, які вона захищатиме, на це можна закрити очі.
• Складніша збірка.
• Можливість розгерметизації. Але при правильній установці цей «мінус» виключається.

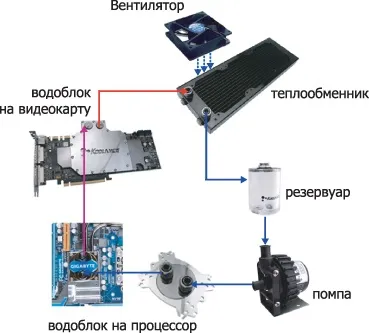

Принцип роботи

Комплектація СВО

Вище вже згадані основні елементи водяної системи. Так як багато ентузіастів вирішують самі займатися її складанням, розберемо докладніше, з чого складається СВО. У комплектацію сучасних моделей може входити безліч різних елементів. Ми розглянемо лише основні з них.

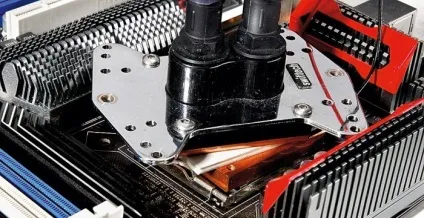

Навіщо він потрібен, ви тепер знаєте. Як він виглядає? Прилад має зазвичай мідна основа, кришку з пластика або металу і кріплення, щоб приєднувати його до охолоджуваного пристрою.

Зараз підставу ватерблоков робиться з тонкої міді, на відміну від початкових варіантів, щоб тепло швидше передавалося воді. Дно може бути виконано і з алюмінію: це дешевше, але менш ефективно.

Також нинішні прилади мають мікроканальную або мікроігольчатую структуру для вдосконалення поверхні тепловіддачі. Але у випадках, наприклад, з системним чіпом, де не йде рахунок ефективності охолодження на градуси, може використовуватися плоске дно або архітектура з простими каналами.

Залежно від схеми пристрою, ватерблокі поділяються на 3 види:

• «Змійка». Використовується один або кілька безперервних каналів. Вони можуть бути виконані з розходиться спіраллю, коли штуцер знаходиться посередині приладу, або у вигляді зигзага, якщо 2 штуцери розташовані по краях.

• Пересічні канали. Вони створюються шляхом свердління в підставі з торців, а отвори закриваються за допомогою заглушок.

• Безканальної. До основи припаивается ємність зі штуцерами. Через розташований на вході теплоносій надходить вода і виводиться через бічний.

Його також називають водно-повітряним теплообмінником через виконуваних ним функцій. Він буває 2 типів: з вентилятором або без. Перші - активні - зустрічаються частіше, тому що ефективніше пасивних побратимів, хоча другі відрізняються безшумністю.

Розмір більш поширених радіаторів може бути різним, але в більшості випадків кратний габаритам вентилятора на 120 мм або 140 мм. Виходить, що теплообмінник на 3 120-міліметрових вентилятора матиме довжину 360 мм і ширину 120 мм. Такий варіант називають потрійним.

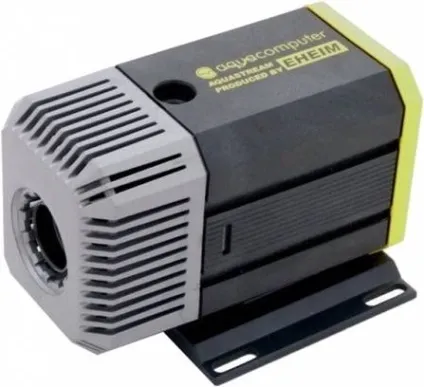

Призначення насоса описано вище. Працює він від електрики: деякі моделі при напрузі 12 V, інші - 220 V. Буває зовнішня помпа (пропускає воду через себе) і погружная (виштовхує її). Другий варіант компактніше першого.

Враховуйте, що зазначена виробником потужність насоса є максимальною і досягати її не рекомендується.

Деякі умільці використовують акваріумну помпу, проте у випадку з дорогими комплектуючими комп'ютера не варто проводити такі експерименти. Сучасні ватерблокі володіють високим гідросопротівленіе через посилену продуктивності, тому краще встановлювати до них спеціалізований насос.

Шланги та кріплення

Нескладно здогадатися, що трубки потрібні для циркуляції рідини в системі. Найчастіше вони виготовляються з ПВХ, іноді зустрічаються силіконові. Їх довжина абсолютно не впливає на ефективність СВО. Що стосується діаметру, краще не брати шланги тонше 8 мм.

Не обійтися і без фітингів, які потрібні для під'єднання трубок до комплектуючих системи. Кожен з них має отвір з різьбленням, куди і вкручуються кріплення.

Найпопулярніші - компресійні (з гайкою) і у вигляді ялинки (штуцери). Також вони бувають прямі і кутові. Розрізняються і за типом різьблення: найчастіше використовуються G1 / 4 '', рідко - G1 / 8 '' і G3 / 8 ''.

Для заправки краще брати дистильовану воду. Це самий хороший і доступний варіант. Іноді застосовується деіонізірованная вода або з різними домішками, але особливої ​​необхідності в цьому немає.

необов'язкові складові

Докладно не буду зупинятися на кожному комплектуючому елементі, а тільки приведу список того, що може входити до складу СВО, але без чого можна і обійтися:

Види водяних систем

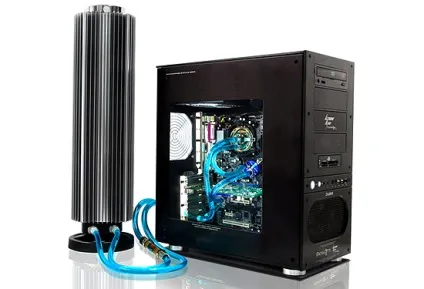

За способом розташування СЖО бувають зовнішніми і внутрішніми. Перші виконуються у вигляді окремого корпусу, який за допомогою трубок під'єднується до Ватерблок, що знаходиться всередині системного блоку. У стоїть поруч «ящику» розташовуються інші елементи системи.

Цей варіант хороший тим, що не доводиться нічого міняти всередині системника при установці СВО. Однак якщо ви зберетеся переносити комп, то зіткнетеся з незручностями. Серед зовнішніх систем популярні моделі «Велика вода» торгової марки Thermaltake або EK.

Внутрішні системи, очевидно, розташовуються усередині системного блоку. Але не завжди виходить впихнути всередину все компоненти, тому часто виноситься назовні радіатор.

Удачі у виборі і терпіння в установці.

До побачення, побачимося ще, сподіваюся;).
