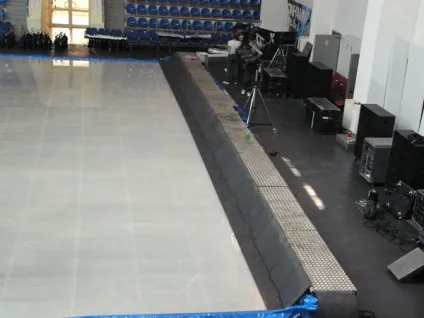

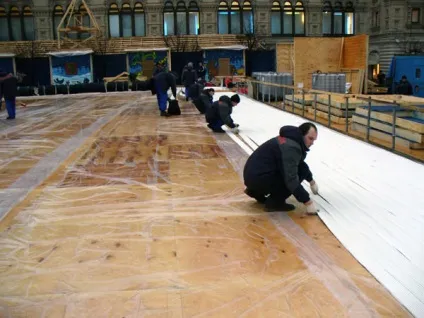

Мобільний льодове поле вуличного виконання укладається на рівну поверхню - бетон, асфальт або дерев'яний настил. При монтажі поля всередині приміщення встановлюються підстилають шари тепло- і гідроізоляції, система дренажу. Шар льоду товщиною 50 мм наморожують безпосередньо на поверхню трубних матів і виконує несучу функцію.

переваги

роблять універсальним використання того чи іншого майданчика і виготовляються з урахуванням розмірів конкретного об'єкта;
легко і швидко монтуються і демонтуються силами некваліфікованого персоналу після відповідного інструктажу з боку співробітників ГК Термосистеми
ідеальні для використання в багатофункціональних спортивних і розважальних спорудах, призначених для використання в різних напрямках спорту і відпочинку;
зручні в зберіганні та транспортуванні на нове місце використання.

Пристрій льодових ковзанок

Поле катка є трубчастий теплообмінник. Воно складається з трубної системи матів і колекторної системи. До системи колекторів гнучкими рукавами приєднується холодильна установка з агрегатованою насосною групою. Максимальні розміри мобільного льодового поля обмежені розмірами трубних матів і колекторної системи. Таким чином, розмір однієї зі сторін льодового поля не повинен перевищувати 50 м, а розмір другої сторони практично не обмежений і кратний 2,0 м.

технологічна плита

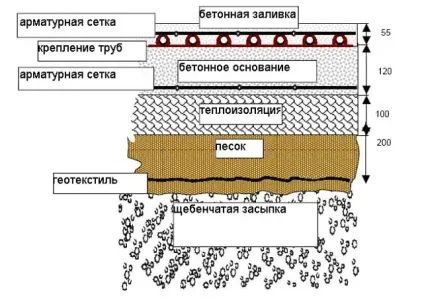

Розрахунок технологічної плити для облаштування критого стаціонарного катка є складовою частиною холодильного проекту і видається як технічне завдання будівельної організації, яка виконує загальнобудівельні роботи. При цьому треба розуміти, що без проведення геологорозвідувальних робіт немає можливості правильно розрахувати бетонну підготовку і опорну плиту.

трубні мати

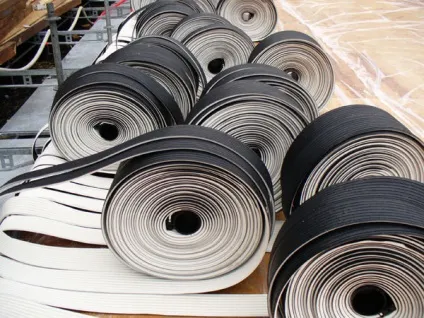

Система трубних матів є смугами шириною 245 ± 5,0 мм і товщиною 12 мм, що складаються з тонких трубок з EPDM, з'єднаних між собою з міжосьовим відстанню між двома найближчими трубками 20 ± 1,0 мм. Довжина однієї смуги залежить від розмірів катка, максимальна довжина може досягати 50 метрів. Мати виготовляються по кресленнях, і поставляються провідними європейськими виробниками. Кожна виготовлена партія матів проходить ретельний огляд на відповідність вимогам. Все мати мають санітарно-епідеміологічний висновок і безпечні у використанні. Мати залишаються еластичними як при позитивних, так і при негативних температурах, витримують багаторазові цикли заморозки-розморозки, мають достатню міцність і довговічністю не менше 7 років. У разі пошкодження мати ремонтуються в лічені хвилини за допомогою ремонтних пластикових вставок без використання будь-якого спеціального інструменту та матеріалів. ЗІП входить в стандартну комплектацію катка.

Колекторна система

Залежно від умов експлуатації застосовуються колектори. виготовляються з поліетилену низького тиску або з нержавіючої сталі.

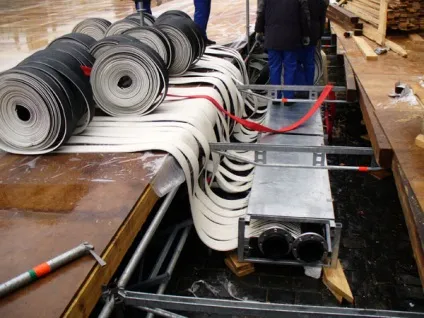

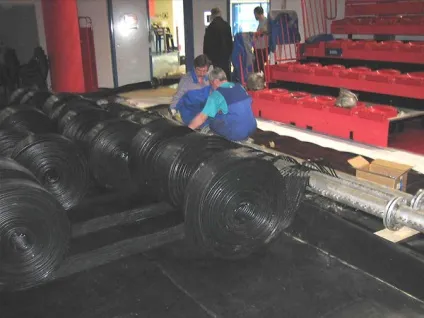

Колекторна система розроблена для двох варіантів льодового поля - мобільного переносного і мобільного стаціонарного. Для мобільного переносного катка колектори розбиваються на секції і поміщаються в металеві бокси довжиною по 2,0 м, що з'єднуються між собою. У цьому варіанті трубна система змотується в рулони, які закріплюються поверх боксів. Бокси дозволяють зробити швидкий монтаж, демонтаж мобільного поля і є надійним захистом трубних матів при транспортуванні.

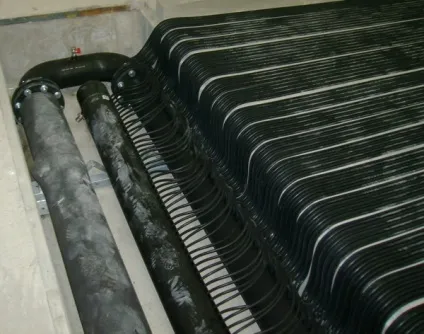

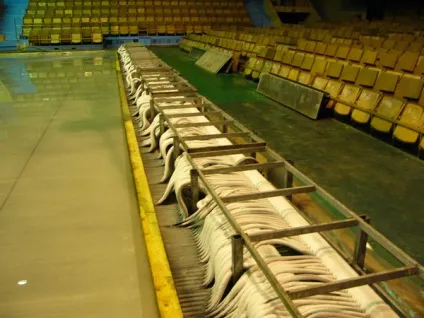

Для мобільного стаціонарного льодового поля передбачається канал для розміщення системи колекторів і укладання згорнутих трубних матів в разі використання площі катка в літні місяці для заходів, не пов'язаних з використанням льоду. У цьому варіанті колекторна система жорстко встановлена в спеціально передбачених каналах, і трубна система змотується в рулони, які також містяться в дані канали. Після цього майданчик готова для проведення заходів, не пов'язаних з використанням льоду.

Холодильна установка - чиллер

Вся холодильна установка (чиллер) з агрегатованою насосною групою змонтована в одному блоці (для мобільного поля розміром 20 × 40 м), що зручно для вантажно-розвантажувальних робіт, а також при транспортуванні. При короткострокових льодових заходах немає необхідності робити розвантаження холодильної установки з транспортного засобу.

Залежно від умов використання (постійного або тимчасового, сезонного або цілорічного, вуличного або у внутрішніх приміщеннях) мобільного льодового поля підбирається оптимальна холодильна установка різних виробників.

Потужність холодильної установки в залежності від моделі складає від 100 до 250 кВт при трифазному напрузі 380В. Для критого хокейного ковзанки (розміри поля типу 30 × 70) у режимі експлуатації Ерк вважає, що достатньо 220 кВт холоду з параметрами хладоносителя -12 / -9С, гео (він же Грассо) вважає, що 270 кВт. У режимі намораживания - зазначені цифри множать на два. Реально 200 кВт -7 / 10С хладоносителя абияк вистачає на експлуатацію хокейного ковзанки.

При монтажі льодового поля на відкритому повітрі при плюсових температурах необхідно застосовувати тентовий навіс для унеможливлення потрапляння прямих сонячних променів, опадів і бічного вітру, а також використовувати підстильний шар теплоізоляції.

Заливка поля здійснюється в кілька шарів. Для повного монтажу власне льодового поля розміром 20 × 40 м потрібно 48 годин для безпосередньо наморозкі льоду товщиною 5 см при температурі навколишнього повітря не більше + 20 ° С.
