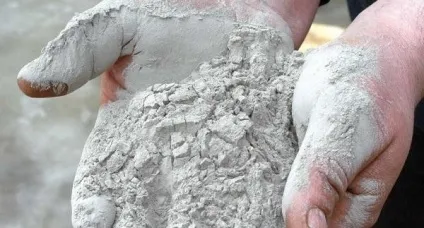

Що таке високоміцний гіпс

Високоміцний гіпс відрізняється від звичайного більшими кристали не волокнистої будови і тому має меншу водопотребностью.

Особливістю високоміцного гіпсу є також мономинеральной його структури.

Зменшення водопотребности і викликається цим підвищення міцності гіпсу має значення для литих виробів. Якщо ж застосовується маса жорсткої консистенції наприклад при виготовленні виробів шляхом вібрації, то кількість води, необхідне для отримання зі звичайного і високоміцного гіпсу тесту потрібної консистенції приблизно дорівнює і одержувані вироби мають майже однакову міцність.

Недолік високоміцного гіпсу - підвищена нею повзучість, т. Е. Поява непружних деформацій при тривалому витримуванні під навантаженням.

Високоміцний гіпс використовується в даний час головним чином для виготовлення різних форм і деяких інших цілей.

Питома вага полуводного гіпсу коливається в межах 2,5-2,8. Питома вага його в пухкому стані 800-1100 кг / м3, а ущільненого 1250-1450 кг / м3.По стандарту (ГОСТ 125-57) тонкість помелу будівельного гіпсу, яка характеризується залишком на ситі №02 (918 отв / см2), для першого сорту становить не більше 15%, а для другого 30%. Межа міцності при стисненні через 1,5 год відповідно не менше 45 і 35 кг / см.

Початок схоплювання для обох сортів будівельного гіпсу повинен наступати не раніше 4 хв, а кінець схоплювання не раніше 6 хв і не пізніше 30 хв після початку замішування гіпсового тесту. Від початку замішування гіпсового тесту до кінця кристалізації гіпсу має пройти не менше 12 хв. За кінець кристалізації приймається момент, коли підвищилася спочатку температура твердіє гіпсового тесту починає знижуватися.

Тонкість помелу будівельного гіпсу в порівнянні з іншими в'яжучими речовинами порівняно невисока.

Більш тонкий помел, правда, підвищує швидкість гідратація гіпсу, але одночасно збільшує і його водопотребность.

• Високоміцний гіпс являє собою мономінеральних продукт з незначним включенням ангідриту
• Залишкова вологість різко знижує міцність гіпсових виробів.
• При повному насиченні водою коефіцієнт розм'якшення високоміцного гіпсу дорівнює 0,52, а звичайного гіпсу - 0,41.
• Міцність високоміцного гіпсу ДП в водонасиченому стані становить близько 150 кг / см2 при стисканні
• Високоміцний гіпс ДП значно більш водостійкий матеріал в порівнянні з гіпсом звичайним.
• Кристали у високоміцного гіпсу ДП великі, з чіткими гранями.
• Вироби з високоміцного гіпсу ДП складаються в основному з двуводного гіпсу (основна маса) і окремих зерен полуводного гіпсу неправильної форми, внаслідок розчинення їх з поверхні. Структура щільна.

В якості вихідної сировини для виробництва високоміцного гіпсу служить природний гіпсовий камінь.

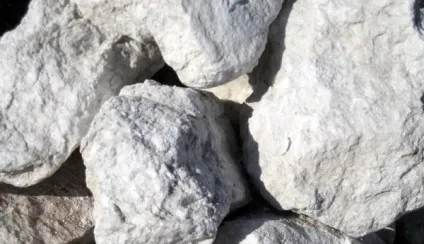

Візуально гіпсовий камінь: щільний з дрібнозернистою структурою, сахаровідний в зламі або крупнозернистий, кристали його рассоложени безладно. Природний гіпс (гіпсовий камінь) має осадочні походження. Склад хімічно чистого двуводного гіпсу: 32,56% СаО, 46,51% SО3 і 20,93% Н2О, зазвичай містить деяку кількість домішок глини, кремнезему, вапняку, органічних речовин та ін. Двуводного гіпс є м'яким мінералом - твердість його за шкалою Мооса дорівнює 2.

Щільність двуводного гіпсу становить 2200-2400 кг / м3. Одна з чистих різновидів гіпсу у вигляді дрібнозернистої щільної маси білого кольору називається в мінералогії алебастром; цей матеріал нагадує за зовнішнім виглядом мармур і застосовується для скульптурних робіт.

Для виробництва гіпсових в'яжучих речовин важливе значення має характер кристалізації двуводного гіпсу - дрібно- або крупнокристаллический. Мелкокристаллический гіпс дегидратируется швидше і при більш низькій температурі.
