Що таке цанга де застосовується цанговий затиск
Цанга - це пристосування для затиску в цанговий патрон циліндричних, рідше призматичних предметів.
Конструктивно цанга виглядає як усічений конус з отвором необхідної конфігурації. Уздовж утворюють конуса зроблені пропили. При затиску, в отвір цанги вставляється предмет, патрон закручується, цанга затискає предмет.
2 затискають предмет (на малюнку фреза)

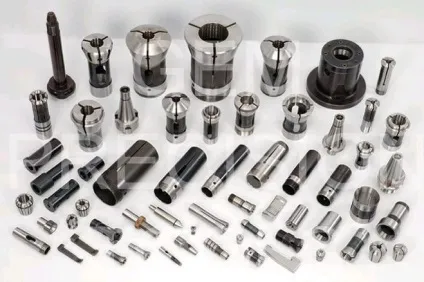

Застосовується цанга дуже широко в машинобудуванні, а саме, в металорізальних верстатах для затиску свердел, фрез тощо. В цангових скальпель для затиску леза, в цангових олівцях для затиску грифеля і ін. Ось фото з різними цангами для металообробних верстатів.
Фото цангового олівця
Фото цангового скальпеля

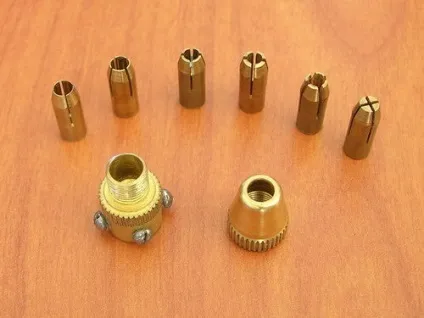

Цанговий патрон (в розібраному вигляді) з набором цанг
Цанга - це пристрій для затиску в цангові патрони різних деталей, що мають кругле або призматичне перетин.
Конструктивно, вона являє собою радіально пружну розрізну втулку різного внутрішнього і зовнішнього розміру, робоча частина якої має конусоподібну форму.
Для затиску деталі використовується спеціальна гайка, при закручуванні якої пелюстки цанги (відокремлені розрізами) стискаються, надійно утримуючи деталь.
Цангові затиски широко застосовуються в побутовому і професійному інструменті, для з'єднання трубчастих конструкцій, в металорізальних і деревообробних верстатах.
Вони використовуються в цангових олівцях, ножах зі змінними лезами, робочому інструменті з різними насадками (наприклад, викрутки, гучних ключах), в патронах дрилів і т.п.
Особливу роль цангові затиски виконують в верстатах для обробки дерева і металу. В даному випадку, велике значення має точність виготовлення, щоб не перевищити допустимі биття.

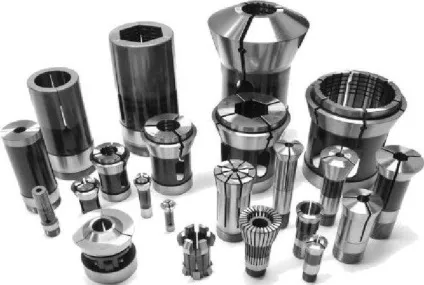

Фото цанг для верстатів

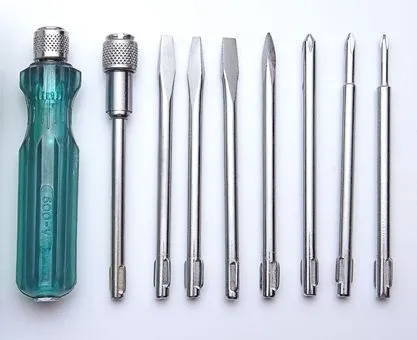

Викрутка з затискачем. Ручка і змінні вставки
Скільки пам'ятаю з дитинства були такі механічно влаштовані цангові олівці, грифельні. У середовищі технічних працівників вельми шанувалися і славилися дуже модними і престижними. У 80-их отримати такий олівець було дуже непросто. Ще гірше справи йшли з грифельки для таких олівців, зрозуміло, кохіноровскій. А сама цанга, це металеві пелюстки, затискають конусом, по різьбі. Фітинги на металлопластових трубах дуже і дуже звідти. Тільки що замість численних пелюсток шайба з одним прорізом.
Цанга - це деталь від верстатів, за допомогою якої утримують рухому частину.
У фрезерному верстаті (свердлильному) в неї закріплюють свердло.
А в токарному в неї закріплюють болванку (металеву або дерев'яну), яку потім будуть обробляти, перетворюючи на щось цилиндрическо-зігнуте, наприклад в гвинт або в ніжку перил.
Цанга складається з трьох частин, які змикаються-розмикаються, якщо в певний отвір цанги вставити спеціальний ключ і повертати.
10 місяців тому
Цанга - це втулка, як правило, має циліндричну форму з розрізами з боків корпусу. У зв'язку з цими розрізами отримані пелюстки мають властивість "пружинити" (повертатися у вихідне положення). Завдяки цій властивості за допомогою цанги і цангового патрона можна затискати різні предмети циліндричного або призматичного перетину.
