Схема виготовлення регрувера для нарізки протектора своїми руками (з паяльника або вижигателя),
Що таке регрувер, схема пристрою
Призначення у цього інструменту просте: прорізати на поверхні покришки нові канавки за допомогою розпеченого U-образного леза. Існує два види регруверов: з прямим нагрівом ножа і з непрямим.
У пристроях з прямим нагрівом струм проходить безпосередньо через лезо, підвищуючи його температуру. Зробити такий регрувер в домашніх умовах складно, так як для цього буде потрібно перетворювач для зварювання, який є далеко не у всіх.
Саме тому мова в даній статті піде тільки про регруверах з непрямим нагрівом леза, зробити які куди простіше.
Струм в цих пристроях проходить не через ніж, а через якийсь нагрівальний елемент, до якого і кріпиться лезо. Таким нагрівальним елементом може бути жало паяльника або вижигателя, а в якості леза можна використовувати звичайний кухонний ніж або бритву.
Схема регрувера виглядає так:
Ця схема підходить для регруверов як з паяльників, так і з Вижигатели, різниця тільки в потужності: у паяльника вона може досягати 500 Ватт, в той час як у вижигателя вона рідко перевищує 200 Ватт.
Як зробити своїми руками з паяльника
Інструменти
- Побутовий паяльник (його потужність може варіюватися від 300 до 500 Вт).
- Лещата середніх розмірів.
- Болт і гайка на 6.
- Дриль зі свердлом діаметром 4 мм.
- Кухонний ніж.
- Ножовка по металу.
- Напилок.
- Викрутка середніх розмірів з плоским жалом.
Послідовність дій

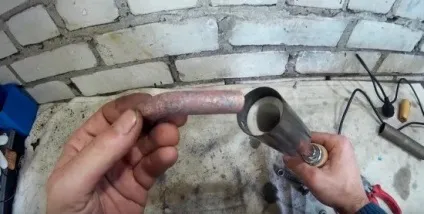

- Паяльник розбирається, з нього витягується мідний нагрівальний елемент. Мідний сердечник виймається з паяльника
- Якщо елемент гострий або його жало скошено під певним кутом, то воно вирівнюється за допомогою напилка.
- Після вирівнювання в елементі висвердлюється отвір для болта. Отвір для кріплення болта висвердлите

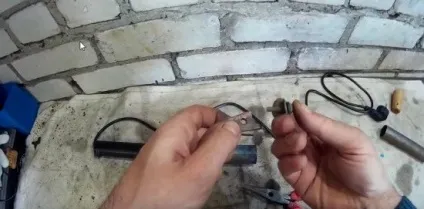

- За допомогою болта і гайки до елементу кріпиться U-подібний ніж. Ніж регрувера прикручується до жала паяльника
- Як тільки ніж прикручений, проводиться зворотна зборка паяльника.
Робимо з вижигателя
Що необхідно
- Побутовий вижигатель (моделі можуть бути різними, але бажано, щоб потужність була не менше 200 Ватт).
- Дві мідних пластини квадратного перетину 10х10 мм і довжиною 30 мм.
- Дриль зі свердлом діаметром 4 мм.
- Двостороння бритвене лезо.
- Дерев'яний брусок перетином 40х40 мм і довжиною 150 мм.
- 6 коротких болтів на 6.
- 4 довгих болта на 6.
- Лещата.
Як робити
- Загальний принцип той же: розібрати вижигатель і прикріпити до нагрівального елементу лезо (в даному випадку - двостороннє бритвене).
- Перо вижигателя слід розібрати і витягти з нього дроти.

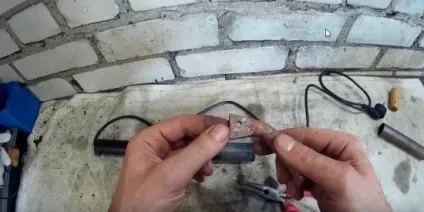

- У вищевказаних мідних пластинах слід просвердлити 6 наскрізних отворів, по 3 на кожну пластину. Кожна трійка отворів повинна знаходитися на одній грані пластини. Перша пара отворів необхідна для кріплення леза, в другу пару отворів будуть вкручені болти для кріплення проводів вижигателя. Саме на них буде подаватися струм. Третя пара отворів призначена для болта, який буде стягувати дві пластини разом. 2 мідних пластини, між якими закріплено лезо бритви

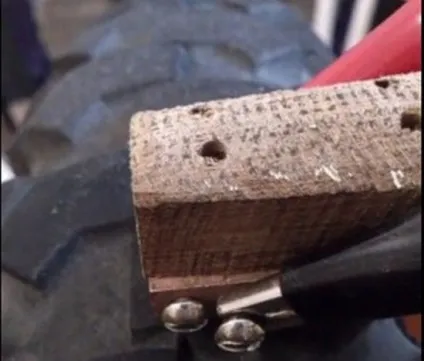

- У тих же пластинах слід просвердлити ще по 2 отвори, осі цих 4 отворів повинні бути перпендикулярні осях вищевказаних кріпильних отворів. Ці отвори необхідні для кріплення ручки регрувера, яку можна зробити з дерева і прикріпити до пластин довгими болтами. Ручка регрувера, прикріплена до пластин 4 болтами
- Провід, витягнуті з пера вижигателя, зачищаються і прикручуються болтами до пластин.
- Другою парою болтів на 6 прикручується ніж з леза бритви.
- Отримана конструкція стягується довгим кріпильним болтом і прикріплюється до дерев'яного бруска (в якому заздалегідь слід просвердлити 4 отвори) за допомогою 4 довгих болтів на 6.
Виготовлення ножів і лез для регруверов
Хороший ніж для саморобного регрувера повинен бути тонким і гострим. У зазначеному вище прикладі йдеться про кухонному ножі, однак для регруверов з паяльника цілком підійде і канцелярський ніж для різання паперу.
Для вижигателя підійде тільки бритва (все через його невисокої потужності - чим менше перетин леза, тим швидше воно нагріється).
Головна проблема, з якою доведеться зіткнутися - крихкість металу. Якщо спробувати зігнути звичайну бритву у вигляді букви U, вона просто зламається.
Те ж саме відбудеться і з канцелярським ножем.
Тому перед виготовленням лез для регувера бритви і ножі слід отжечь (тобто знизити їх крихкість і збільшити пластичність за допомогою термічної обробки під назвою отжиг).
необхідна
- Пара плоскогубців.
- Газова горілка.
- Лезо ножа або бритви.
Покрокова інструкція
- Лезо з допомогою плоскогубців утримується над вогнем до тих пір, поки не набуде ледь помітний червонуватий відтінок (помітити його складно, тому процедуру краще проводити в темряві). Це буде означати, що лезо прогрілося до температури близько 400 градусів.
- Як тільки метал розігрівся, слід швидко загасити пальник і дати лезу охолонути на відритому повітрі протягом 5-6 хвилин.
- Після такої обробки пластичність леза підвищиться і його можна буде легко зігнути під необхідним кутом (що це буде за кут - залежить від того, якої форми канавки планується різати в протекторі, але найчастіше це U-подібна форма).
- Як тільки лезо зігнуте під необхідним кутом, між його половинками поміщається відповідних розмірів плоский дерев'яний брусок і вся ця конструкція затискається в лещата, після чого в лезі сверлится отвір для кріпильного болта (свердло при цьому проходить крізь обидві половинки леза і дерев'яний брусок між ними).
- Можливий і другий варіант: обійтися без висвердлювання отвору, просто прорізавши U-подібну виїмку з одного боку ножа, як показано на малюнку. Прорізати такі виїмки найкраще за допомогою надфіля. Ніж для регрувера з U-подібною виїмкою
Запобіжні заходи
- Головний недолік саморобних регруверов в тому, що їх нагрівання не можна регулювати. А значить, вони дуже пожежонебезпечні. У разі явного перегріву леза регрувер слід негайно вимкнути і остудити.
- Крім того, існує небезпека ураження електричним струмом (це особливо актуально для регруверов з вижигателя). У наведеному вище прикладі болти, на які подається струм, нічим не ізольовані (ізолювати їх неможливо в принципі, тому що будь-яка ізоляція просто згорить через нагрівання). Так що працювати слід дуже обережно.
Важливий момент
В ході нарізки протектора слід стежити за тим, щоб зрізи були чистими. Це означає, що Розбита гума ні в якому разі не повинна плавитися або горіти. Протектор, нарізаний в таких умовах, прослужить дуже недовго. Зрізи повинні виглядати так, як ніби вони зроблені звичайним холодним ножем. А якщо гума горить - значить, регрувер перегрівся і його слід на час відключити.
Отже, ми з'ясували, що зробити регрувер своїми руками зовсім нескладно і виконати це завдання може навіть початківець автолюбитель. Але слід пам'ятати: мало мати саморобний регрувер, потрібно ще вміти ним правильно користуватися. І якщо не стежити за нагріванням леза на такий саморобної машинці, то можна безнадійно зіпсувати навіть якісну шину.
