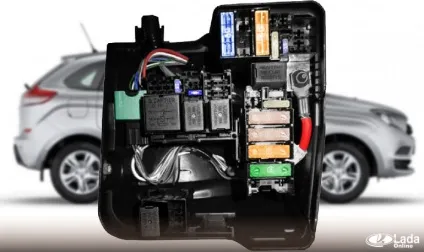

Схема реле і запобіжників lada xray (монтажний блок)

Пошук причин несправностей в електрообладнанні автомобіля починається з перевірки запобіжників і реле, які знаходяться в монтажних блоках (також називають блоком запобіжників або чорним ящиком) салону або моторного відсіку. Далі представлена ​​схема розташування реле і запобіжників Lada XRAY.

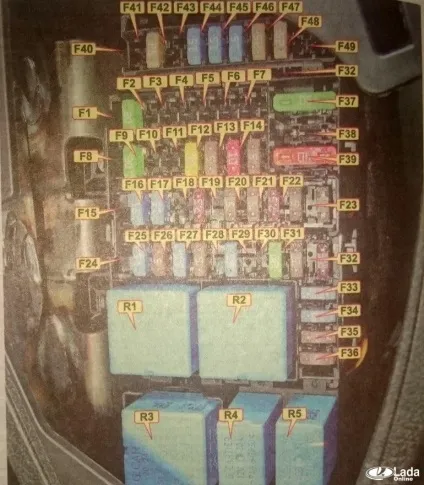

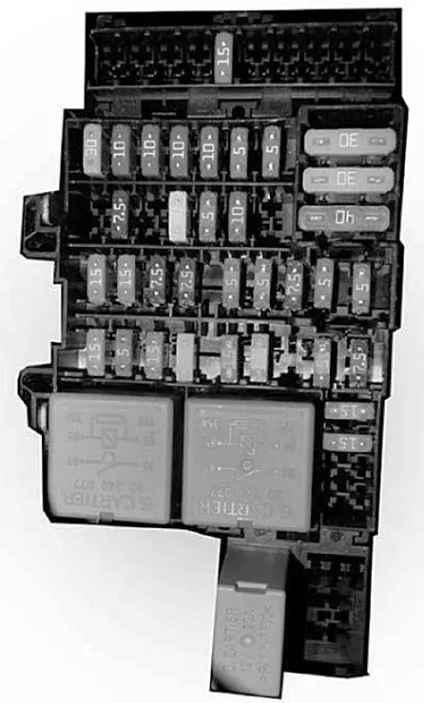

Блок запобіжників в салоні

Запобіжники і реле знаходяться в нижній частині панелі зліва від керма під кришкою.

№ запобіжника
(Сила струму, А)

Захищається електричний ланцюг

Склопідйомники передніх дверей

Дальнє світло ліва фара

Дальнє світло права фара

Ближнє світло ліва фара

Ближнє світло права фара

Габарити передніх фар

Габарити задніх ліхтарів і підсвічування

ЕСП задніх дверей, реле блокування задніх склопідйомників (обмотка)

Задні протитуманні фари

Блок управління електрообладнанням, електроприводи блокувань замків дверей (ЦЗ)

Іммобілайзер, блок управління ESC, датчик кута повороту керма, вимикач сигналу гальмування

Блок управління освітленням салону, плафон освітлення багажника, плафон в бардачку, блок управління кліматичною установкою (кондиціонером) * 2. блок перемикачів кліматичної установки * 2
