Шатровий дах своїми руками - як зробити фото, креслення
В даний час при будівництві заміських житлових будинків можуть застосовуватися такі типи покрівельних конструкцій:
- односхилі або подвійні даху;
- мансардні покрівля;
- шатрові конструкції.
Пристрій
Шатровий дах являє собою спеціальну чотирьохскатну конструкцію з квадратом в її підставі, причому скати виконуються у вигляді сходяться до цього підстави рівнобедрених трикутників.
Такий дах може мати і більшу кількість скатів або бути взагалі круглої, при цьому головне - дотримуватися симетрію. Вона нагадує за зовнішнім виглядом намет, що і відображено в її назві. Відзначимо, що відсутність фронтонів у шатрових конструкцій дозволяє помітно заощадити на матеріалах під час їх будівництва.
При бажанні покрівля у вигляді шатрового конструкції може бути споруджена на будь-якій будівлі, хоча набагато зручніше, якщо фундамент буде виконано у формі квадрата.

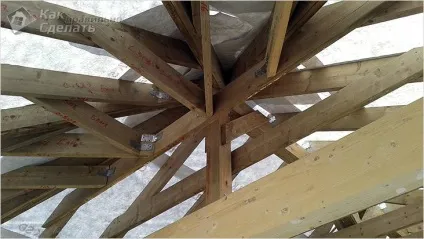

В основі конструкції даху лежить досить непроста у виконанні кроквяна система, яку при наявності певних навичок ви зможете зробити самостійно.

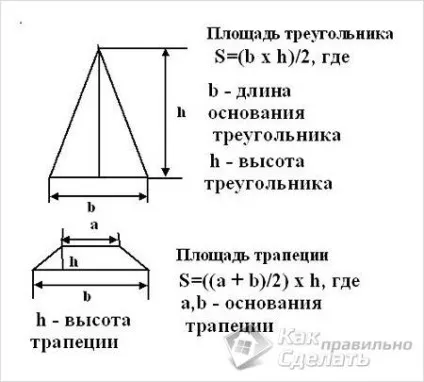

розрахунок конструкції
- вибрані розміри (довжина і ширина) підстави;
- кут нахилів скатів;
- форма підстави покрівлі (бажано, щоб це був квадрат).
Відзначимо, що виконання цих робіт найкраще доручити фахівцям, оскільки від їх результатів залежатиме якість і надійність всієї конструкції в цілому.
монтаж покрівлі
Каркас даху шатрового типу містить наступні елементи:
- крокви діагональні;
- опорний брус (мауерлат);
- бічні і коньковие прогони;
- підкоси і розкоси.
При облаштуванні шатрового даху можуть використовуватися такі види діагональних крокв:
- крокви висячого типу, які спираються на стіни і створюють розпирає зусилля по горизонталі (використовуються при відсутності внутрішніх несучих перегородок);
- наслонние крокви, що спираються не тільки на стіни, але і на внутрішні опори (несучі перегородки).
У дерев'яних каркасних будівлях вся кроквяна система спирається на верхню обв'язку підстави будівлі (в зрубах - прямо на верхні вінці конструкції).
У будинках з цегли в якості опори використовується мауерлат або спеціальний опорний брус, що укладається на заздалегідь підготовлені для цього стіни. Їх підготовка зводиться зазвичай до вирівнювання поверхні верхнього ряду кладки і заливці її стяжкою. Іноді (з метою кращої прив'язки мауерлата) в цю поверхню монтуються заставні елементи.
Зверху на неї по всьому периметру будівлі монтуються опорні бруси і лежня, причому між цегляною кладкою і мауерлат обов'язково укладається шар гідроізоляційного матеріалу.
При підготовці шатрового даху вам доведеться використовувати декілька типів стропильних ферм. Перш за все, це скати звичайної форми, які з'єднуються в конику. Додатково можуть використовуватися бічні трикутні і діагональні крокви. При їх монтажі основна увага приділяється відсутності розбіжностей по довжині і куту нахилу цих елементів, які повинні бути чітко вивірені для всіх чотирьох сторін. При цьому довжина схилу вибирається зазвичай виходячи з особливостей конструкції і може досягати одного метра.
Після монтажу накосних крокв можна перейти до закріплення центральних (проміжних). При цьому не слід забувати про те, що вони повинні бути одного розміру і розміщуватися строго паралельно. Один їх кінець кріпиться до мауерлату, а інший - до коника покрівлі.
Після цього ви можете приступити до кріплення кутових крокв до крокв діагонального типу. З цією метою з обох сторін накосних крокв встановлюється спеціальний Черепкова брус.
З метою підвищення міцності шатрової конструкції при монтажі може використовуватися поперечна балка, що зміцнює систему центральних крокв.
На закінчення вам залишається лише набити обрешітку і застелити покрівельний матеріал.
До застілка покрівельного покриття потрібно підготувати шар утеплювача, а також паро- та гідроізоляцію даху, причому починати таку підготовку рекомендується з укладання гідроізоляції. Її розстеляють зазвичай у напрямку знизу вгору з перекриттям аркушів на 10 см.
Зверху набивається контробрешетування, яка фіксує систему гідроізоляції і утворює зазор для вентиляції підпокрівельного простору. З внутрішньої (нижньої) сторони крокв укладається утеплювач, що закривається зверху шаром пароізоляції.

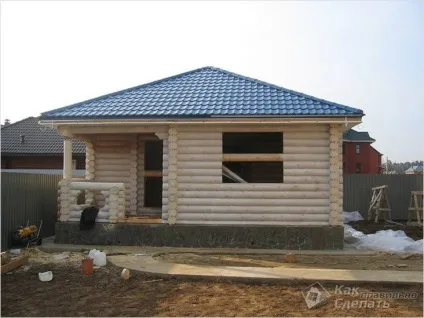

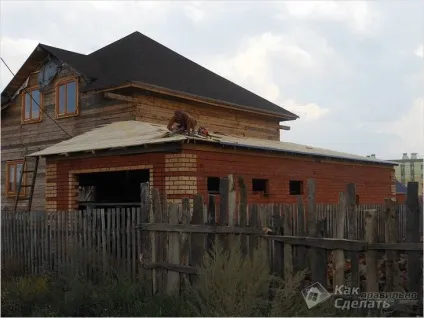

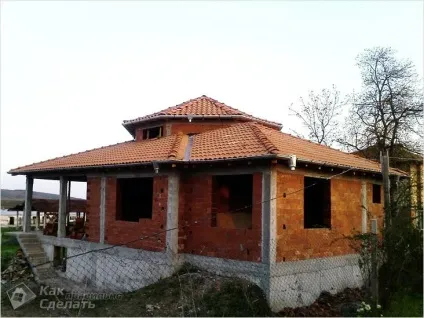

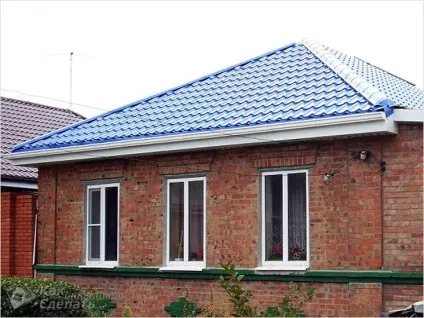

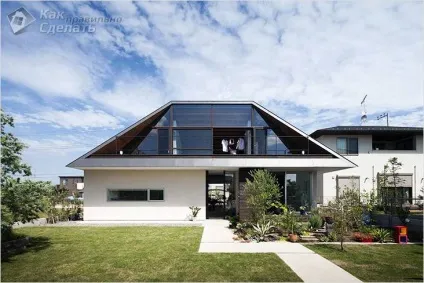

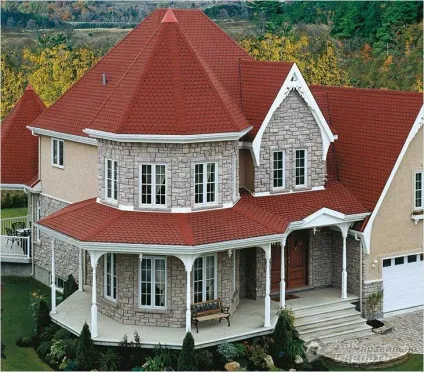

На фото представлені різні варіанти будівництва шатрової покрівлі:

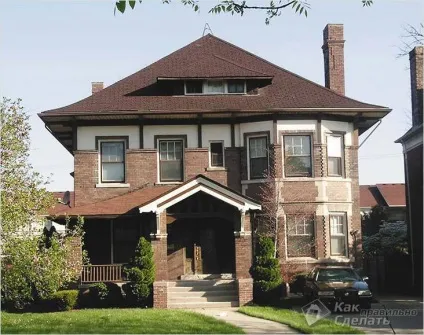

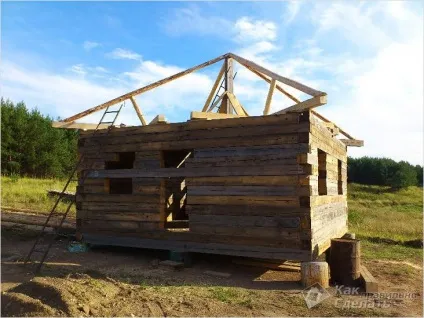

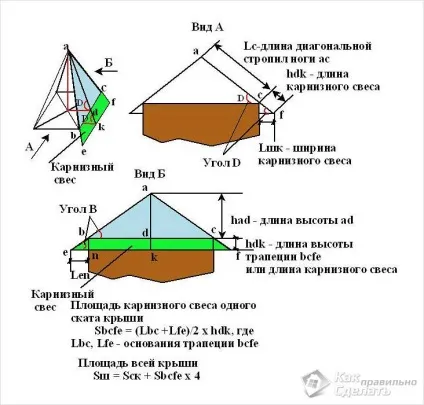

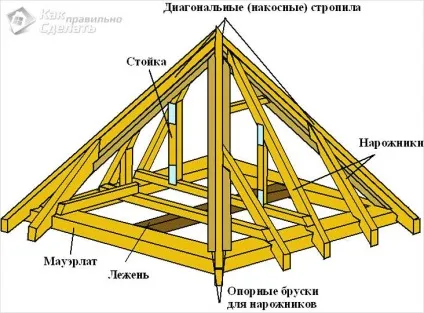

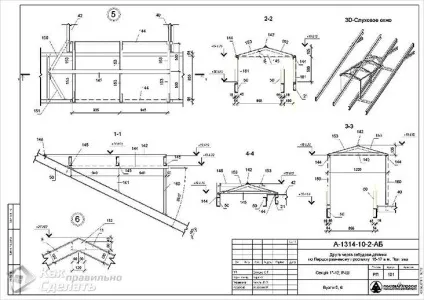

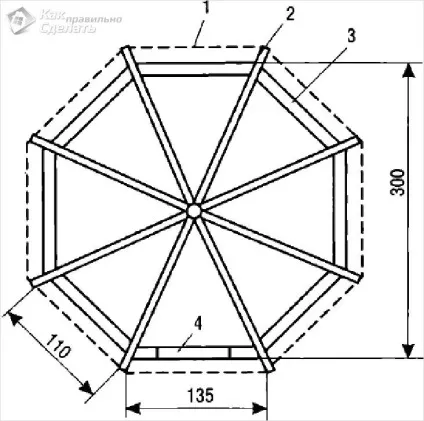

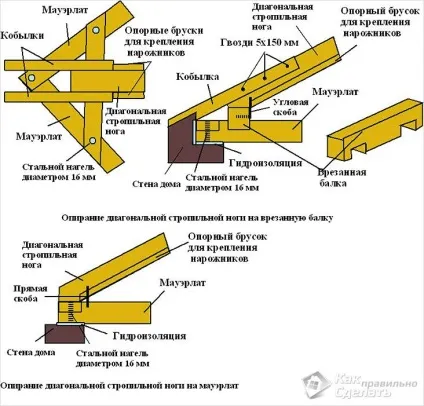

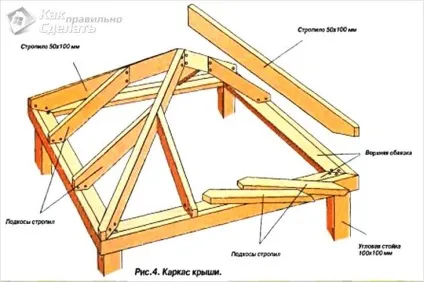

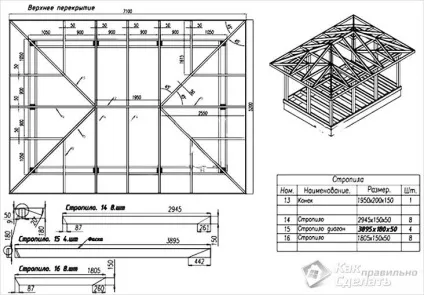

На наданих кресленнях вказуються різні конструкції шатрового даху. Їх можна взяти за основу майбутньої нової покрівлі:
