Сани для снігохода

Як кажуть - готуй сани влітку, воза взимку!)

Першу зиму відкатав, снеж пройшов обкатку, і до наступного сезону було вирішено обзавестися саньми. Дивився і в магазинах, і на сайтах, але хотілося щось, щоб надійно, і функціонально! Нічого готового так і не підібравши, вирішено виготовити самостійно. Подивився форуми, фотографії різні, поради бувалих почитав, послухав, і, закипіли думки в голові.

Матеріали я почав підшукувати з весни, основне завдання була знайти трубу ПНД, залізо в наявності є, є з чого повибірать для крою та "шиття". При спілкуванні на весняному полюванні, розмова зайшла і про снігоходи ну і за сани. і думки я свої вголос сказав.

Як то кажуть світ не без добрих людей, тому через кілька тижнів 7 метрів 230 труби з товщиною стінки в 25 мм лежали у дворі, щастю не було меж))) Початок-є! А тут і літо прийшло, саме час сани готувати!

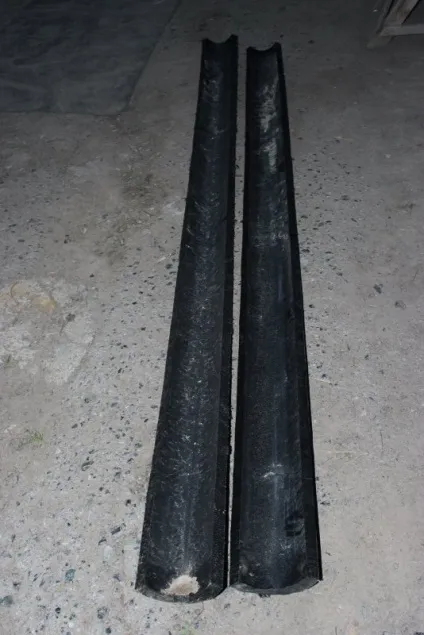

Шматок на полози був розпущений електролобзиком уздовж, на три рівні частини, довжиною - 3 метри

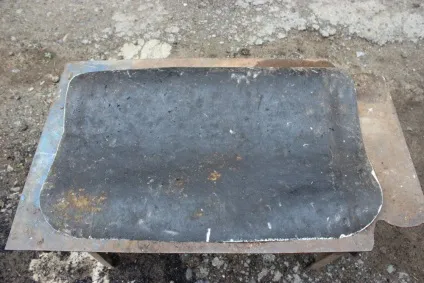

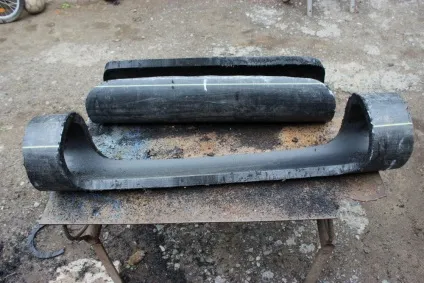

З коротких труб я випиляв поперечки, по ширині лиж снігохода. Спочатку вирізав шаблон з картону

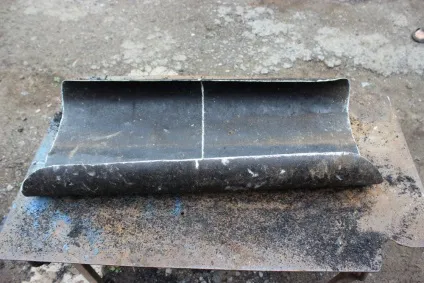

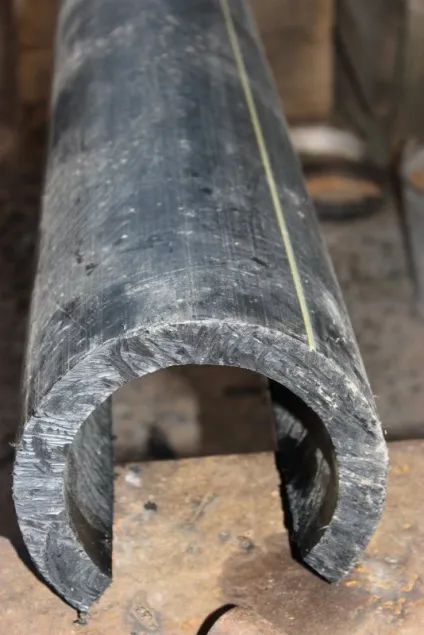

а потім не склало великих труднощів розмітити і вирізати поперечки, вийшло чітко і однаково

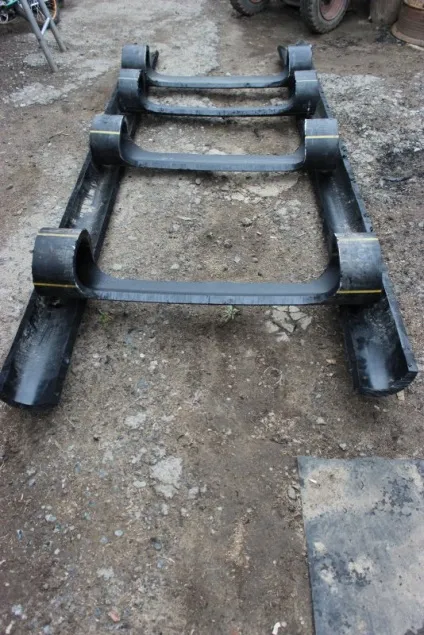

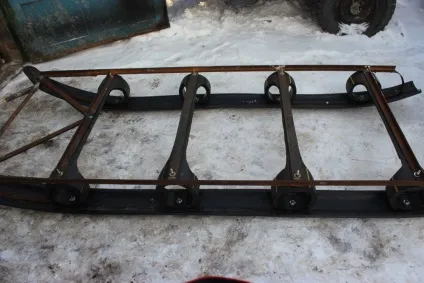

Нарісовивается наступна картина

Заготовки були підготовлені, залізо нарізано, болти куплені, ну і звичайно інструмент. електроди, круги для шліфувальні машини і т.д. Краіл то днем, то вночі. Думав навіть взяти участь в конкурсі саморобок, але в строки не влазив))), це мене не славі не засмучувало і я йшов вперед у міру сил і можливостей, Батя мене підтримував де радою, де реальною допомогою, удвох то воно веселіше!

Багато що було підготовлено, підстава зібрано, кінці лиж загнуті. трохи про загини-гнув за допомогою фена, це саме розумне, паяльна лампа в даному випадку не годиться, грів, вигинав, фіксував болтами.

Ну ось і сніжок полетів, а ще не у шуби рукав.

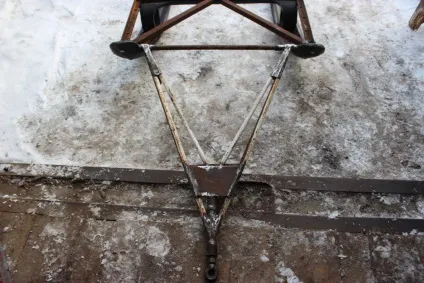

Батя, поки я мотався з одного відрядження в іншу, вигнув з прута петлю, зібрав демфер. залишалося зібрати дишло в купу, що ми і зробили

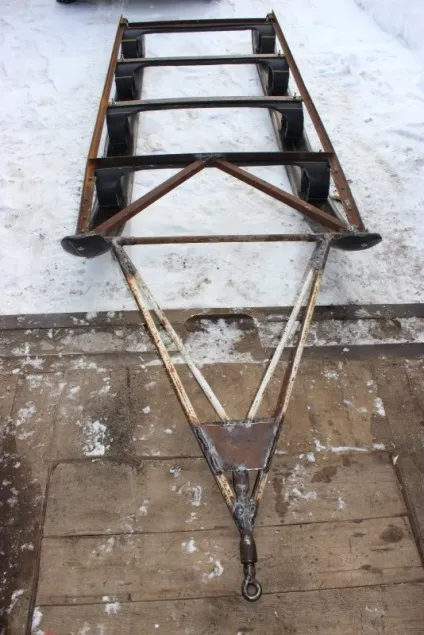

по моєму приїзду додому. В результаті підставу і дишло виглядало наступним чином:

По ходу справи я наварював пластини і стягував болтами зміцнюючи слабкі місця, по тому як зварювальник з мене фіговий, а хочеться надійності

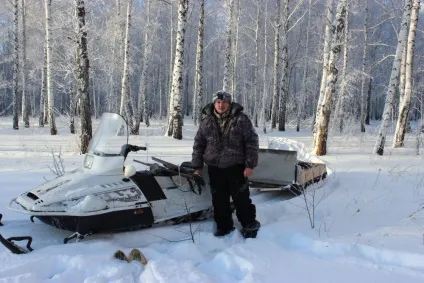

В результаті вийшли сани, нехай і не встиг я влітку їх приготувати, але і не спізнився до сезону!

Випробування пройшли успішно, і сніг з двору вивіз, і на полювання з'їздили, і на риболовлю, і даж ялинку новорічну привіз. Задоволений.

P / S Поперечки по ходу збірки були ще підрізані, кільця трохи вже і перемичка. Кільця в місцях з'єднання з полозом закруглені "по струмку", стягнуті болтами. Болти меблеві з закругленими головками, знизу осажен в полоз шляхом нагрівання. Рамка зварена з куточка, ширина полки 25-30 мм, дно корита з алюмінію, борта з дюймовку. Дишло кріпиться за допомогою цільного прута діаметром 18 мм закріпленого у втулках, зверху на вал розпірна трубка одягнена (в разі потреби дишло легко знімається).

Вага приблизно кг 75-80, цілком підйомні. Довжину точно тож не скажу, але полози відрізав 3000 мм, дишло близько 1100 мм.

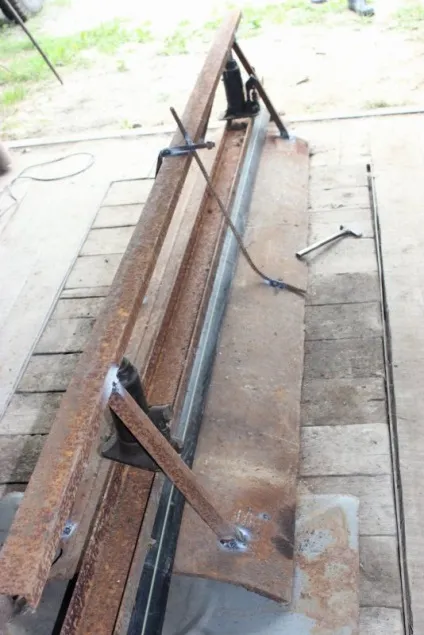

Пробував розігнути один з трьох полозів, щоб полоз ширше зробити, за допомогою паяльних ламп і домкратів. пристосувати спеціально зварив, відразу скажу - час змарнував! Як підсумок - полоз викинув. Інших два просто строганул, гострі кромки зрівняв рубанком, кінці вже на місці грів феном і гнув.

Написав цей блог з детальними фотографіями, тому як коли сам робив подивитися було ніде, а так може хтось матиме користь в своєму конструкторі.

Сам по ходу користування буду вводити модернізаційні доопрацювання.

Дякую за увагу!
