Найпростіший водонагрівач без використання електрики можна спорудити в будинках з газовою плитою, причому плита залишиться працювати за своїм призначенням. Цей водонагрівач значно підвищить ступінь автономності вашого будинку або дачі.
Конструкція водонагрівача може використовуватися на плитах як на природному газі, так і на плитах з балонами.
Суть запропонованої конструкції водонагрівача - у використанні тепла палаючої газової конфорки, яке як правило лише марно прогріває нижній піддон.

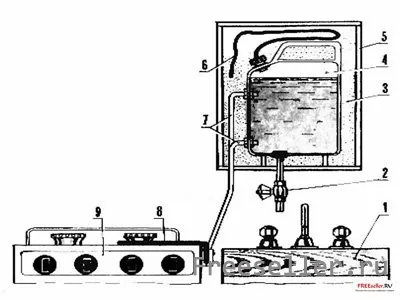

Рис.1. Пристрій газового водонагрівача:
1 - Кухонна мийка, 2 - кран для теплої води, 3 - утеплювач, 4 - 10 літрів каністра або бідон, 5 - навісну шафу, 6 - гумовий шланг для заповнення ємності, 7 - гумовий шланг для підключення теплообмінника, 8 - теплообмінник, 9 - газова плита.
Для виготовлення водонагрівача з мідної тонкостінної трубки вигинається теплообмінник у вигляді петлі, навколишнього конфорку.
Розташовувати петлю теплообмінника безпосередньо в полум'я пальника не рекомендується.
Вільні кінці петлі за допомогою гумових шлангів з'єднуються з ємністю (наприклад 10- літрова каністра) над раковиною або мийкою.

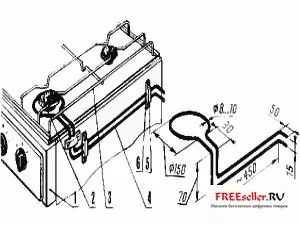

Рис.2. Монтаж теплообмінника на газову плиту:
1 - газова плитка, 2 - конфорка, 3 - решітка, 4 - теплообмінник, 5 - хомут, 6 - з'єднання хомута.
Щоб вода в ємності не остигала теплоізоліруем її, для цього ємність поміщаємо в підвісну шафу, а вільний простір між шафою і ємністю заповнюємо пінопластом.
Врізати в ємність трубу з краном, і приєднуємо до шлангів теплообмінника.
Наш газовий водонагрівач готовий.
Залишається тільки заповнити його водою, і почати готувати обід. Після приготування обіду в вашому розпорядженні буде 10 літрів гарячої води для миття посуду та інших потреб.
