Саморобний відрізний верстат
Матеріали і інструменти, необхідні для збірки верстата, будуть перераховані в статті.

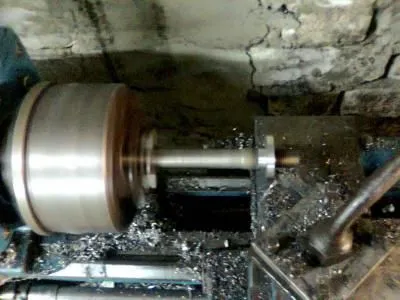

З одного його боку є посадочне місце під шків, з іншого боку нарізана різьба (як на стандартній болгарки) Під кріплення відрізного кола.

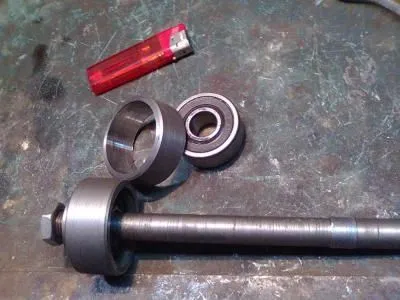

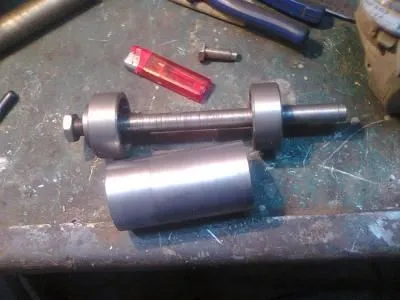

З відповідною по діаметру труби виготовляються зовнішні посадочні місця підшипників.

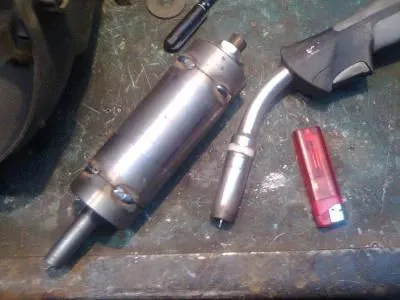

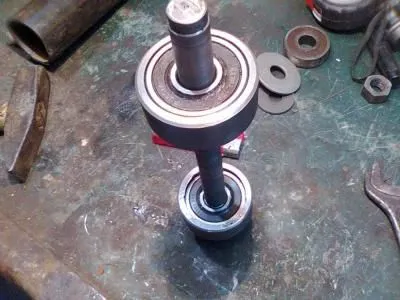

Посадочні місця намічаються під підшипники, між ними вваривают труба того ж діаметру.

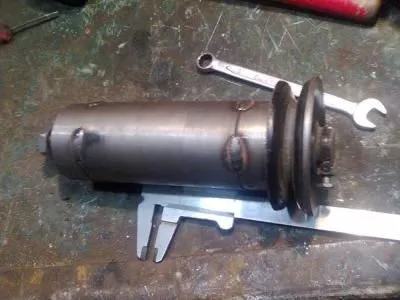

З одного боку одягається шків:

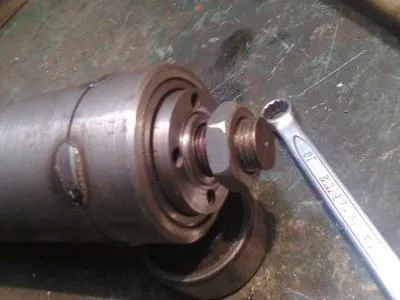

Центрувальними гайка така ж, як на звичайній болгарки.

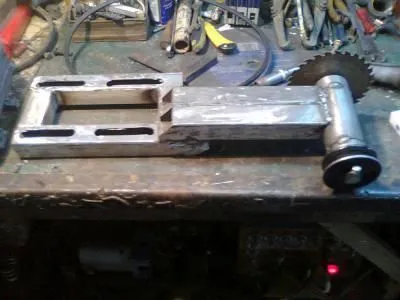

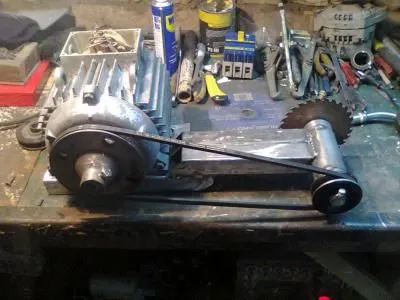

Для верстата використовувався двигун потужністю 3 кВт, зі швидкістю обертання 1500 оборотів в хвилину. Для нього була виготовлена підставка, з поздовжніми отворами, для регулювання натягу ременя. Між підставкою і шківом було приварено 2 профілю 40 мм.

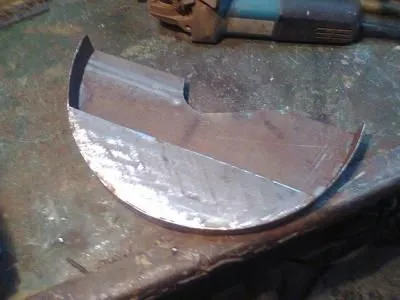

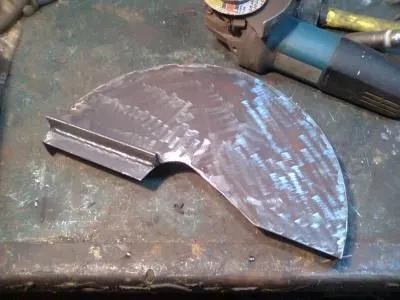

Далі, з листового металу товщиною 2 мм, був вирізаний і виварити захисний кожух:
Через куточок кожух приварюється до сорокового профілю. Перед тим як це робити, бажано надіти на шпиндель відрізний круг (на 300 мм) щоб не прогадати з його положенням. Відстань від кола до внутрішньої частини кожуха не повинно бути менше ніж 5 - 6 мм.

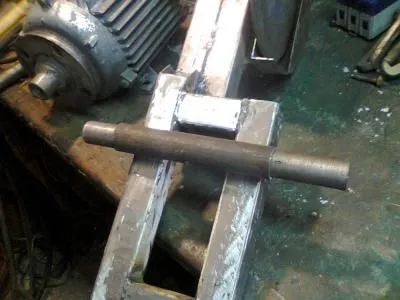

Далі був виготовлений шарнір для кріплення всієї конструкції. Як шарніра були використані дві труби, вставлені одна в іншу з невеликим люфтом.

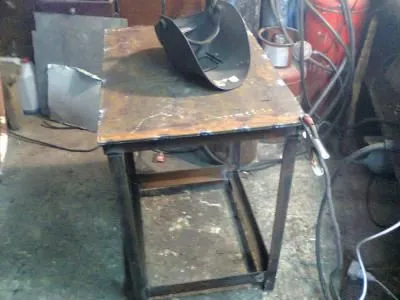

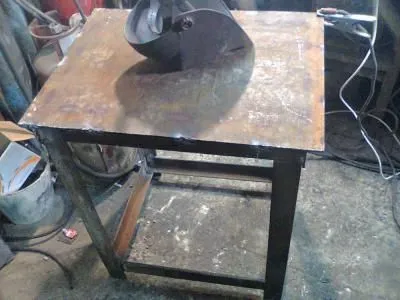

Під верстат була виготовлена стільниця. Товщина листа робочої поверхні - 5 мм. Ніжки та перегородки виготовлені з 50 куточка.

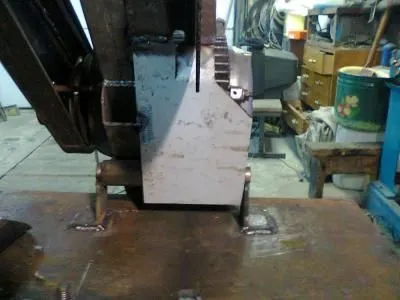

До стільниці приварений шарнір:

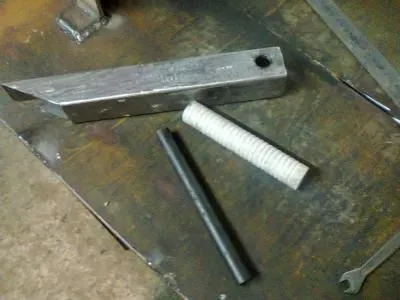

Як матеріал для виготовлення ручки був використаний той же профіль на 40 мм, і металевий прут відповідний за розміром.

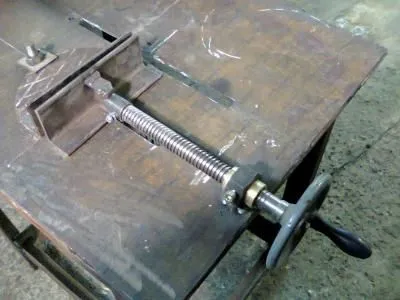

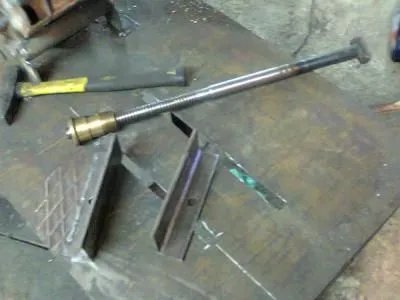

Для жорсткої фіксації заготовки під час різу, необхідні тиси. Щоб виготовити з знадобляться два металевих куточка і шток з різьбою під гайку з 150 водопровідної засувки і сама гайка.

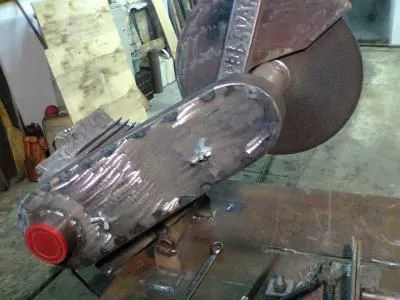

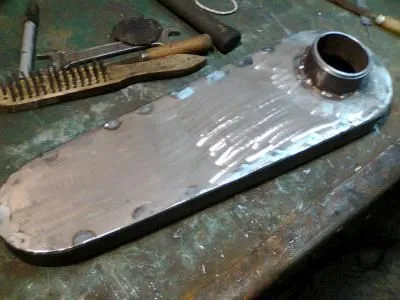

З листового металу виготовляється захисний кожух для ременя:

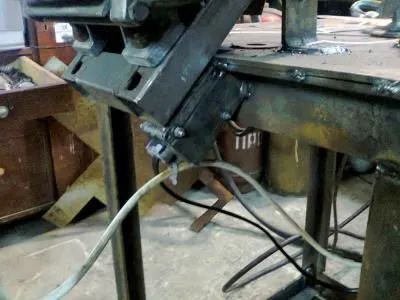

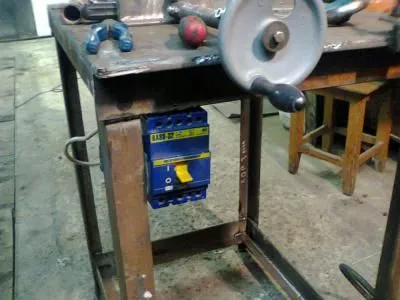

Далі монтується електрична частина верстата, що складається з автомата і кінцівки на вимикання двигуна.
Приварюється пластинка для захисту від іскор.

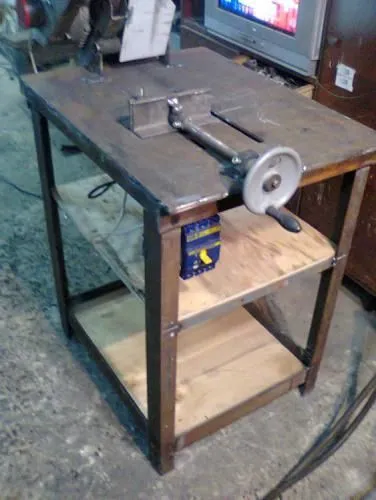

Допрацьовується столик, до нього додаються дерев'яні полиці.

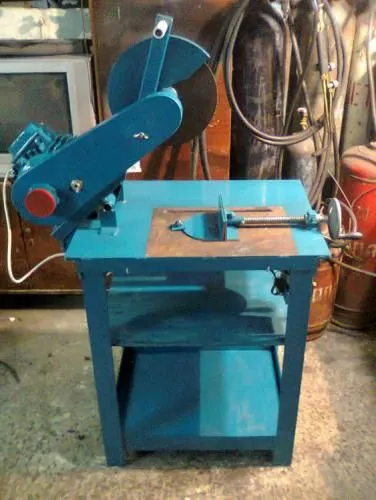

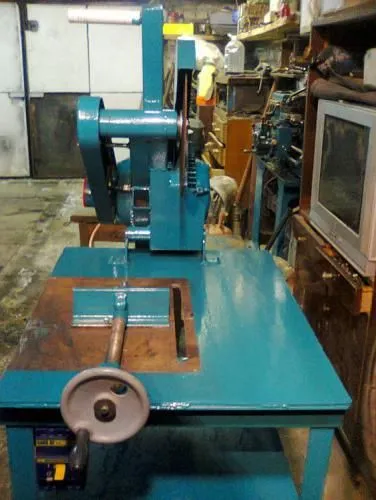

І ось як виглядає готовий верстат після фарбування:

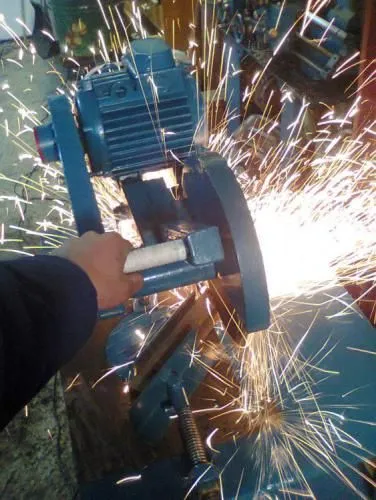

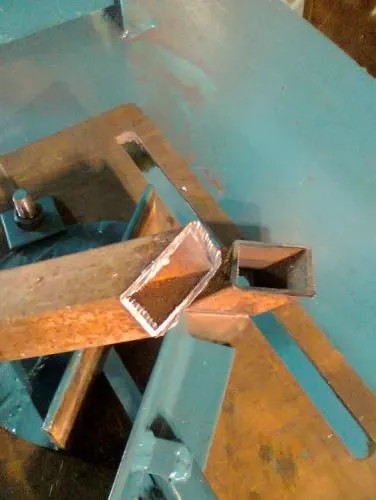

А ось результат його роботи:
