Саморобний вібратор для бетону своїми руками

При здійсненні ремонтно-будівельних робіт головною складовою частиною фундаменту є бетонний розчин. Надійний і довговічний матеріал, він витримує величезні навантаження протягом великого періоду часу, в результаті чого монолітна залізобетонна конструкція може стояти декілька століть. Однак рідкий бетон є досить щільної сумішшю, в результаті чого всередині нього при недостатньо якісному замісі може залишатися повітря, що неприпустимо при якісному будівництві об'єкта. Саме тому на будівництвах використовуються спеціальні вібратори, за допомогою яких будівельники можуть забезпечити якісний і однорідний склад бетонної суміші і видалити з розчину зайве повітря.

У деяких магазинах можна купити цей корисний інструмент, проте набагато дешевше і цікавіше зробити його своїми руками. На перший погляд можна подумати, що це досить непросте завдання, однак при наявності базових знань і умінь кожен господар цілком зможе впоратися з цим.

Принцип роботи бетонного вібратора.

Спочатку слід з'ясувати принцип роботи даного пристрою. Головним завданням цього інструменту є видалення бульбашок повітря з цементно-бетонної суміші за рахунок вібраційних рухів насадки, зануреної в розчин. У ролі крутного механізму можна використовувати будь-яку відповідну дриль, адже напевно вона є в кожному будинку. Тому головним завданням у цьому відношенні стає створення пристрою, який перетворює обертальний рух в коливальний.

Отже, перш за все, необхідно взяти сталеву трубку, діаметром40 мм, довжиною 50-55 см, яка буде виступати в ролі насадки. Майте на увазі, що сталь потрібно використовувати нержавіючу, оскільки бетон є агресивним середовищем і інший метал для цих цілей не підійде. Для внутрішньої частини механізму у токарів слід замовити міцний сталевий стрижень, діаметром15 мм, до якого в підсумку буде підведено обертальний рух від дриля. До цього стрижня слід приварити шматок прямокутного стрижня, який при обертанні буде намагатися зрушувати всю конструкцію в поперечному напрямку - приводити до вібрації.

Збірка саморобного вібратора для бетону.

Після того, як центральна деталь готова, за допомогою двох підшипників міцно зміцнюємо його всередині трубки таким чином, щоб він міг вільно обертатися. На одному з кінців внутрішнього стрижня не забудьте просвердлити наскрізний отвір, до якого буде кріпитися привід. Важливо також звернути увагу на те, що підшипники необхідно надійно захистити від попадання пилу і бруду, причому не тільки з боку кріплення до дрилі, але і з протилежного боку. Від цього безпосередньо залежатиме експлуатаційний термін механізму.

На фото нижче ми бачимо, що у нас вийшло на даному етапі.

З одного боку стрижень трубки потрібно обрізати, залишивши випуск 0,5-1 см. Тут буде носова частина бетонного вібратора.

Підшипники для механізму краще брати високої якості, оскільки навантаження на них буде чимала. Після цього нам слід підібрати міцну втулку, яка буде насаджена на один кінець вібратора, завдяки чому повністю буде закритий обертальний тракт вібратора. Дивіться фото нижче.

За основу вращательно-поступального руху ми приймаємо внутрішній вал з ексцентриком, обертання якого передає дриль. Через зсув центру ваги внутрішнього стрижня забезпечується вібрація зовнішньої трубки, завдяки чому пристрій і функціонує. Втулка, насаджена з одного боку на зовнішній кожух приводу, а з іншого боку упирається в підшипник, утримує наконечник стрижня. Зібравши саморобний механізм, залишається лише підключити пристрій до дрилі, і вібратор для бетону буде готовий до використання. На фото нижче можна побачити наконечник приводу, який буде підключатися до основного механізму.

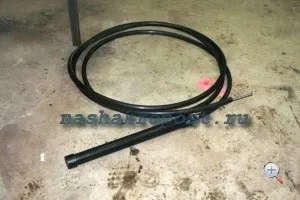

В результаті доведений до розуму інструмент виглядає так:

Як видно з усього вищевикладеного нічого складного в пристрої інструменту немає. Всі використовувані матеріали є загальнодоступними, які легко купити або ж підібрати найбільш підходящі для цього деталі з інших пристроїв. Також слід додати, що якщо довжина гнучкого шланга буде понад 1,5 метрів, то працювати з таким інструментом потрібно буде удвох, оскільки одній людині утримувати його досить проблематично. Всі місця з'єднання деталей потрібно виконати дуже ретельно, оскільки щільна бетонна суміш має сильну силу протидії обертанню і вібрації механізму.

Таким чином, за допомогою гідроізоляційного гнучкого шланга з внутрішнім армуванням, ексцентрика і насадки у вигляді нержавіючого наконечника можна зробити пристосування для якісного замішування бетону самостійно. На закінчення слід сказати, що дані пристосування з'явилися відносно недавно, але майже миттєво завоювали популярність серед будівельних бригад. Завдяки їх використанню працю будівельників при заливці бетону значно скоротився, а якість роботи збільшилася.
