Саморобний вакууматор, вакууматор своїми руками

Спочатку потрібно домовитися про терміни. Тому що в цьому питанні немає єдиних якихось стандартів. Одні вакуумні манометри мають шкалу від 0 до 1 із стрілкою в початковому положенні на 1. Вакуум, відповідно, на 0. інші- шкалу від -1 до 0 зі стрілкою в початковому положенні на 0.
Справа ускладнюється ще й тим, що і градуювання не тільки в кілограмах на кв. сантиметр. Досить часто (навіть найчастіше) зустрічається градуювання в Мпа. а то і зовсім в Барах, а в імпортних люблять кв. дюйми. Тому не будемо собі сушити мозок, а домовимося про ось такий шкалою. Вакуумний манометр ДМ15-63-1-М - (- 1-0) кгс / см2-2,5, де 63- діаметр; 1 стандартне виконання; М- різьблення метріч.М12х1,5; (-1-0) - шкала; кгс / см2- од. виміру; 2,5 клас точності; 137 руб в Техно-Дис 3 роки тому.

У вихідному положенні (при атмосферному тиску) стрілка на 0. При повному;) вакууме- стрілка на -1 кг / см2. Звичайно, при зміні атмосферного тиску, в закритій камері тиск буде плавати, але цим можна знехтувати.
Отже, для вакуумування формомасси, досить тиск в камері до -0,8, а для вакуумування силіконів і до -0,9 кг / см2 в залежності від густоти.
Для вакуумного лиття металів-від -0,4 до -0,6 кг / см2.

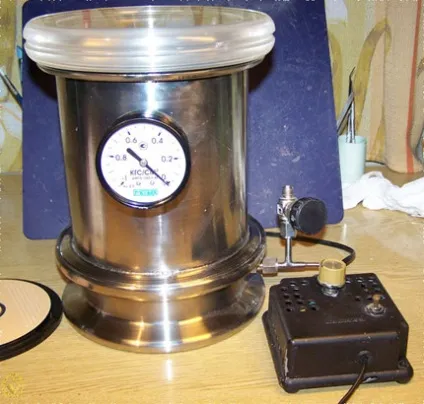

А взагалі-то манометр в цей девайс має допоміжний характер, оскільки вакуумирование відбувається на око, спостерігаючи за процесом через прозору кришку. Саму кришку можна не робити такий хитромудрої, як у мене. Підійде круглий або навіть квадратний шматок оргскла або простого скла. Головне, щоб товщина була досить велика. Оргскло безпечніше, оскільки при руйнуванні не дає такої кількості гострих осколків. У мене, наприклад, оргскло товщиною 40 мм. Навіть побіжний розрахунок показує, що тиск на кришку буде доходити до 250 кг, тому до вибору матеріалу для кришки потрібно підходити особливо уважно.

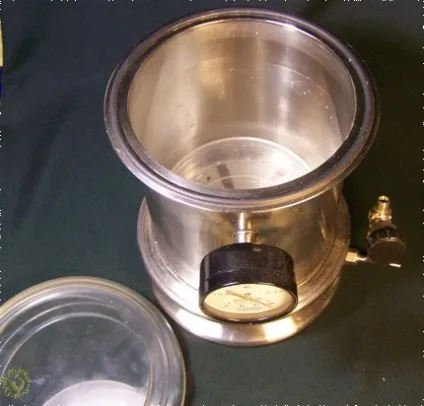

У кришці не обов'язково робити поглиблення для гумового ущільнення, а ось у фланці труби обов'язково. Сама камера вакууматора зроблена з обрізка труби до якого з обох сторін приварені фланці. Труба Ф159 / 147х160 мм. Після проточки-Ф157 / 152 Х160 мм. Нижній фланець без паза під гумку. До основи кріпиться просто герметиком. Це зроблено для того, щоб можна було легко розібрати для доступу до вібратора. До того ж камера працює на розрідження і сильно кріпити не обов'язково.

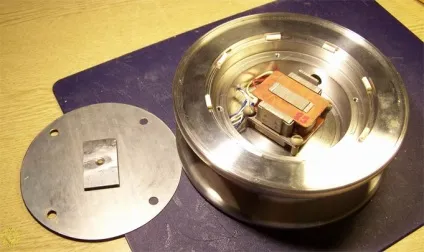

Підстава пристрої повинно бути досить потужним, щоб тряслася таки ємність з тим, що має трястися, а не все навколо. До основи ж кріпиться сам електромагнітний вібратор на чотирьох гвинтах. Підстава з електромагнітним вібратором і мембрана.

Він являє собою звичайний трансформатор з відкритою з одного боку магнітної системою, набраної з ш-образного трансформаторного заліза. Такий вібратор можна виготовити самому з підходящого трансформатора. Спочатку транс треба розібрати, звільнивши котушку. Потім зібрати залізо заново, тільки склавши ш божники і перемички окремо. Найкраще застосувати трансформаторне залізо з отворами на кутах. Так кріпити легше. Потім засовуємо ш божники в котушку і кріпимо з котушкою якнайкраще. Можна навіть залити компаундом.
Перемички теж збираємо до купи, кріпимо до мембрани, яку і хочемо трясти. Можна застосувати, як у мене, смугу з магнітомягкого заліза, пріклёпанного до мембрани через шайбу. В якості робочої обмотки вібратора можна залишити первинну обмотку вихідного трансформатора, додавши послідовно і вторинні обмотки. Але краще домотать тонким проводом до заповнення всього вікна.
У первинному варіанті мембрана коливалася на штирях, що проходять через неї, підвішена на пружинах. Але при зіткненні металевих частин лунав неприємний звук. Тому я спростив підвіску мембрана вивішена на обрізаннях силіконових трубочок.
Як ви бачите, коливання матеріалу відбувається у вертикальній площині, невеликі обсяги дозволяють це зробити. Потім я викладу опис великого вакууматора, там вібратор зроблений по іншому.

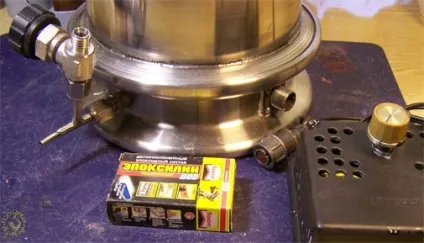

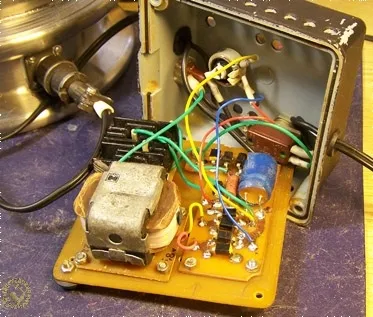

Підстава з електричним і пневматичним виходом.

Залишається тільки додати, що на мембрану необхідно покласти легку ємність, так як суміш при вакуумуванні збільшується в об'ємі майже вдвічі, тому потрібна ємність щоб ненароком не залити електромагніт. У моєму випадку ідеально підійшла поліетиленова ємність від оселедця.
Вакуумирование формомасси.

Зверніть увагу: в правому нижньому углу- вхід отвори на манометр захищений шторкою. А також-ємність піднята над мембраною для виходу повітря.
