Саморобний трубогиб своїми руками фото, відео, креслення

Металеві труби на дачній ділянці - основа більшості будівель. Каркас для теплиці або парника, огорожі і загони для птахів, підстави альтанок і навісів - все це виготовляється з круглих або профільних виробів металопрокату.

Каркас для трубогиба

Не секрет, що аркова форма тих же теплиць або навісу над ґанком знижує дощову і снігову навантаження, а тому є дуже вигідною. Але щоб її сформувати, необхідно зігнути трубу.

Вигин труби: обмеження

Операції піддаються всі види трубопроводу: сталеві, алюмінієві, металопластикові та мідні. І не тільки при будівництві каркаса, але і формування водопровідних і каналізаційних систем. Справа в тому, що будь-яка механічна стикування труб є слабким місцем системи, і чим їх менше, тим краще.

Труби різної товщини і діаметра, звичайно, згинаються по-різному. Визначальним критерієм тут є мінімальний радіус вигину. Це величина довідкова та її завжди можна знайти.

При недотриманні цього обмеження страждає якість виробу: виниклу напругу на поверхні руйнує трубопровід нітрохи не гірше корозії.

Трубогиби: варіанти і виготовлення

Для додання трубах зігнутої форми використовується спеціальне пристосування - трубогиб. Пристрій таке можна знайти і в магазині, але в абсолютній більшості випадків домашні майстри споруджують його своїми руками.

дерев'яний шаблон

Цілком ефективний для роботи з виробами невеликого діаметру.

1. З дощок випилюється шаблон з потрібним радіусом. Товщина дошки трохи більше розміру трубопроводу. Щоб він не зсковзував з краю, дошки випилюють під кутом.
2. Шаблон закріплюється на будь-яких підставах - дерев'яний стіл, верстак.
3. З одного боку шаблону фіксується дерев'яний же упор на такій відстані, щоб між шаблоном і упором містилася труба. Саморобний трубогиб готовий.

Трубу вставляють в зазор, як показано на фото, і обережно згинають за шаблоном.

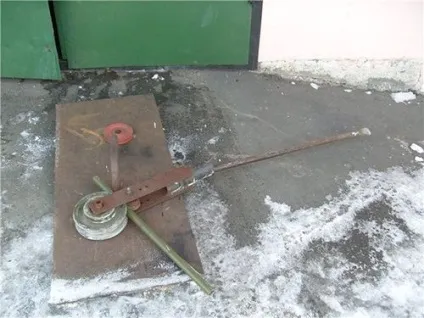

Більш універсальним варіантом пристосування є закріплення на шматку фанери металеві гачки: їх можна переставляти, створюючи шаблон з заданим радіусом.

Бетонний універсальний трубогиб

Тут в якості підстави використовується бетонна плита. Креслення робити потреби немає.

1. На її поверхні розмічається сітка - 40 * 40 або 50 * 50 мм. У точках перетину висвердлюють отвори під арматуру.
2. В отвори забиваються металеві штирі.
3. Труба вводиться між штирями і вигинаються в потрібну сторону. Радіус підбирається за рахунок переміщення по діагоналі. Своїми руками це пристосування можна зробити за кілька годин.

На такому трубогиб працюють з виробами до 25 мм діаметром.

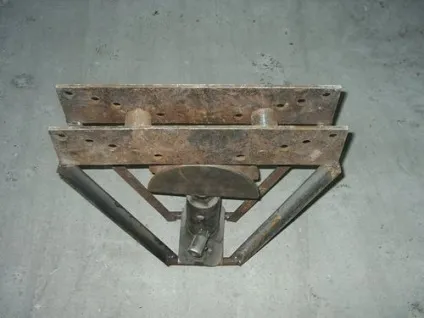

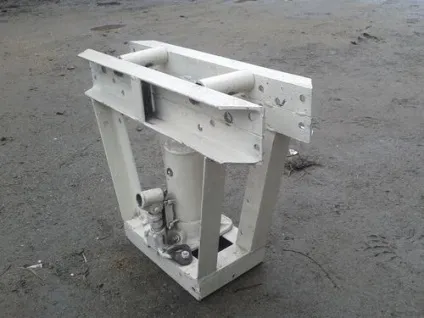

Варіант з домкратом

В якості основного робочого вузла використовується домкрат.

1. На вертикальній поверхні закріплюються ребра - металеві штирі.
2. Під ними і точно по центру на якийсь жорстку основу монтується домкрат.
3. Відрізок трубопроводу фіксується над домкратом і під штирями. Шток домкрата піднімається і труба згинається.

Оскільки домкрат розвиває чимале зусилля, то на цьому саморобному пристрою можна отримувати доступ з виробами великих розмірів. На фото демонструється зразок.

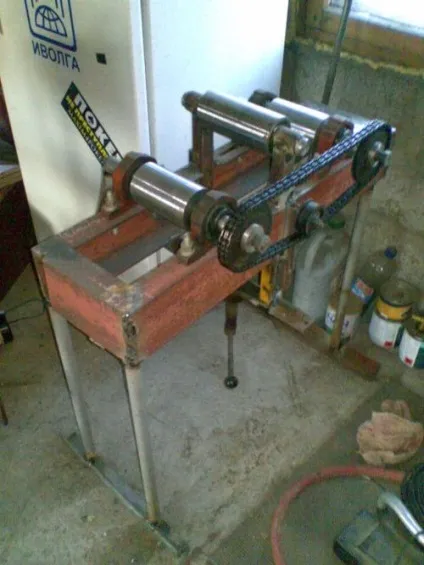

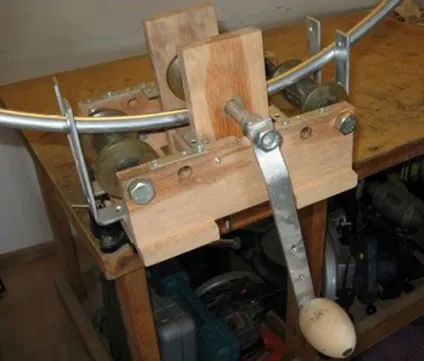

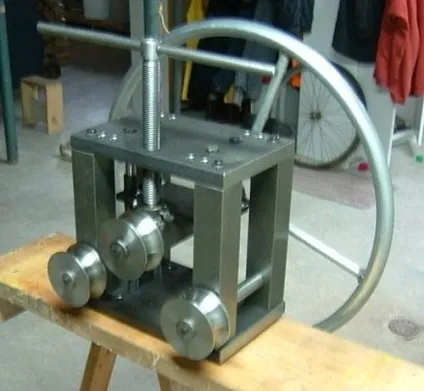

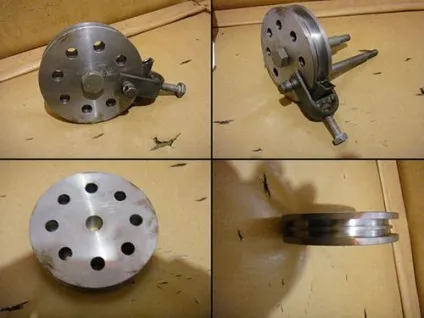

роликовий трубогиб

Виготовити його своїми руками трохи складніше, але і точність вигину у нього набагато вище. Для виконання знадобиться досвід роботи зі зварювальним апаратом. Рекомендується зробити креслення, так як тут важливо дотримати розміри.

Пристрій працює за принципом прокатного стану: відрізок поміщається на рухають ролики, а третій ролик - формующий, чинячи тиск, поступово вигинає трубопровід на потрібну величину.

1. Основою саморобного трубогиба є швелер достатньої ширини. На нього закріплюють П-подібну раму. У верхній її частині висвердлюють отвори під муфту струбцини.
2. Зверху на однаковій відстані від краю приварюють два обертових ролика, вони з'єднуються ланцюговою передачею.
3. В муфту струбцини закріплюють металеву шпильку, на її кінці монтують третій валик. З іншого боку шпильки приварюють рукоятку.

Відрізок поміщається в проміжок між роликами, і при обертанні рукоятки струбцина притискає виріб до третього ролику. Труба переміщається на роликах, що подають і згинається за потрібне чином. Таку операцію повторюють кілька разів, так як первинне зусилля невелика. Радіус вигину обмежений 90 градусами.

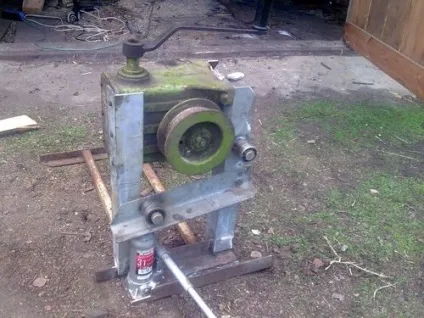

гідравлічний трубогиб

Схема пристрою така ж, як у роликового, так що креслення можна використовувати той же самий, але в рух апарат призводить не ручний привід, а електричний. Пристрій набагато ефективніше, а й трохи дорожче у виготовленні.

1. На підставу фіксується подає вал. На одному його кінці закріплюється шків для пасової передачі електромотора, на іншому - провідна зірочка ланцюгової передачі.
2. Встановлюється другий вал, на його торці монтується ведена зірочка.
3. Деформуючий ролик закріплюється як у верхній, так і в нижній частині апарату. Нижня розміщення краще, але тоді потрібно зробити отвори для ходу штока.
4. Гідравлічний шток закріплюється на струбцине.
