Саморобний стрічкопильний верстат по дереву своїми руками

Хто працює з деревом, у того в майстерні обов'язково є різні інструменти, тут не обійтися і без стрічкової пилки. У кого її ще немає, пропоную зробити стрічкову пилку своїми руками. З такою пилкою ми можемо розпиляти рівно, по контуру будь-який малюнок, будь-яку заготівлю, вона дуже зручна і незамінна в столярній справі.

Стрічкова пила по дереву покрокове виготовлення

Опишу покроково хід роботи, звичайно деякі елементи потрібно ще доопрацювати, щось з часом зміню, ну а в цілому все у мене вийшло. Не будемо забігати наперед, давайте все по порядку.

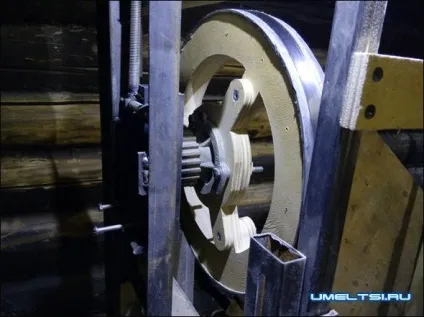

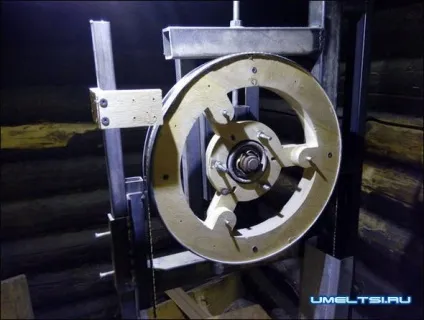

Почнемо нашу роботу з того що встановимо верхню колесо.

Беремо лист фанери товщиною 10 мм вирізаємо з неї три однакових кола діаметром 30 см і склеюємо їх між собою, це і буде у нас колесо. Обтягуємо його шматком гуми (я взяв гуму з камазовской камери). У гаражі давно лежала стара помпа від ВАЗа 2109 з неї я взяв несе вал. Згодом кріплення до валу хочу зміцнити металевою вставкою.

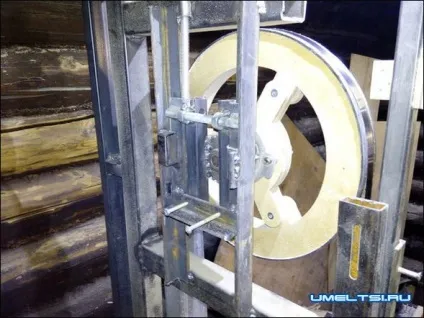

Потім нам знадобиться шматок металевої труби 20 × 20 і куточок, так ми зробимо механізм натягу і центрування полотна. Наступним кроком приварив аргоновой зварюванням шестірню до помпи, ось результат.

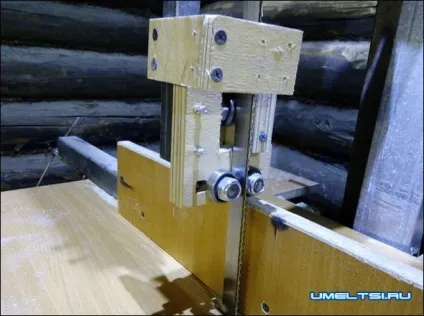

З того ж шматка фанери і звичайних підшипників зробив напрямну. (Можливо з часом зварю її з заліза або зігнути з алюмінію).

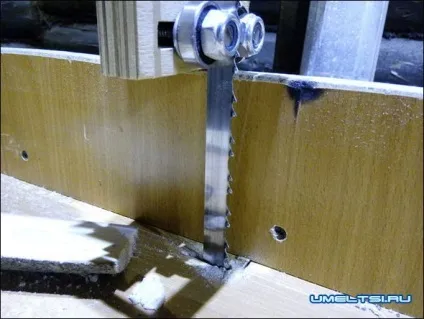

Внизу полотно направляють два сухарі, зроблені з міцного дерева. Ззаду полотно впирається в підшипник. Можливо пізніше поміняю сухарі на металеві.

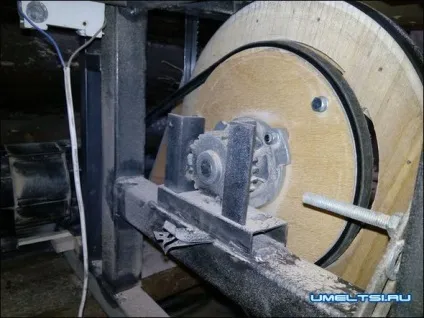

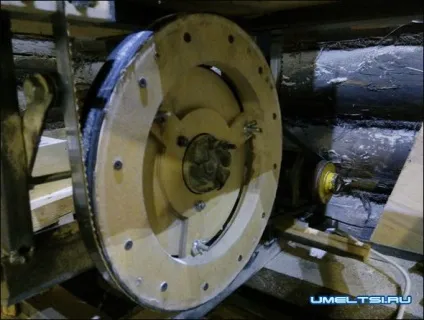

Провідне, основне колесо тут так само все робимо, як і з верхнім.

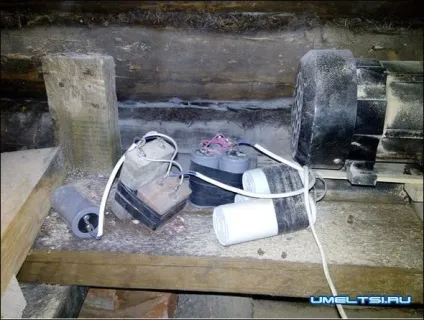

Конденсаторів побільше. Двигун стоїть на 1.5 кіловата, при розрахунку повинен був крутити з робочими конденсаторами 100мк. і пусковими загальною сумою

200мк. на робочу швидкість виходить, тільки при 300мк.

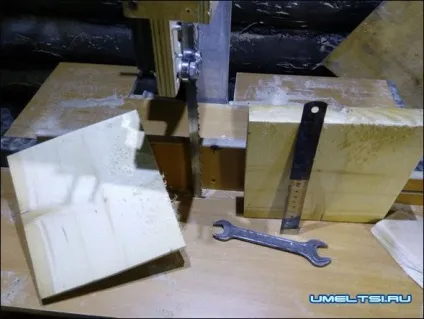

З пилкою я трошки схитрував взяв харчову (якої ріжуть заморожені продукти, кістки.) Пиляє вона дерево досить непогано, але завтовшки до 4 см (багато тирси, які не так швидко виносяться з розрізу). Трошки прикинувши, поміркувавши, вирішив спиляти кожен третій зуб пилки. І ви знаєте, і швидкість збільшилася, і пиляти стала легко, навіть дерево товщиною 20 см.

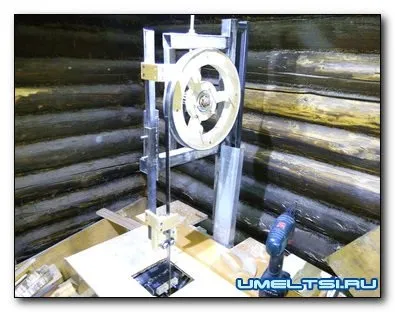

Стрічкова пила, зроблена своїми руками майже готова, звичайно дещо до неї потрібно буде ще зробити міцну стільницю, захист, також треба ні будь придумати для видалення стружки з робочого поля. Найголовніше перший крок зроблено, а згодом і все інше буде.
