Саморобний плоттер або каттер, опис процесу виробництва

Саморобний обладнання, пристрої та пристосування для випуску виробів з металу, бетону, дерева, пластика і інших матеріалів: фото, креслення, схеми і покрокові інструкції з виготовлення своїми руками, опис пристрою і принципу роботи, переваг і функціональних особливостей

Опис технологій з виробництва різних промислових виробів в домашніх умовах: як зробити своїми руками вироби і товари промислового виробництва з металу, дерева, бетону, пластику, полімерних та інших матеріалів, висвітлення особливостей домашнього виробництва, його переваг і недоліків, поради та інструкції з організації виробництва своїми руками

Якщо Вас цікавлять напрямки: плоттер, каттер, своїми руками, саморобний, технологія виготовлення - Виробництво плоттера (каттера) - багато корисної інформації Ви зможете знайти в розділі: Виробництво своїми руками нашого Каталогу.

Подивитися всі Технологія виготовлення можна Тут.
>>

Опис процесу виробництва

Дивимося інші матеріали по темі:

Плоттер (графічний пристрій) - це широкоформатний принтер, якщо можна так сказати. Застосовується він в основному для друку креслень, планів. карт і схем. Хоча. якщо замінити графічний модуль на ніж. то отримуємо плоттер який може кроїти тканину або будь-який інший матеріал. будь то папір або наприклад клейонка. І називається він трохи по іншому - "каттер". Варто зауважити. що робить він це з високою точністю і на великих форматах! Сфер застосування плоттера безліч. Скрізь де необхідно мати під рукою схему. креслення. план - приходить на допомогу дана штуковина.

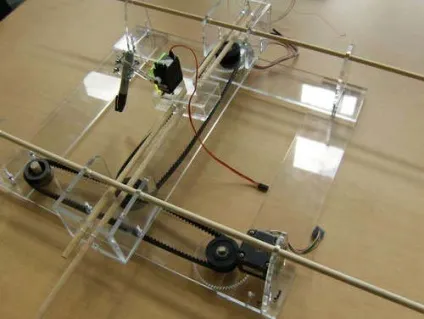

Пристрій саморобного плоттера:
XY плоттер має дві керуючих осі і спеціальний механізм для підйому і опускання пера. Плоттер має отвір у своїй базі, для установки фломастера. олівця або ручки. Дана конструкція була розроблена для друку на паперових або на будь-якій поверхні, такі як стіни, просто помістіть плоттер на поверхню і перо буде писати через отвір. Кожна вісь харчується від одного крокової двигуна і пасової передачі. Pen контроль осуществяется за допомогою сервоприводу. Всю електроніку контролює Arduino і харчується від мережевого адаптера 12 вольт.

Інструменти:
- Лазерне різання здатна різати частини до 18 "завдовжки.
- Стрічкова пилка
- Свердлильний верстат
- викрутка

Матеріали для виготовлення:
- Кілька листів 1/4 дюйма товщиною акрилу (з одного боку повинна бути не менше 18 "завдовжки).
- Тонкий лист 1/8 ДВП
- Кілька 1/4 дюйма дюбелів (металеві або дерев'яні - принаймні 18 ")
- 14 болтів невеликої довжини і гайки до них
- 28 шайб
