Саморобний болотохід-трицикл на іж планета 3

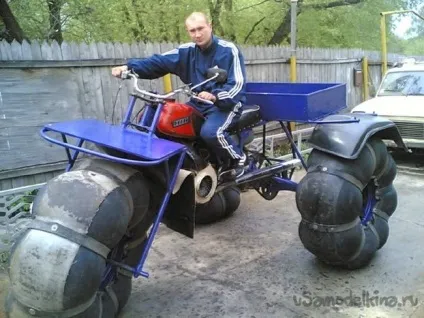

Конструкція цього саморобного болотоходи настільки проста, що її зможе повторити практично будь-який автолюбитель у власному гаражі. Основою болотоходи є мотоцикл ІЖ Планета 3. Мотоцикли Іж Планета частенько стають донорами в усюдихідних саморобки. це пояснюється в першу чергу витривалістю і невибагливістю їх двигунів.

Основною особливістю цього саморобного болотоходи є те, що при його конструюванні токарні роботи зведені до мінімуму. До токареві довелося звернутися за все раз, щоб вони вирізали посадочне місце на 50 зубової зірочці, щоб його посадити на диференціал москвичевских моста.

Міст узятий від москвича і модернізований. Вирізані болгаркою кріплення підшипників з ляльки, потім приварена бугельний дуга до панчохи моста (якщо її не приварити, то панчіх перекоробіт коли будете його розрізати навпіл), потім розрізаний сам панчіх, для того, щоб закріпити зірочку. Натягувач ланцюга запозичений також від комбайна.

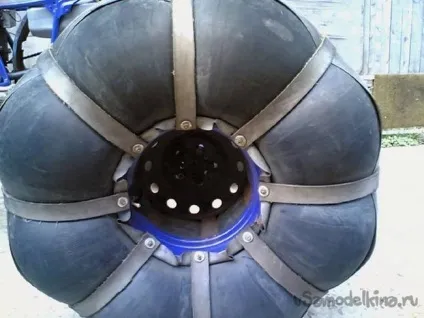

Камери КФ-97 використані від сільсько-господарського причепа трактора Т-150. Покришкою для такого камерного колеса є така ж камера, тільки розрізана по меншому діаметру. Спочатку одягається "покришка", потім перетягується ременями. Поперечні ремені-шлейки вийшли довгою 1,02м. а поздовжня смуга довжиною 3.5м. Ширина поздовжньої смуги 30 сантиметрів. Поперечні ремені з поздовжньою смугою з'єднані за допомогою болтів.

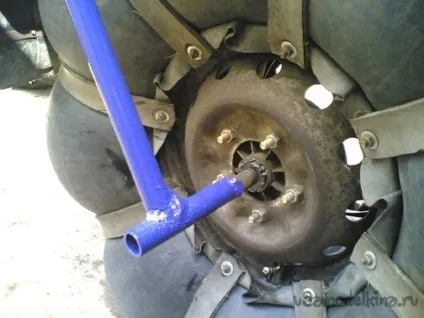

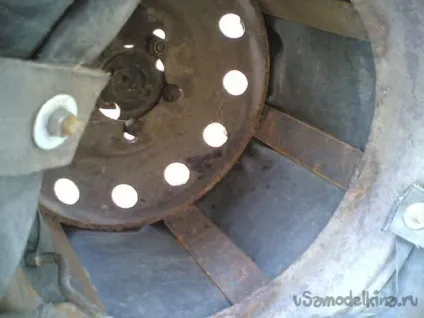

За основу були взяті диски від ниви, розрізані навпіл за допомогою невеликої болгарки і подовжені на 30 сантиметрів сталевими пластинами, привареними між половинками дисків (всього 6 пластин). Диск обтягнутий камерою від автомобіля ВАЗ, розрізаної по більшому діаметру. Так як диски використані від Ниви, а міст від москвича, то задні диски в місцях кріплення довелося підрізати.

Рама, гальма і передача

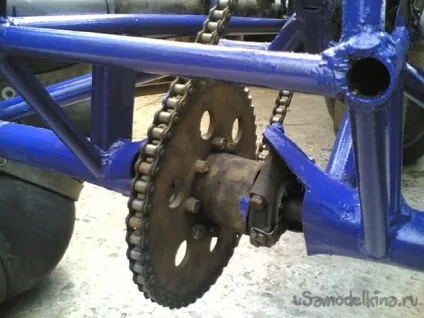

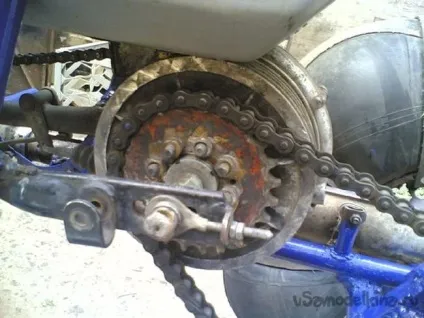

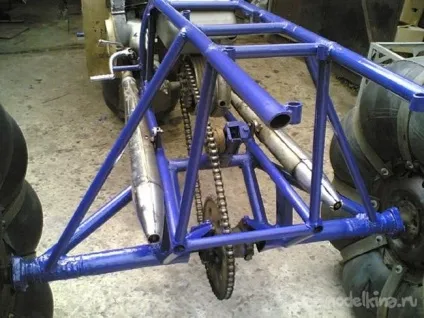

Рама від мотоцикла подовжена і посилена. Щоб маятникова вилка не «ходила", вона була приварена. Ланцюг і зірки запозичені у комбайна. Їхнє ставлення 2 до 1. Маленька зірка на 25 зубів, вона кріпиться до барабана за допомогою восьми розпеченим болтів на 10. Велика зірка на 50 зубів. Гальмівна система болотоходи нічим не відрізняється від будь-якої іншої, тому гальма залишені без змін. А ось барабан був модернізований під кріплення для зірочки.

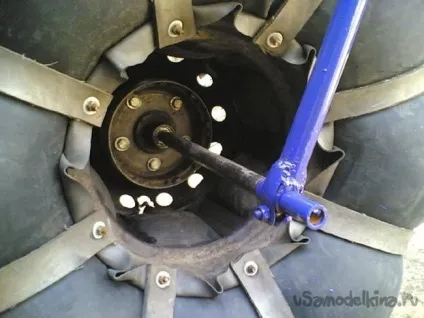

Довжина пір'я вилки цього болотоходи 800мм, в той час як її ширина приблизно дорівнює 700мм. Ось переднього колеса використана від донора- мотоцикл ІЖ. З одного боку до осі приварена подовжує труба довжиною 500мм. Ця труба вставляється в модернізований Хмельніцкійій барабан прикручений до колесу.С іншого боку вісь вкручується в той же кріплення, що і на пере вилки. Кріплення було відрізано від амортизатора і приварене до пера (на фотографії його не видно так як воно вставлено в трубу і приварене).

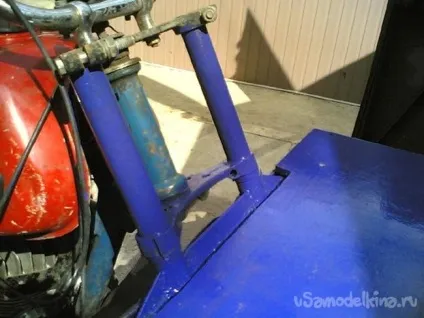

До керма болотоходи вилка кріпиться досить просто. В кріплення амортизаторів вставлені 2 труби.

Двигун для всюдихода

Двигун від мотоцикла ІЖ-Планета 3 з повітряним примусовим охолодженням від мотоколяски СЗД (в народі "Инвалидка"). Колінвал стоїть рідний - планетовскій, а не "СЗДшний", так як посадочне місце під генератор у "СЗДшного" не підходить (воно більше), а на болотоходи варто котушка запалювання Іж 6v.

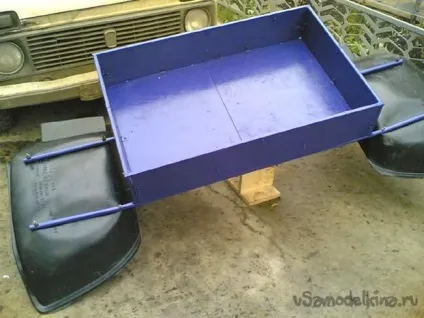

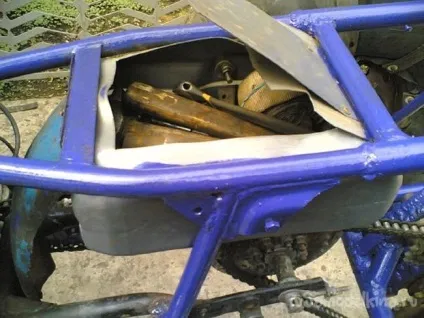

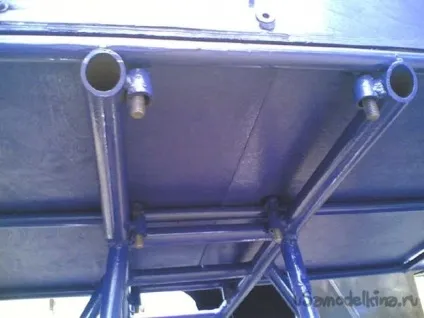

Кузов трицикла зроблений знімним. Спочатку болотохід замислювався без кузова, але це вкрай незручно так як постійно потрібно з собою щось возити. Крилами служать пластикові підкрилки передніх коліс від УАЗ 469 і кріпляться до кузова. Під сидінням відведено місце для зберігання інструментів. Воно зроблене з десятилітровій каністри.
