Ручний гравер своїми руками, зроби сам

Доброго всім часу доби. Давно збирався розповісти про цей інструмент, але зібрався тільки зараз.

І так предстовляю вашій увазі РІЧНИЙ гравер ну або ручний фрезер. Застосувань такої речі я знайшов багато, від малюнків на склі до підточки в важко доступних місцях.

Перед вами зовнішній вигляд устроуства. Складається з коробки для електроприводу, троса (взяв тросик спідометра від авто), власника і ріжучої частини.

І так обовсем по порядку.

Усередині коробки знаходиться двигун від котушкового магнітофона. Боліше потужність двигуна не потрібна. За допомогою перехідної муфти вал двигуна з'єднаний з приводним тросом.

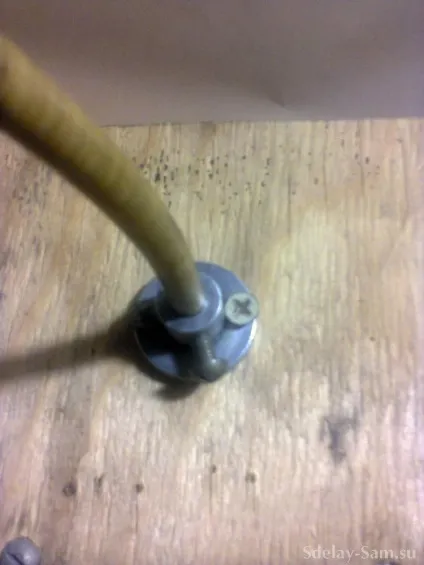

Оболонка троса жорстко з'єднана з корпусом.

Так само зовнішня оболонка троса жесткосоедінена з ручкою-тримачем. Ручку Витачів з склотекстоліти. Усередині просверліно ступеневу отвір таким чином, що б міцно тримати оболонку троса, вільно проходив обертає ся трос до робочого органу, і ще на кінці держателя вставлена ​​трубка всередині каторой обертається привід патрона.

Патрон складається з двох половинок скріплених вінтом.В подібний потрон можна затиснути ріжучий інструмент від 2 до 5 мм діаметром. Головне Не забувайте про балансуванню патрона і повної сумісності квадрата приводу потрон і віконець самого патрона.

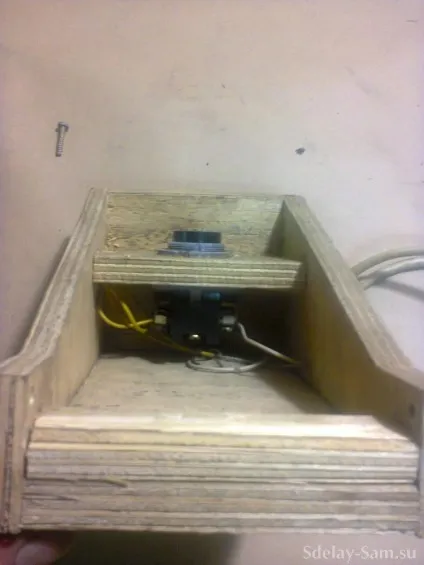

Так як працюючи з таким інструментом руки зайняті, а обертатися постійно він не повинен я зробив до нього педаль. Простою конструкції.

Як Коммутаційне апарату ісполізовал звичайну толчковую кнопку.

Зроблено, працює і це головне. в медтехнііке можна купити і фрези і диски відрізні малогабаритні і для них є оправлення. під все це можна зробити одну цангу для затиску цих інструментів. У радіомагазині можна знайти комплект цанг (6-7 шт) можна затискати свердла від 0.5 до 3мм.Но це для мініатюр.
