Розрахунок зливового стоку

Розрахунок зливових (дощових) стоків виконується для визначення секундної витрати і гідравлічесгого розрахунку зливової каналізації виходячи з площ і характеристик басейнів водозбору.

приклад розрахунку

де zmid - середнє значення коефіцієнта, що характеризує поверхню басейну стоку, визначається відповідно до п. 7.3.1, zmid = 0,291;

А, n - параметри, які визначаються згідно з п. 7.4.2

де q20 = 70 - інтенсивність дощу, л / с на 1 га, для даної місцевості тривалістю 20 хв при Р = 1 рік, яка визначається за ріс.Б.1

n = 0,48 - показник ступеня, який визначається за табл. 9

mr = 120 - середня кількість дощів за рік, що приймається за табл. 9;

Р = 0,33 - період однократного перевищення розрахункової інтенсивності дощу, який приймається за табл.10;

γ = 1,33 - показник ступеня, що приймається за табл. 9.

F = 6,91 - розрахункова площа стоку, га;

tr - розрахункова тривалість дощу, рівна тривалості протікання поверхневих вод по поверхні і трубах до розрахункової ділянки, хв, і визначається відповідно до п. 7.4.5.

Розрахунковий витрата дощових вод для гідравлічного розрахунку дощових мереж qcal, л / с, слід визначати за формулою (14)

tr = tcon + tcan + tp = 11,7 хв

tcon - тривалість протікання дощових вод до вуличного лотка або при наявності дощоприймачів в межах кварталу до вуличного колектора (час поверхневої концентрації), 5 хв, визначається згідно з п. 7.4.6

Час поверхневої концентрації дощового стоку слід визначати за розрахунком або приймати в населених пунктах при відсутності внутрішньо квартальних закритих дощових мереж рівним 5-10 хв або при наявності їх рівним 3-5 хв.

tсаn - то ж, по вуличним лотків до дощоприймача (при відсутності їх в межах кварталу), що визначається за формулою (15)

де lcan = 0 - довжина ділянок лотків, м;

tp - то ж, по трубах до розраховується перетину, яка визначається за форму-ле (16)

Тривалість протікання дощових вод по трубах до розраховується перетину tp, хв, визначається за формулою:

де Lp - довжина розрахункових ділянок колектора, 400 м;

Vp - розрахункова швидкість течії на ділянці, 1,0 м / с

Середнє значення коефіцієнта стоку zmid слід визначати як середньозважену величину в залежності від коефіцієнтів z, що характеризують поверхню і прийнятих по табл. 14 і 15.

Розрахунковий витрата дощових вод для гідравлічного розрахунку дощових мереж qcal, л / с, слід визначати за формулою 12:

Qcal = β * qr = 286,2 л / с

де β - коефіцієнт, що враховує заповнення вільної ємності мережі в момент виникнення напірного режиму й визначається за табл.8, β = 0,76

Підбираємо розрахунковий діаметр труби перед резервуаром і очисними спорудами.

Кількісна характеристика поверхневого стоку з території.

Річний обсяг поверхневого стоку.

Середньорічний обсяг поверхневих стічних вод, що утворюються на майданчику в період випадання дощів, танення снігу визначений за формулою:

Середньорічний обсяг дощових (Wд) і талих (Wт) вод визначено за формулами:

Wд = 10hд ψд F = 18677,5 м 3 / рік;

Wт = 10hтψтF = 9770,7 м 3 / рік;

ψ - усереднений коефіцієнт стоку, п.5.1.3-5.1.5 (1), п.7.2.1-7.2.6 (3);

де F = 6,91 га - загальна площа стоку

hд - шар опадів, мм, за теплий період року, визначається по табл.4.1 (2), 423 мм;

hт - шар опадів, мм, за холодний період року, табл. 3.1 (2), 202 мм;

ψд = 0,639 - усереднений коефіцієнт стоку, п.7.2.3 табл.7 (3);

ψт = 0,7 - усереднений коефіцієнт стоку, п.7.2.5 (3);

Усереднений коефіцієнт стоку ψд слід визначати як середньозважену величину в залежності від коефіцієнтів ψд. характеризують поверхню і прийнятих по табл. 7 (3).

Загальний річний обсяг поливомийні вод (Wм), м3, що стікають з площі стоку, визначається за формулою:

Wм = 10 m k Fмψм = 1395,0 м 3 / рік

де m - питома витрата води на мийку дорожніх покриттів (як правило, приймається 1,2-1,5 л / м2 на одну мийку);

до - середня кількість мийок на рік (для середньої полосиУкаіни становить близько 150);

Fм - площа твердих покриттів, що піддаються мийці, 1,55 га;

ψм - коефіцієнт стоку для поливомийні вод (приймається рівним 0,5);

Середньорічний обсяг поверхневого стоку складе:

Wг = 29843,2 м 3 / рік

Маючи середньорічний обсяг поверхневого стоку, переводимо його в середньодобовий обсяг.

Середньодобовий обсяг річного стоку - 81,8 м3 / добу

Максимальний добовий обсяг дощового стоку від розрахункового дощу Wоч, м3, що відводиться на очисні споруди з житлових територій і майданчиків підприємств, визначається за формулою:

Wоч = 10 * hа * F * ψmid = 574,0 м 3 / сут

де ha - максимальний шар опадів за дощ, мм, стік від якого піддається очищенню в повному обсязі, 13,0 мм;

ψmid - середній коефіцієнт стоку для розрахункового дощу (визначається як середньозважена величина в залежності від постійних значень коефіцієнта стоку ψi, для різного виду поверхонь по табл. 7, п.7.2.3 (3)), 0,639;

F - загальна площа стоку, 6,91 га

Максимальний часовий обсяг дощового стокаWоч.ч = 574,0 / 6 = 95,7 м 3 / ч

Розрахунок талих вод

Максимальний добовий обсяг талих вод Wт.сут, м3, в середині періоду сніготанення, що відводяться на очисні споруди з житлових територій і промислових підприємств, визначається за формулою:

Wт.сут = 10 ψтKу F hc = 69,1 м 3 / сут

де ψт - загальний коефіцієнт стоку талих вод (приймається 0,5-0,7);

F - площа стоку, 6,91 га;

Ку - коефіцієнт, що враховує частковий вивіз і прибирання снігу, визначається за формулою:

Fу - площа, очищається від снігу (включаючи площу покрівель, обладнаних внутрішніми водостоками) 6,21 га;

hc - шар талих вод за 10 денних годин, мм, приймається в залежності від розташування об'єкта. Межі кліматичних районів визначаються по карті районування снігового стоку, наведеної в п.5.2.6 (1) і Додатку 1 (1), а також ріс.В.1 (3), 20 мм;

Сприяння в оформленні заявок для участі в Федеральних цільових Програмах (ФЦП).

Всі технічні та технологічні рішення ми приймаємо на підставі варіантного проектування і порівняння всіх техніко-економічних параметрів, в тому числі експлуатаційних.

Сприяння в оформлення заявок на отримання грошових коштів з регіональних бюджетів (ТЕО, Обгрунтування).

Розробка ТЕО (техніко-економічного обґрунтування) проекту на початкових етапах реалізації інвестиційного задуму.

Консультації з питань кредитування в європейських банках і залученні грантів.

Сприяння в залученні кредитних коштів, для реалізації енергосервісних контрактів (енергоефективність), і екологічних проектів.

Сприяння при розробці інвестиційних програм.

Консультування в області проектування, стадії проектування, етапи проектування, узгодження, необхідна початково-дозвільна документація і т.п.

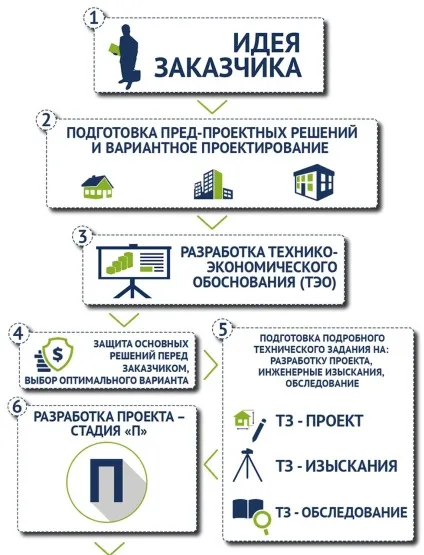

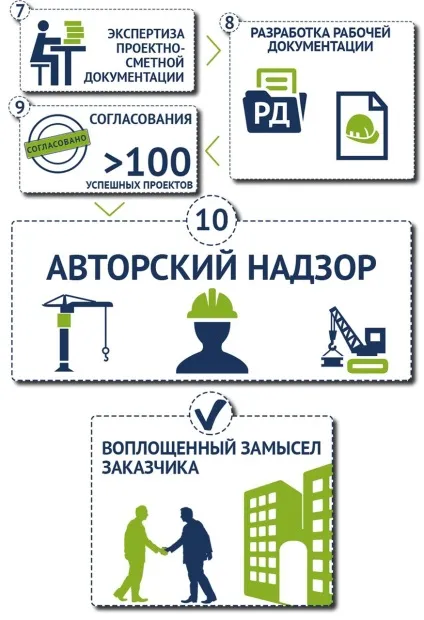

Як ми проектуємо
