Розрахунок необхідної кількості світильників при заданій освітленості

У кожному проекті з висвітлення потрібно провести розрахунок кількості світильників. Як правило, при розрахунку кількості світильників проектувальники користуються методом коефіцієнта використання світлового потоку. У цій статті розповім, як користуватися цим методом, які дані необхідно мати для розрахунку і запропоную свою програму.

Розрахунок необхідної кількості світильників при заданій освітленості

Розрахунок світильників виконують для кожного приміщення. Для цього знадобляться наступні дані, які беруться з планування архітекторів:

А - довжина приміщення, м;

В - ширина приміщення, м;

H - висота приміщення, м;

H1 - відстань між світильниками і освітлюваної поверхнею.

Кожне приміщення в залежності від призначення (виконуваних робіт, розташування технологічного обладнання) має свою освітленість. Освітленість виробничих приміщень вибирається по розряду зорових робіт.

Е - необхідна освітленість поверхні, лк;

Маючи цю інформацію можна приступити безпосередньо до розрахунку кількості світильників.

2 Попередньо вибираємо потужність лампи в світильнику і відповідно її світловий потік. Фл -світлові потік однієї лампи, лм. Наприклад, лампа Т8 потужністю 18 Вт має світловий потік Фл = 1300лм.

3 Розраховуємо індекс приміщення за такою формулою:

4 По таблиці визначаємо коефіцієнт використання (К) освітлювальної установки, виходячи з типу світильника, коефіцієнтів відбиття стелі, стін і підлоги, а також розрахованого індексу приміщення.

5 Розраховуємо необхідну кількість світильників (N) для освітлення за формулою:

n - кількість ламп в світильнику;

ККД - коефіцієнт корисної дії світильника (вибирається по каталогу).

Ось ми і розрахували кількість світильників для конкретного приміщення. Знаючи, яка кількість світильників ми хочемо встановити в приміщенні, можна маніпулювати потужністю і кількістю ламп в одному світильнику, вибираючи більш потужні або менш потужні, змінюючи світловий потік однієї лампи.

У вас може виникнути питання, а де ж брати всі ці довідкові матеріали?

Необхідні рівні освітленості, коефіцієнти запасу можна знайти в нормативних документах, зазначених в кінці статті.

Технічні та експлуатаційні параметри джерел світла і таблиці коефіцієнтів використання представлені на другому і третьому аркушах програми для розрахунку кількості світильників. Інформація була взята з каталогу GVA Lighting.

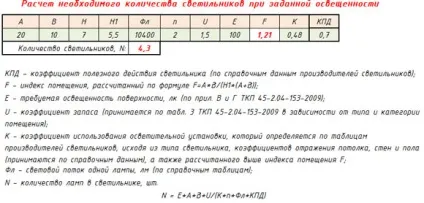

Зовнішній вигляд моєї програми:

Програма для розрахунку кількості світильників

Щоб отримати програму, зайдіть на сторінку МОЇ ПРОГРАМИ.

Перелік нормативних документів з розрахунку кількості світильників:

4 СНиП 23-05-95. Збірка правил. Природне і штучне освітлення (РФ).

Раджу почитати:

Користуючись Вашою програмою розрахунку кількості світильників при заданій освітленості і порівнюючи результат з розрахунковими даними, отриманими в програмі Dialux, отримав сильно розходяться результати. Наприклад, офісне приміщення 6 × 6 м, з підвісною стелею типу Armstrong, висота підвісу світильників - 2,7 м. Робоча поверхня - 0,8 м від підлоги. Нормована освітленість (при загальному освітленні) - 300 лк. Використовував світильники з лампами 4 × 18 Вт Osram Lumilux зі світловим потоком однієї лампи 1350 лм.

За Вашою програмою потрібно 8 світильників, а при такому кол-ве світильників розрахункова мінімальна освітленість на робочій поверхні не перевищує 200 лк. Як бути?

Сам постійно перевіряю свої розрахунки в програмі Dialux і помічаю часом різні результати. Тому я собі і замовив люксометр, щоб перевірити експериментально. Тут багато що залежить від різних коефіцієнтів. Іноді я собі намагаюся уявити цю освітленість, знаючи як світить лампочка 100Вт. Тобто світильник 4 × 18 - створює освітленість як 4 лампи розжарювання 100Вт. З приводу даного випадку, на роботі перевірю. що у мене виходить в програмі Dialux.

Дмитро, в даному випадку, думаю ви щось не правильно зробили. У мене Dialux автоматично поставив 6 світильників 4 × 14, середня освітленість 315лк.

4.1 Нормовані значення освітленості в цьому технічному кодексі наводяться в точках її мінімального значення на робочій поверхні в помещенійдля розрядних джерел світла, крім окремих випадків; для зовнішнього освітлення - для будь-яких джерел світла. "

Я розумію, що при розрахунку в Dialux необхідно орієнтуватися не на середню освітленість Eср, а на мінімальну освітленість Emin на робочій поверхні. Або я не правильно розумію?

Для освітлення прийняті світильники OPL / R-418 з 4 лампами Osram Lumilux 18 Вт (1350 лм) з електронного каталогу «Світлові технології» (cos (fi) = 0.96, ККД = 48%). Висота підвісу світильників - 2,7 м. Робоча поверхня - 0,8 м. Коефіцієнти відбиття: стелі - 0,7, стіни - 0,5, підлога - 0,2.

А тепер хочу зрозуміти алгоритм.

Вводжу вихідні дані в Вашу програму: A = 6м, B = 6м, H = 2,7 м, H1 = 1,9 м, Фл = 1350лм, N = 4лампи, U = 1,4, E = 300лк, ККД = 0,48 .

При розрахованому індексі приміщення 1,58 по таблиці (для світильника ЛВО11-4 × 18) методом інтерполяції розрахував коефіцієнт використання освітлювальної установки - K = 0,58.

При заданих параметрах програма визначила необхідну кількість світильників - 10,1.

Підставляю в змодельованої приміщення в програмі Dialux (коефіцієнти відображення поверхонь відповідають прийнятим у Вашій програмі) не 10, а 9 світильників (для симетричного розташування в 3 ряди по 3 світильника).

Запускаю розрахунок і отримую: мінімальна освітленість у робочій площині (на робочій поверхні 0,8 м від підлоги) становить 213 лк, середня - 397 лк.

Багато що пояснює тип вашого світильника. У нього дуже низький ККД. Мабуть в ньому варто пластиковий розсіювач.

Думаю ви правильно розумієте даний пункт ТКП.

Я вважаю, не слід звертати уваги на низьку освітленість в кутах, тому що це веде до збільшення кількості світильників. Думаю тут повинен бути здоровий глузд. Навіщо в кутку мати нормовану освітленість, якщо там буде стояти швидше за все якийсь шафа. Якщо взяти мій офіс, то в області 6 × 6 м розташовані 4 світильника ЛВО 4 × 18 КПД-90%. Як я вже говорив, скоро прийде поштою люксометр. буде цікаво))

Так що результати моєї програми (не я придумав цей розрахунок) і Dialux дуже схожі. Потрібно брати щось середнє.

Я не заперечую правильність розрахунків у Вашій програмі. Подібні розрахунки (алгоритми) я знаходив і на інших сайтах, користувався ними неодноразово.

В даному світильнику використовується опаловий розсіювач з ПММА в металевій рамці. Замінив даний тип світильників на стандартні ЛВО11-4 × 18 виробництва, наприклад, GVA Lightning, і вийшли інші цифри: для отримання середньої освітленості в 300 лк досить 4 світильників! При цьому середня розрахункова освітленість Eср на робочій поверхні 319 лк, мінімальна - 118 лк.

Добрий день, Ігорь.Мне здається, що Ваша програма розрахунку кількості світильників щось не враховує.

Ось приклад. Для освітлення виробничого приміщення 12мх18м вибрав світильник ЛПП22-2 × 58 з лампою Т5 (світловий потік 5200 лм), ККД = 86%. Коефіцієнти відбиття 0,8 / 0,8 / 0,3 (світильники на підвісах з кріпленням на тросі, металеві стіни, бетонна підлога).

1. Вказав розміри приміщення. Задав висоту стелі (низу балок перекриття) - 6 м, висоту підвісу світильників - 4 м.

2. Ввів число ламп в світильнику - 2 шт, і світловий потік однієї лампи - 5200 лм.

3. Задав освітленість - 200 лк (за завданням технолога).

4. Ввів коефіцієнт запасу - 1,4 (звідки взагалі береться це значення?).

5. За розрахунковим індексом приміщення 1,8 і коефіцієнтам відображення 0,8 / 0,8 / 0,3 (металеві стіни, бетонна підлога) вибрав коефіцієнт використання світильників - близько 0,8 (я так розумію, в таблицях він наводиться у відсотках , а у Вашій програмі його потрібно вводити в частках від одиниці?).

6. Отримав розрахункова кількість світильників - 9,1 шт.

Чи не замало 9 світильників для освітлення приміщення 216 кв.м. як вважаєте?

Люди розробили теорія, я лише реалізував алгоритм для зручної роботи. Користуються цим розрахунком адже давно.

Нарешті придбав собі люксометр, тому на цю тему ще будуть статті.

Добрий день, Ігор. Чи не могли б Ви внести зміни в програму з розрахунку кількості світильників, щоб розшифровка прийнятих в розрахунковій таблиці позначень (A, B, H, E, Фл і ін.) Була присутня в переліку під таблицею, як це зроблено для позначень «КПД - коефіцієнт корисної дії »і« F - індекс приміщення »?
