Розрахунок фундаменту як правильно виконати для будинку
Вибір типу фундаменту
Незважаючи на те, що першими виконуються земельні роботи по влаштуванню фундаменту, розрахунок його міцності і обсягу виробляється після того, як спроектований будинок. Це відбувається тому, що при виборі типу фундаменту та визначення його товщини необхідно розуміти силу вертикального навантаження, тобто необхідно зіставити площа будинку його вазі.
При цьому перед тим як обчислювати параметри підстави, варто з'ясувати тип грунту і ландшафтні особливості ділянки, на якій знаходиться будівельне пляма. Існує 4 види бази для будівлі:
- стрічковий фундамент 2 видів (мелкозаглубленний і заглиблений);
- палі;
- монолітна плита;
- стовпчастий фундамент.

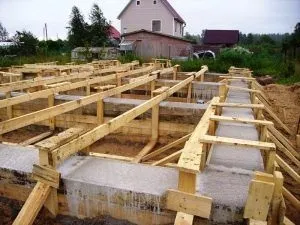

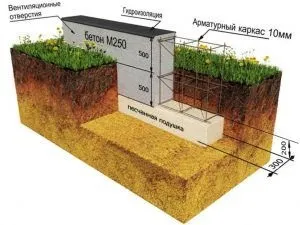

Мелкозаглубленних або заглиблена стрічка
Даний тип гнучкого підстави є фактично універсальним. Завдяки різниці заглиблення можна підібрати основу для будинку на будь-яких грунтах за винятком болотистих і торф'яних. З причини того, що влаштовується він в траншеї будь-якої ширини, даний тип чудово підходить для будинків зі складною плануванням.
Мелкозаглубленних стрічка застосовується для легких будівель: одноповерхових дачних будинків, лазень, господарських будівель. Заглиблений фундамент застосовується при будівництві будівель від 2 поверхів.
Така основа дозволяє влаштувати підвальні приміщення. На такій основі можна будувати будинок з використанням важких матеріалів для стін і перекриттів. Досить простий у виконанні, цілком можливо його самостійний пристрій. При правильному будівництві довговічний. Істотний недолік такої основи - це велика вартість і високий обсяг трудовитрат.
Така основа підійде для будівель, розташованих на болотистих і слабких грунтах. Він незамінний при будівництві будинків на ділянках з різкими перепадами висот. Це система паль, з'єднаних між собою металевою балкою або ЖБ плитою.
Як правило, такий тип фундаменту використовують при багатоповерховому будівництві.
Провести роботи по його пристрою самостійно неможливо, необхідно залучення важкої спецтехніки. Для приватної забудови така підстава матеріально досить затратно і виправдано лише в разі великих перепадів висот і заболоченість.
плитний моноліт
Плита, виконана з армованого монолітного бетону, поглиблюється в грунт, при цьому укладається на піщану або бетонну подушку.
Рекомендований до пристрою в областях з болотистим і торф'яним типом ґрунту.
Така підстава стане відмінним рішенням за умови високого залягання грунтових вод.
У цьому випадку висока опорна площа фундаменту і плита під будинком стане «плаваючим» підставою. Природно, виходячи з необхідного обсягу матеріалів, фундамент має високу вартість.
Стовпчастий фундамент
Використовують для маловисотних легких строеній.Данний тип базису незамінний при будівництві легких споруд з бруса на рухливих грунтах. Дуже поширений в північних широтах. Є альтернативою стрічкової основі з меншими матеріальними витратами.
Визначившись з типом ґрунту і в залежності від цього видом основи, переходимо до розрахунку фундаменту.
маса будинку
За допомогою цих даних, знаючи площу конструктивних елементів можна легко порахувати масу будинку.
Площа прямокутника обчислюється шляхом перемноження величин його сторін.
При наявності похилого даху знадобитися пригадати і формулу площі трикутника: S = 1 / 2A * H, де А-довжина підстави даху, Н-висота.
Приклад розрахунку ваги будівлі
Довжина стін зовнішніх: 2 * (10 + 8) = 36 м плюс внутрішня стіна 8 м. Разом 44м. Площа стін: (довжина стін на висоту на 2 поверху) 44 * 2,8 * 2 = 246,4 м2.Но ця не вся площа, тому що є ще зовнішні стіни даху, які трикутні. Площа однієї стіни даху = 1/2 * 10 * 3 = 15 м2. Їх буде 2, значить 30 м2.
Загальна площа стін 246,4 + 30 = 276,4 м2. Тепер, використовуючи таблицю, можна обчислити вагу стін. 0,51 / 0,15 = 3,4. 270 * 3,4 * 276,4 = 253 735 кг.
Щоб зробити правильний розрахунок ваги будинку, необхідно обчислити масу перекриттів: 8 * 10 = 80м2. У нашому випадку все перекриття виконані з плити, а значить їх вага: 80 * 3 * 500 = 120 000 кг.
Маса покрівлі 8 (довжина стіни) * 5,73 (довжина одного ската даху) * 2 (кількість скатів) * 80 = 7 334 кг.
Таким чином, розрахований вагу надземної частини нашого будинку дорівнює 253 735 + 120 000+ 7 334 = 381 069 кг.
Багато хто думає, що це остаточний вага і його варто розглядати при розрахунку фундаменту. Але, відповідаючи на питання: як правильно розрахувати фундамент під будинок, зауважимо, що враховувати необхідно вага будови повністю, тобто разом з вагою самого заснування. Саме тому спочатку ми визначаємося з типом ґрунту і вибором фундаменту відповідного виду.
Розраховуємо вага фундаменту
В процесі обчислень маси підстави ми зробимо розрахунок площі фундаменту. Отже, як вибрати фундамент і як його розрахувати? Припустимо, ми зупинили свій вибір на стрічковому заглубленном фундаменті, грунт нам це дозволяє.
Копати його ми будемо нижче глибини промерзання грунту. Плюс ми хочемо влаштувати підземний гараж. Значить, глибина буде 1,7 м плюс 0,5 м над рівнем грунту, всього 2,2 м. Довжина стрічки нам відома 2 * (8 + 10) + 8 = 44 м.
Навантаження на грунт становить 526069 / 26,4 = 19,92. Чи не заглядаючи в таблиці, зрозуміло, що значення дуже велике. Межі розрахункового опору грунту R0 определают за таблицями СНиП 2.02.01-83 «Підстави будівель і споруд» і рідко бувають вище 2,5.
У заданій ситуації доведеться або змінити тип фундаменту, наприклад, на фундамент. Або значно збільшити площу стрічкового фундаменту, розширивши його і збільшивши число поперечних стін.
Наслідки неправильного розрахунку фундаменту
Щоб не допустити подібних непорозумінь, розрахунок гнучких фундаментів будь-якої конфігурації або підстав іншого типу краще довірити фахівцям з інженерною освітою.
Вони виконають розрахунок проекту будівлі з урахуванням всіх параметрів і особливостей, при цьому будуть розраховані значення за двома групами граничних станів: за несучою здатністю і за деформаціями. В кінцевому підсумку, завжди буде з кого спитати.
Навіть якщо у вашому випадку коефіцієнт вийшов 1,1, тобто майже ідеальний, кілька разів перевірте всі розрахунки, перш ніж приступати до безпосереднього зведення фундаменту.
Від правильності розрахунків залежить не тільки надійність споруди, а й матеріально-витратна частина.
