Розгортання і його застосування

Розгортання є операцією чистової обработ-ки отворів, що забезпечує високу точність раз-мерів і чистоту поверхні. Ця операція виконує-ся за допомогою інструменту, званого рядків.

Розгортання отворів можна виконувати на свердлильних або токарних верстатах, а також вручну. Розгортки, що застосовуються для верстатного разверти-вання отворів, називаються машинними (рис. 106,

Б). Машинні розгортки відрізняються від ручних коротшою робочою частиною. Вони закріплюються в кача-ющихся (плаваючих) державках, встановлених в патроні або безпосередньо в шпинделі верстата. Ручний розгортці обертання повідомляється за допомогою воротка, який надягає на квадратний кінець хвостовика розгортки (рис. 106, а).

Розташовані на робочої частини розгортки ре-жущіе зуби виконуються прямими (прямозубі раз-

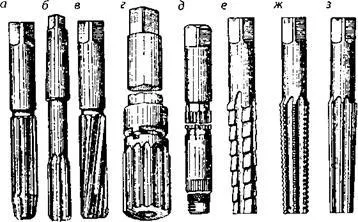

Мал. 106. Основні типи розгорток

Вертка, рис. 106, а) або з гвинтовими канавками (спіральні розгортки, рис. 106, б). Для розгортаючи-ня переривчастих отворів (наприклад, з поздовж-ними канавками) застосовуються не прямозубиє, а спіральні розгортки. Розгортки з правого гвинтовий канавки називаються праворежущімі, а з лівої гвинтової канавки - леворежущімі.

За формою оброблюваних отворів розгортки діляться на циліндричні (рис. 106, а, б, в, г, д) і конічні (рис. 106, е, ж, з). Ці розгортки роблять комплектами з двох або трьох розгорток в комплекті. Одна є чорновий, друга проміжної, а третя - чистової (рис. 106, е, ж, з).

За своєю будовою розгортки поділяють-ся на цілісні і насадні (рис. 106, г), з прямі-ми і гвинтовими зубами, постійні і регульо-ються. Пристрій регульованою розгортки заклю-чає в тому, що корпус її зроблений порожнистим коні-ного, з поздовжніми канавками, прорізаними між зубами на довжині робочої частини (рис. 106, д). При закручуванні гвинта його конічний кінець змушує зуби розгортки лунати; тим самим збільшується і регулюється в певних пре-справах діаметр розгортки.

Розгортка складається з трьох частин: робочої частини, шийки і хвостовика (рис. 107, а). Робоча частина в свою чергу складається з ріжучої, або забірної, частини, що калібрує циліндричної частини і зворотного ко-нуса. Ріжуча частина робиться конусної і виконує основну роботу по зняттю стружки. Ріжучі кром-ки забірної частини утворюють з віссю розгортки кут при вершині, рівний 2ср. Будь-яка ріжучакромка об-разует з напрямком подачі або віссю розгортки головний кут в плані ф. Цей кут приймається для ручних розгорток рівним 0,5-1,5 °, а для машинних розгорток 3-5 ° при розгортанні твердих металів
і 12-15 ° при розгортанні м'яких і в'язких метал-лов. На кінці забірної частини зуби мають скіс під кутом 45 ° Це охороняє ріжучі зуби від забо-ін і викришування.

Мал. 107. Елементи та геометричні параметри розгортки

Задній кут а зуба розгортки приймається рав-ним 6-15 ° (рис. 107, б). Великі значення беруться для розгорток великих діаметрів. Передній кут V для чорнових розгорток береться в межах від 0 до 10 °, для чистових розгорток V = 0 °

Сітка для (ріжучий) і калібруюча частини раз-вертка розрізняються формою зуба: на забірної частини зуб заточений до гостроти, а на калібрує кожен зуб має на вершині стрічку шириною 0,05-0,4 мм
(Рис. 107, г); призначення стрічки - калібрувати і загладжувати стінки, що розгортається отвори, при-даючи йому необхідні точність розміру і чистоту по-поверхні.

З метою зменшення тертя розгортки об стінки від-верстия на ділянці / 3 калібрує (рис. 107, а) утворений зворотний конус (розгортка зменшується в діаметрі з розрахунку 0,04 мм на кожні 100 мм дайни).

Розгортки виготовляють з рівномірним і нерав-номерним кроком зубів по окружності. Для ручного розгортання слід застосовувати розгортки з нерав-номерним кроком. Вони дають при розгортанні вруч-ву більш чисту поверхню отвори, а головне - обмежують можливість утворення так називаючи-емой огранки, при якій отвори виходять не циліндричної, а багатогранної форми. Машинні розгортки виготовляють з рівномірним кроком зубів по окружності.

Хвостовики ручних розгорток мають на кінці квадрати для воротка (рис. 107, а); у машинних раз-верткий хвостовики мають конічну форму (рис. 107, б).

Прийоми розгортання. Отвір під розгортку свердлять з малим припуском, що становить по діа-метру не більше 0,2-0,3 мм на чорнову розгорнення і не більше 0,05-0,1 мм на чистову. Великий припуск може привести до швидкого затуплення забірної частини розгортки, погіршення чистоти і точності від-верстия.

При ручному розгортанні розгортку закріплюють в воротки, змащують і потім вводять забірної годину-ма в отвір, направляючи її так, щоб осі отвер-сті і розгортки збіглися. В особливо відповідальних слу-чаях положення розгортки перевіряють по косинці в двох взаємно перпендикулярних площинах. Переконавши-шись в правильності положення розгортки, починаючи-

Мал. 108. Прийоми розгортання отворів ручними розгорненнями

Ють повільно обертати її вправо і одночасно зліг-ка натискають зверху (рис. 108, а). Вороток потрібно вра-щать повільно, плавно і без ривків. Не слід фор-сіровать розгортання збільшенням натиску навіть у тому випадку, якщо розгортка просувається легко. Вра-щення розгортки в зворотному напрямку здійснений-но неприпустимо, так як воно може викликати задираки на поверхні отвори або поломку ріжучих кро-мок розгортки. Розгортати отвори потрібно за один прохід і обов'язково з одного боку. Розгортаючи-ня можна вважати закінченим, коли робоча частина розгортки повністю пройде отвір.

Для розгортання отворів у важкодоступних місцях (рис. 108, в) застосовують спеціальні удли нітелей 2, що надягають на квадрат розгортки 1 як тор-цовий ключ; комірець ж надівається на квадрат тако-го подовжувача.

Необхідно пам'ятати, що розгортки відносяться до точних і дорогим інструментам, тому на правильність їх експлуатації та зберігання повинно бути звернуто особливу увагу. Розгорненнями сліду-ет користуватися тільки за призначенням, не можна дово-дить їх до надмірного затуплення. Зберігати їх нуж-но в дерев'яних гніздах або чохлах.
