Розбирання та збирання моторедуктора склоочисника ваз 2114, ваз 2115, ВАЗ 2113

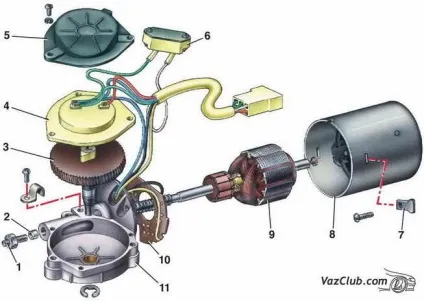

Деталі моторедуктора очищувача вітрового скла: 1 - завзятий гвинт; 2 - підп'ятник; 3 - шестерня редуктора; 4 - панель; 5 - термобиметаллический запобіжник; 6 - кришка; 7 - сухар; 8 - корпус електродвигуна; 9 - якір; 10 - щіткотримач; 11 - корпус редуктора

Для розбирання моторедуктора відверніть гвинти кріплення кришки 6 редуктора і зніміть її разом з панеллю 4 кінцевого вимикача ваз 2114. Потім відверніть гвинти кріплення корпусу 11 редуктора до корпусу 8 електродвигуна та послабити їх. Вийміть якір 9 електродвигуна лада Миколаїв 2.
Щоб зняти шестерню 3 редуктора, відверніть гайку кріплення кривошипа, зніміть стопорне кільце з осі і вийміть з корпусу вісь з шестернею і шайбами.
Після розбирання продуйте внутрішні порожнини електродвигуна стисненим повітрям для видалення відкладень вугільного пилу і перевірте стан щіток і колектора.
Щітки повинні вільно, без заїдань переміщатися в щеткодержателях, а пружини повинні бути цілими і мати достатню пружність. Колектор зачистите дрібнозернистою шліфувальною шкуркою, а потім протріть чистою ганчіркою, злегка змащеній технічним вазеліном. Якщо колектор сильно обгорів або зношений, то моторедуктор краще замініть новим.
Перевірте, чи немає слідів заїдання на шийках валу якоря. При необхідності зачистите їх дрібнозернистою шліфувальною шкуркою.
При складанні відводите щітки від колектора, щоб не поламати їх і не пошкодити їх крайок, а якір в корпус вставляйте з особливою обережністю, уникаючи ударів якоря про полюса, щоб не розбити їх.
Після складання, для центрування підшипників, постукайте дерев'яним молотком по корпусу моторедуктора, а потім перевірте його на стенді.
При установці кривошипа розташовуйте його так, щоб в кінцевому положенні він був паралельний короткою тязі очищувача ваз 2113 і спрямований в бік електродвигуна.

Дані для перевірки моторедуктора
Частота обертання валу моторедуктора ВАЗ 2115 при напрузі живлення 14 В, моменті навантаження 1,47 Н · м (0,15 кгс · м) і температурі навколишнього середовища 25 ± 10 ° С, хв-1:
перша (мала) 30-40
друга (велика) 55-70
Споживана сила струму при зазначеному вище моменті навантаження, А, не більше:
на першій швидкості 3,5
на другій швидкості 5
