Розбирання пральної машини Верхня кришка

• Відвертають два гвинти, що кріплять кришкук корпусу;
• Знімають кришку, зрушуючи її назад, а потім піднімаючи догори.

Задня кришка

• - Відвертають п'ять гвинтів, крепящіхкришку до корпусу;
• - Відхиляють кришку на 90 ° по відношеннюдо корпусу і звільняють її з прорізів.

Нижня декоративна панель
Повертають на 90 ° вліво гвинти, що фіксують панель, і знімають ее.Передняя панель

• Натиснувши кнопку відкриття дверцят люка, відкривають люк;
• За допомогою плоскогубців знімають затискачі, якими ущільнювач люка скріплюється спередней панеллю (рис. 1);

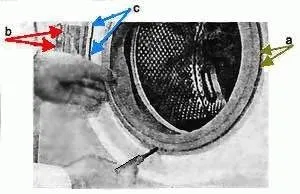

Мал. 1. Демонтаж ущільнювача дверцята люка

• Відокремлюють ущільнювач люка від переднейпанелі;
• Відвертають два гвинти, якими до передньої панелі кріпиться замок дверцят люка (поз. B на рис. 1);
• Знімають нижню декоративну панель;
• Відвертають гвинти, якими передняяпанель кріпиться до корпусу машини (рис. 2);

Мал. 2. Гвинти кріплення передньої панелі

• Зрушуючи передню панель вниз, отделяютее від корпусу машини (рис. 3).

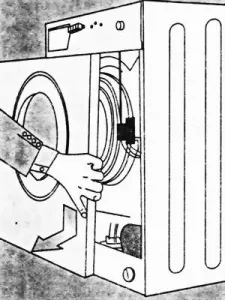

Мал. 3. Демонтаж передньої панелі Дверцята люка

• Натиснувши кнопку відкриття дверцят люка, відкривають люк;
• Відвертають два гвинти, якими дверцалюка кріпиться до петлі.

Внутрішній обід дверцята люка

• Знімають дверцята люка;
• Вводять шліц плоскої викрутки в зазор збоку петлі і знімають внутрішній обід сфіксірующіх його затискачів.

скло люка

• Знімають дверцята люка і внутрішній обід;
• Знімають скло з затискачів на внутреннемободе дверцята.

засувка замка

• Знімають дверцята люка і внутрішній обід;
• Відвертають два гвинти на внутреннемободе;
• Знімають затискач засувки з осі на внутрішньому ободі дверцят.

шарнір дверцят

• Знімають дверцята люка;
• Знімають хомут, яким ущільнювач люка скріплюється з передньою панеллю;
• Знімають ущільнювач люка;

Відвертають два гвинти, які кріплять петлю до передньої панелі (поз. З на рис. 1) .Рукояткі термостата і КА
Обидві рукоятки знімають, потягнувши їх на себе (при зворотному монтажі слід звернути увагу на положення осі термостата) .Панель розподільника миючих засобів

• Висувають бункер для миючих засобів;
• Натиснувши на сифон, витягають бункер повністю;
• Перевернувши бункер, знімають панель, віджимаючи за допомогою викрутки фіксатори.

Панель управління

• Витягають бункер для миючих засобів;
• Знімають рукоятки термостата і КА;
• Відвертають гвинт, що фіксує панельуправленія (поз. А. Рис. 4);
• Знімають панель управління з затискачів, що кріплять її до несучої панелі.

Мал. 4. Гвинт кріплення панелі управління Несуча панель

• Знімають верхню кришку і панель управління;
• Відвертають гвинти, що кріплять розподільник миючих засобів, від'єднують електричні дроти, що підходять до несучої панелі;
• Відвертають 6 гвинтів, що кріплять несучу панель до корпусу, і знімають панель.

Командоапарат

• Знімають верхню кришку і бункер длямоющіх засобів;
• Знімають рукоятки термостата і КА;
• Знімають панель управління;
• Відвертають гвинт на осі КА (рис. 5);

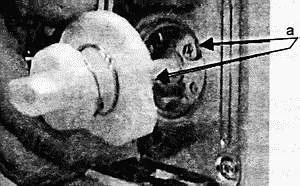

Мал. 5. Гвинт на осі КА

• Потягнувши на себе кулачок, знімають його смокчи (рис. 6);

Мал. 6. Демонтаж КА

• Відвертають два гвинти, які кріплять КА до несучої панелі (поз. А, рис. 6);
• Повертаючи КА, один за іншим знімають з нього дроти.

термостат

• Знімають верхню кришку і бункер длямоющіх засобів;
• Знімають рукоятки термостата і КА;
• Знімають панель управління;
• Відвертають два гвинти, якими термостат кріпиться до несучої панелі;
• Відвертають гвинт, яким кріпиться жгутпроводов. Знімаючи з джгута затискачі, звільняють капілярну трубку. Витягають колбу термостата з гнізда в баку (поз. А. Рис. 7).

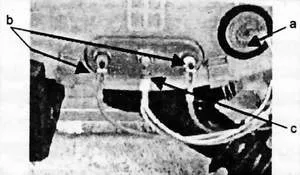

Мал. 7. Кріплення Тена і колби термостата Реле рівня

• Знімають передню панель;
• Відвертають гвинт, яким кріпиться жгутпроводов;
• Відвертають гвинт, яким кріпиться реле рівня (поз. B на рис. 8);

Мал. 8. Реле рівня і замок дверцят люка

• Від'єднують дроти від реле рівня;
• Повернувши реле рівня на 90 °, ізвлекаютего з кріпильної скоби.

Модуль контролю швидкості

• Знімають передню панель;
• Витягають модуль контролю швидкості ізгнезда і від'єднують від нього дроти.

кнопки

• Знімають верхню кришку і бункер длямоющіх засобів;
• Знімають рукоятки термостата і КА;
• Знімають панель управління;
• Знімають накладки кнопок;
• Витягають кнопки з гнізд на несучої передній панелі;
• Від'єднують дроти.

Шкали командоаппарата і термостата

• Знімають верхню кришку і панель управління;
• Віджимають засувки на панелі управління, що фіксують шкали.

(При зворотному монтажі шкали вкладиваютсяв засувки і повертаються так, щоб поглиблення в задній нижній частині шкал було направлено вниз. При цьому рукоятку термостата або КАповорачівают так, щоб проріз на рукояткебила спрямована догори. Слід звернути увагу на правильність монтажу шкал.) Помехоподавляющие фільтр

• Знімають верхню кришку;
• Від'єднують дроти від Помехоподавляющие фільтра;
• Відвертають два гвинти в пластиковій коробці, що знаходиться біля задньої стінки корпусу машини, якими кріпиться помехоподавляющійфільтр;
• Знімають фільтр, послабивши штифт М8.

Електромагнітний клапан

• Знімають верхню кришку;
• Від'єднують дроти від ЕК;
• Зрушують назад хомут на шлангу ЕК і знімають шланг;
• Натиснувши викруткою на засувку, яка зміцнює клапан до корпусу машини, повертають ЕКпротів годинникової стрілки і знімають його.

Замок дверцята люка

• Натиснувши кнопку відкриття дверцят люка, відкривають люк;
• Знімають хомут, яким ущільнювач люка скріплюється з передньою панеллю, і отделяютуплотнітель (рис. 1);
• Відвертають два гвинти, якими замоккрепітся до корпусу машини (поз. А. Рис. 1);
• Знімають передню панель;
• Знімають тросик з замку (поз. А, рис. 8);
• Виймають замок з гнізда;
• Від'єднують дроти.

Кабель безпеки люка

• Знімають верхню кришку і передню панель;
• Знімають затискач кріплення втулки, по якій проходить провід замка;
• Потягнувши донизу, стягують втулку тросіка.Отцепляют тросик від замку;
• Віджимають пластмасові засувки замка івитягівают тросик.

ТЕН

• Знімають передню панель;
• Від'єднують дроти (поз. B, рис. 7);
• Послаблюють затяжку болта М6 і знімають ТЕН з кришки бака (поз. С. Рис. 7).

(При зворотному монтажі Тена необходімопроследіть, щоб він потрапив в фіксірующуюскобу.) Зливний насос

• Знімають передню панель;
• Від'єднують дроти (поз. А, рис. 9);
• Від'єднують шланг, що йде від бака іслівной шланг (поз. С, рис. 9);
• Відвертають гвинт, який кріпить насоск корпусу машини (поз. І, рис. 9);
• Повернувши насос, знімають його.

Мал. 9. Демонтаж зливного насоса Ущільнювач колби термостата

• Знімають передню панель;
• Виймають колбу термостата з кришкібака;
• Обережно (без застосування інструментів) отримують ущільнювач колби термостата з отвору в кришці бака (поз. А. Рис. 7);

(При зворотному монтажі звернути увагуна якість посадки ущільнювача в отверстіікришкі бака.) Ущільнювач люка

• Знімають передню панель;
• Послаблюють затяжку кріплення хомута;
• Обережно (без застосування інструментів) знімають ущільнювач люка.

(При зворотному монтажі звернути увагу, щоб отвори ущільнювача знаходилися в нижній частині кришки бака.) Трубка затоки води в бак

• Знімають передню панель;
• Віджавши дротяний кріпильний хомут, знімають трубку зі штуцера розподільника миючих засобів;

- Обережно (без застосування інструментів) витягають трубку.Трубка подачі води з бака до слівномунасосу

• Знімають передню і декоративну панелі і верхню кришку;
• Знімають трубку відбору тиску з релеуровня;
• Знімають хомут, що кріпить трубку подачіводи до патрубку бака;
• Знімають пружинний хомут з ​​патрубка насоса і перерізають пластиковий хомутик, що кріпить трубку подачі води до бака;
• Витягають трубку подачі води.

Приводний ремінь

• Знімають задню кришку;
• Обертаючи шків, знімають приводний ремінь (рис. 10).

Перед зворотного установкою ременя очіщаютшків від загрязненій.Шків

• Знімають задню кришку і приводний ремінь (рис. 10);
• Відвертають болт, що кріпить шків до валубака (поз. B, рис. 10);
• Знімають шків з вала.

Не допускається повторне іспользованіеболта, що кріпить шків до валу барабана. Прісборке машини необхідно замінити болт наново.

Мал. 10. Демонтаж приводного ременя Електродвигун

• Знімають задню кришку і приводний ремінь (рис. 10);
• Знімають з електродвигуна роз'єм живлення;
• Відвертають болт, що кріпить електродвигун до баку;
• Знімають електродвигун з амортизуючої підвіски.

Шнур живлення

• Відключають шнур від мережі живлення;
• Знімають кришку клемної коробки, отжавзащелкі по обидва її боки (рис. 11);
• Послаблюють гвинт, що кріпить шнур живлення;
• Відвертають гвинт, що кріпить провід заземлення;
• Відвертаючи гвинти клем, отсоедіняютшнур харчування.

Мал. 11. Демонтаж кришки клемної коробки Верхній противагу

• Знімають верхню кришку;
• Відвертають гвинти і снімаютпротівовес.

Нижній противагу і передня кришкабака

• Знімають передню панель;
• Відвертають гвинти і снімаютпротівовес;
• Видаляють 12 затискачів, якими крепітсяпередняя кришка бака, і знімають кришку.

ущільнювач бака

• Знімають передню панель;
• Знімають нижній противагу, ТЕН і колбутермостата;
• Знімають затискачі з кришки бака;
• Знімають кришку бака і кладуть її горизонтально ущільнювачем вгору;
• Знімають ущільнювач.

(Коли встановлю¹те шов ущільнювача повинен збігатися з монтажним елементом кришкібака.) Барабан

• Знімають передню панель, кришку бака і задні кришку;
• Знімають шків;
• Витягають барабан з бака.

амортизатор

• Знімають задню кришку;
• Виймають палець з вузла кріплення амортизатора до баку, віджавши засувки на гострому концештіфта (поз. А, рис. 12);
• Виймають палець з вузла кріплення амортизатора до корпусу пральної машини (рис.12).

Мал. 12. Вузол кріплення амортизатора Зливний шланг

• Знімають передню панель;
• Віджавши кріпильний хомут на вхідному штуцері зливного насоса, зрушують його назад (поз. С, рис. 9);
• Знімають зливний шланг з насоса;
• Знімають кріплення зливного шланга на задньому частини корпусу машини;

Увага: в шлангу є залишки води.

• Витягають зливний шланг спереду пральної машини.
