Розбирання планшетного комп’ютера viewsonic viewpad7 і ремонт гнізда usb

Як розібрати і відремонтувати планшет ViewSonic ViewPad7

Скажемо відразу - то, що на вигляд здається звичайним гніздом USB у цього планшета не зовсім USB. Точніше USB з 10 контактами. У нашому випадку гніздо було відламано повністю, тобто відразу від всіх контактів, та так, що і доріжки пошкодилися. Тому ремонт був не з легких.

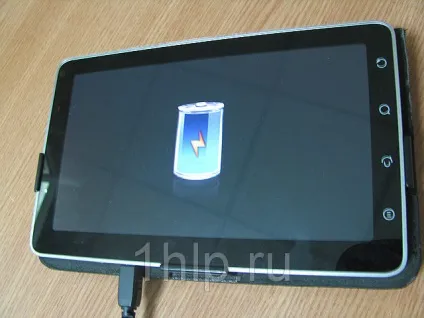

Ось власне сам девайс.

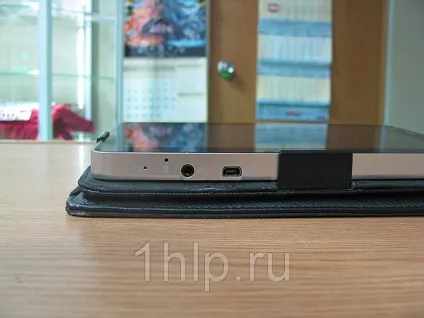

Ось воно - поламане гніздо, хоча на вигляд цілком ціле. Треба сказати, вже далеко не перший раз стикаємося з тим, що акуратні господарі якимось незбагненним чином вдавлюють гнізда при установці девайса на зарядку. Але на це є пояснення - якість пайки цих гнізд. Наприклад, в планшеті від AIWA гніздо взагалі трималося тільки на контактах. І не втрималося.

Отже, розкриваємо! На перший погляд може здатися, що задня кришка планшета тримається виключно на засувках. Але це не так. Під кришкою кардридера є один єдиний гвинтик, який слід видалити.

Після його видалення легко і обережно розкриваємо задню кришку, відстібаючи внутрішні засувки по периметру планшета ViewSonic ViewPad7.

Роз'єм зверху виявився закритий додатковою припаяної пластиною, сенс якої неясний - адже вона також відламалася разом з роз'ємом.

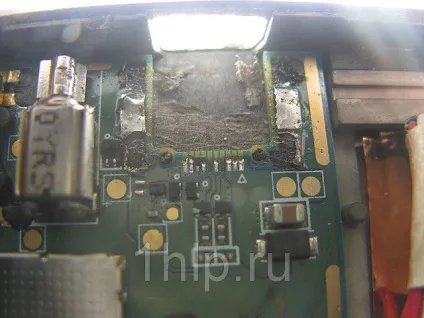

Після вилучення її та роз'єми USB перед нами відкрилася така картина:

Як видно на фото вгорі, контактні доріжки пошкоджені, але якість друкованих провідників хороше, тому вони хоча б залишилися на платі, а не злетіли разом з роз'ємом. А ось і сам роз'єм USB - цілий і майже неушкоджений.

Ось цих чотирьох силових лапок з боків роз'єму виявилося явно недостатньо.

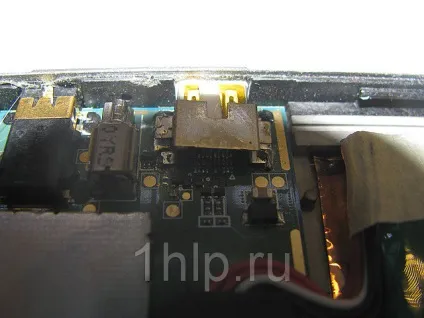

Надалі, при установці роз'єму пайка йшла не тільки цих чотирьох Контата, але і пропаивают сам металевий корпус. Так що тепер теоретично планшет зможе витримати падіння на підлогу зарядкою вниз. Далі, після фіксації роз'єму відновлюються друковані провідники і паяются безпосередньо все 10 висновків.

Після монтажу планшет збирається і починає заряджатися від мережі.

УСЕ! Планшетний комп'ютер ViewSonic ViewPad7 готовий!
