Розбір задніх дверей на ford fusion

Знадобилося мені розібрати двері з двох причин:

1. Тріск зсередини навіть при тихій музиці (потрібно знайти елемент)
2. Мерехтіння підсвічування двері (десь кз або поганий контакт)

Погуглити - начебто не дуже складно. Вибрався на дачу і приступив. Відразу скажу, що виникає два моменти при розборі, які доводиться супроводжувати нецензурною лексикою протягом досить тривалого часу :) В інших фотозвітах на просторах інтернету ці моменти висвітлені побіжно, тому я акцентую на них увагу, щоб показати як саме все треба робити і розбір вашої двері пройшов приємніше))

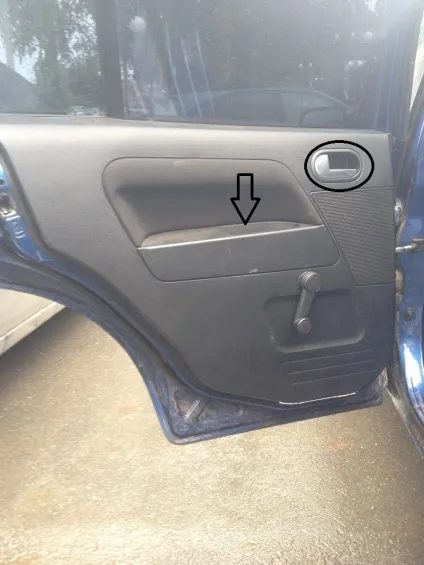

Мал. 1 Верхня панель кріпиться на два болта і пластикові засувки. Місцезнаходження болтів я виділив.

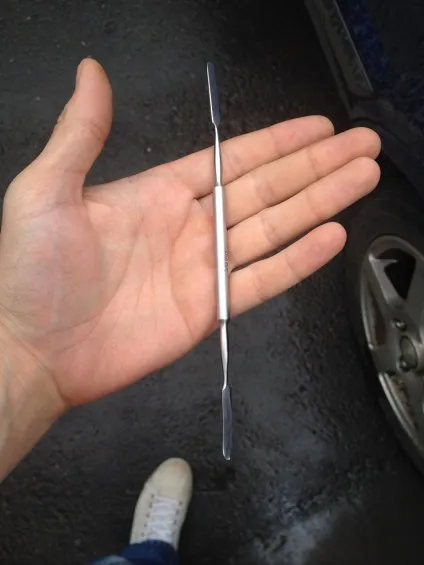

Мал. 2 Використовую для колупання пластика таку стоматологічну штуку. Раджу обзавестися - стане в нагоді завжди

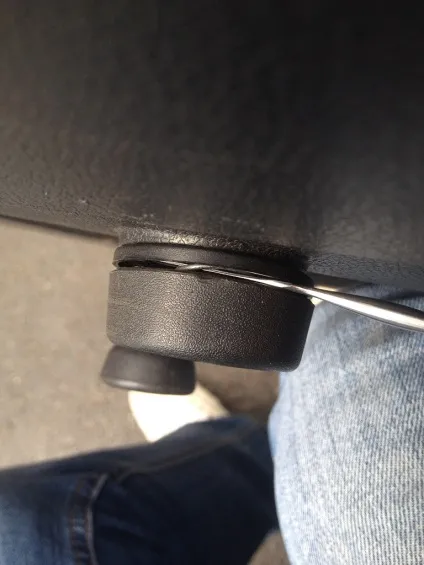

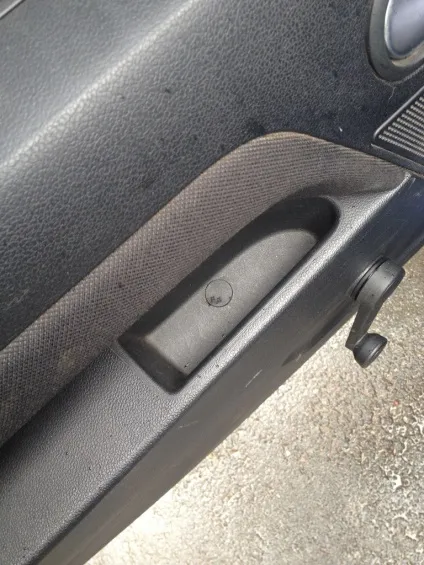

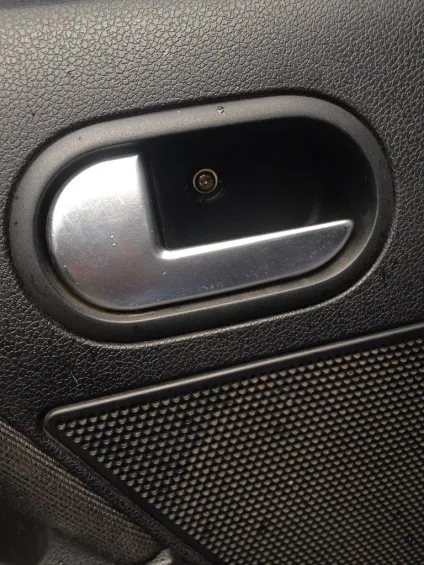

Мал. 3 Заглушка болта в ручці

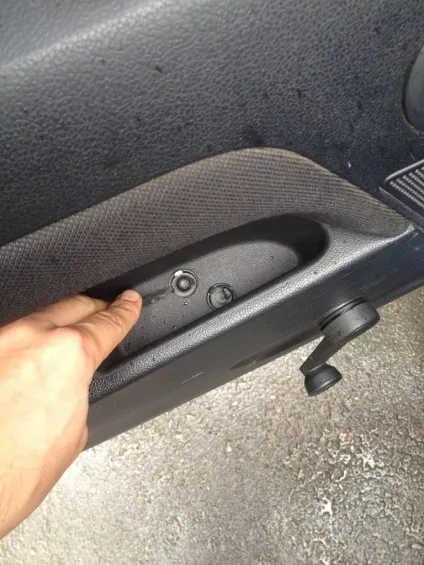

Мал. 4 Знімаємо - відкручуємо

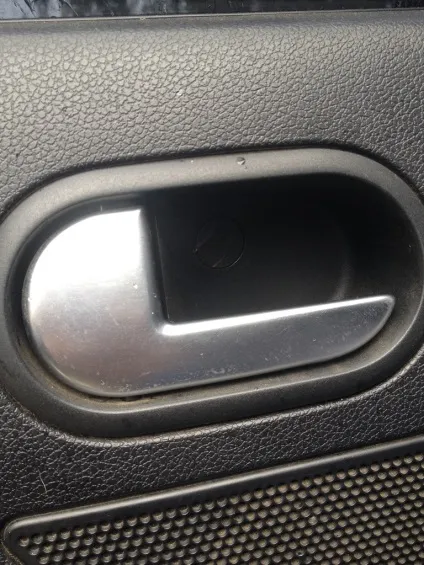

Мал. 5 Заглушка другого болта в ручці замка

Мал. 6 Знімаємо - відкручуємо

Мал. 7 За допомогою мого інструменту піддягаємо дротяну засувку і витягуємо. Після цього ручка легко знімається

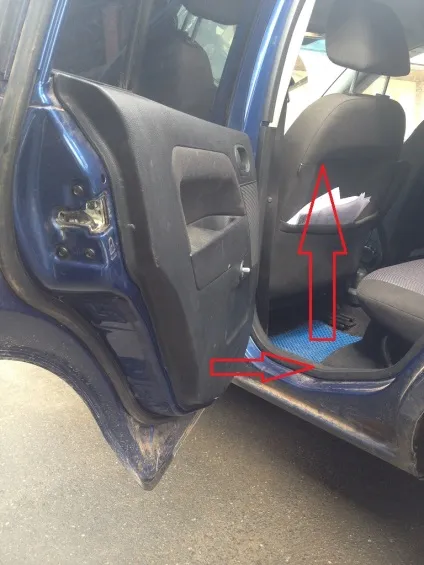

Мал. 8 Тепер знімаємо панель: тягнемо нижню частину від дверей поки не вищелкнуться 3 пластикових кріплення, потім всю панель піднімаємо вгору

Після зняття панелі - отщелкніте тросик від ручки замку. Це так просто, що я навіть не сфоткали :)

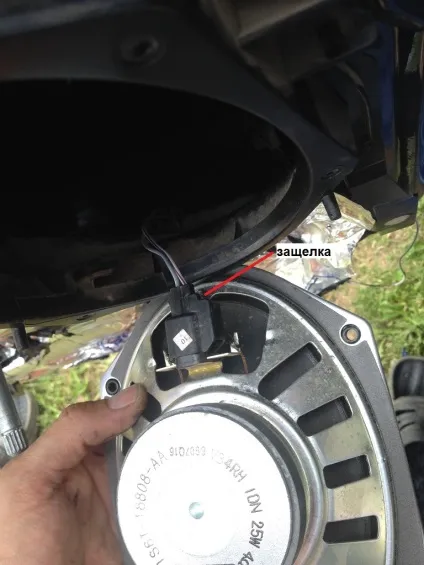

Мал. 9 Відкручуємо маленькими Торкс 4 болта динаміка. Від'єднуємо колодку надавав на засувку

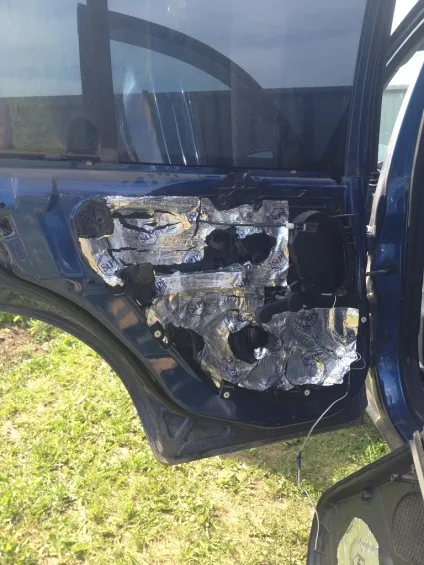

Мал. 10 Перед нами внутрішня панель двері. У мене вона вже зашумована

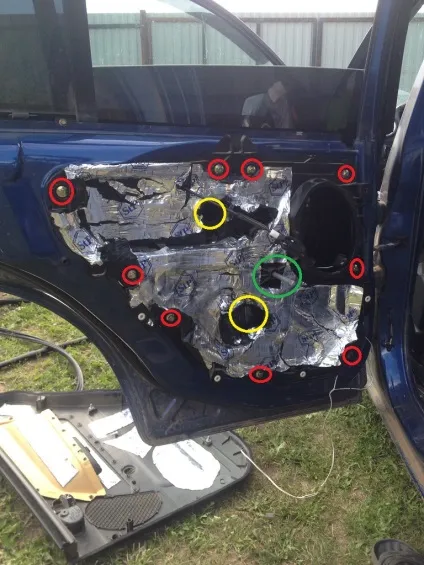

Мал. 11 Червоним - болти. Жовтим - технологічні отвори. Зеленим - ручка склопідіймача

Знімаємо з ручки склопідйомника пластикову трубку (на фото вона вже знята). Окручіваем болти по периметру. Звільняємо нижнє технологічний отвір. Верхнє нам не знадобиться. Я незнаю для чого воно. Самі отвори чим небудь заклеєні можуть бути. У моєму випадку круглими шматочками поролону і Шумков. Відгинаємо шумку, віддираємо поролон.

Тепер нашу панель тримає тільки тунель від замку і кріплення скла. Спочатку знімається скло, потім від'єднується тунель. Власне, це і є два моменти, з якими довелося повозитися.

Зняття скла задніх дверей на Ford Fusion

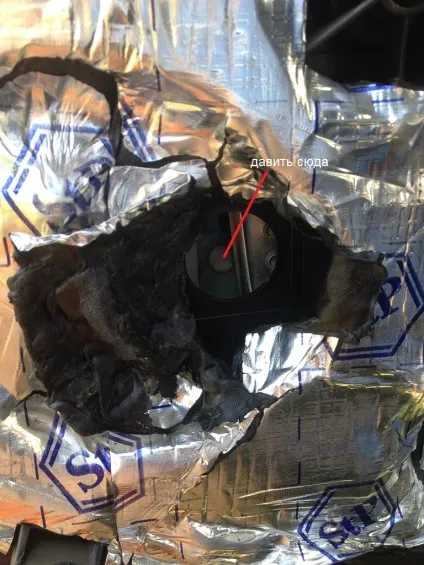

Скло вставляється в пластикову колодку з засувками - одна по центру з одного боку і дві з іншого боку. Щоб зняти скло, потрібно просто чимось натиснути однією рукою на центральну засувку, наприклад, викруткою, а іншою рукою підняти скло вгору.

Мал. 12 Робіть як написано і все буде просто :)

Після цього скло можна буде акуратно опустити ЗА кріплення. Воно спокійно встане на вигини двері. Увага! При наступній метушні з тунелем ви можете подряпати залізної направляючої склопідіймача тонування, тому акуратніше.

Зняття тунелю задніх дверей на Ford Fusion

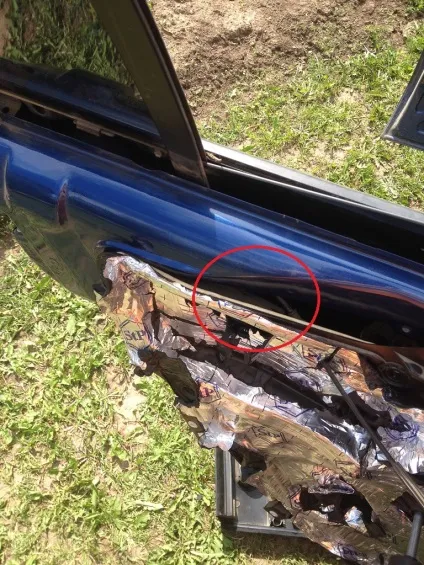

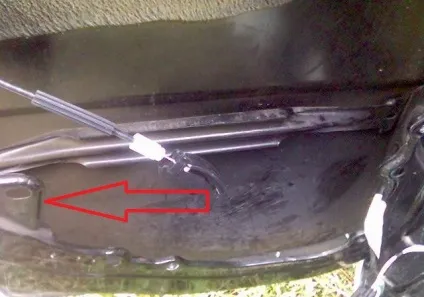

Мал. 13 Ось тут кріпиться тунель задніх дверей

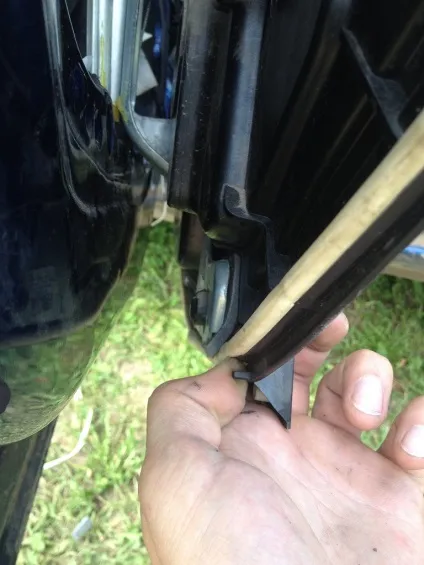

Мал. 14 Дивіться більший і робіть так

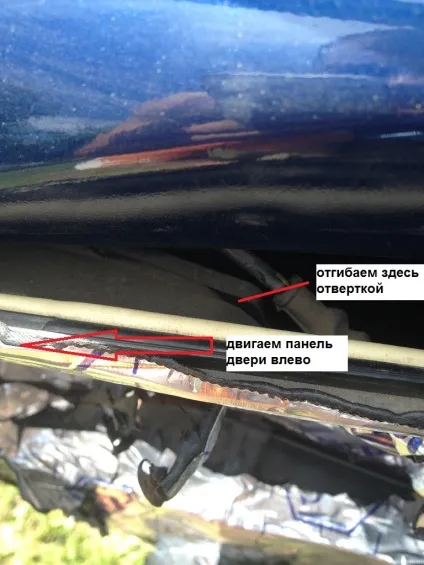

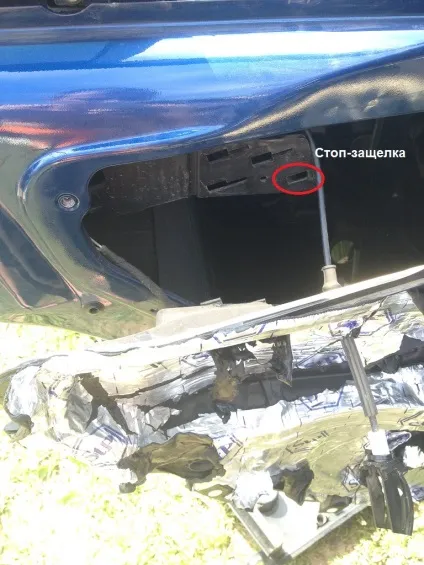

Мал. 15 Відгинаємо викруткою, щоб звільнити панель від стоп-засувки. Місце кріплення стоп-засувки показано на малюнку

Трохи зусиль і все зніметься. Відгинати потрібно саме накладку тунелю, так як натискати на стоп-засувку марно. Не бійтеся трохи витягнути панель на себе - у тунелю передбачений гнучкий сегмент для цього.

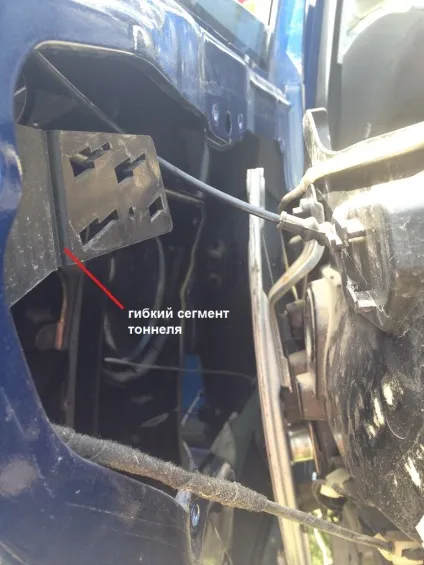

Мал. 16 Вид збоку. Зазначив гнучкий сегмент тунелю

Після цього можете робити з дверима що хочете.

Я поліз ремонтувати свої косяки:

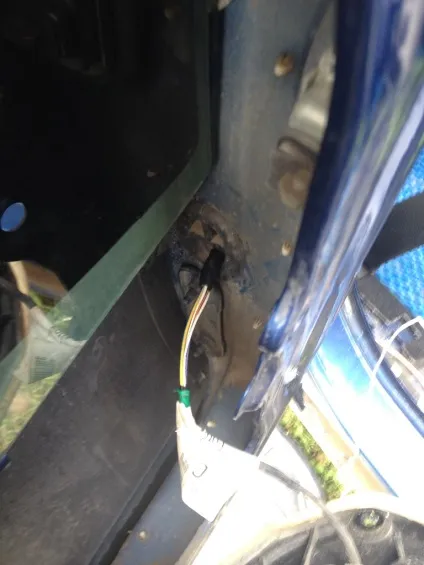

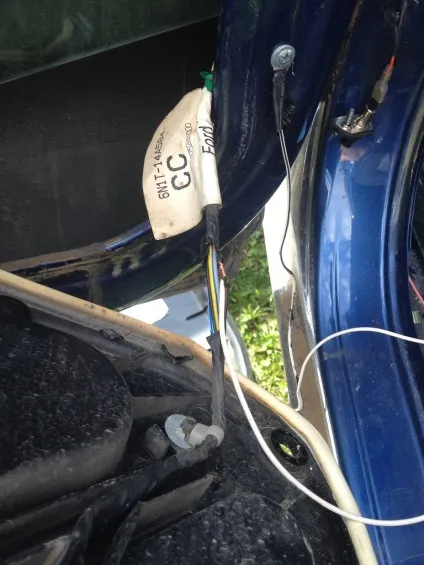

Мал. 17 Відразу побачив де коротить на корпус харчування підсвічування (привіт, електрику). Невже потрібно було чіплятися саме там, де незручно за все?

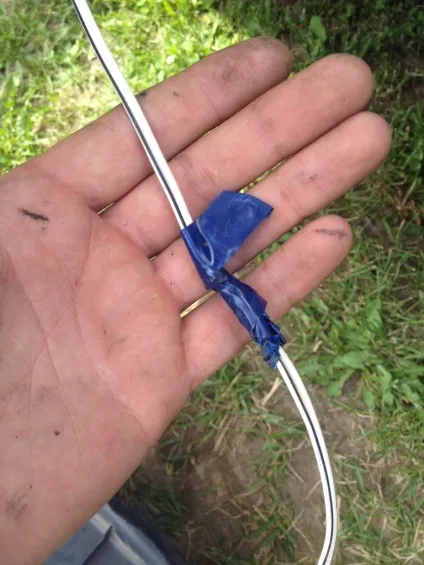

Мал. 18 Чистимо все і ізолюємо як слід

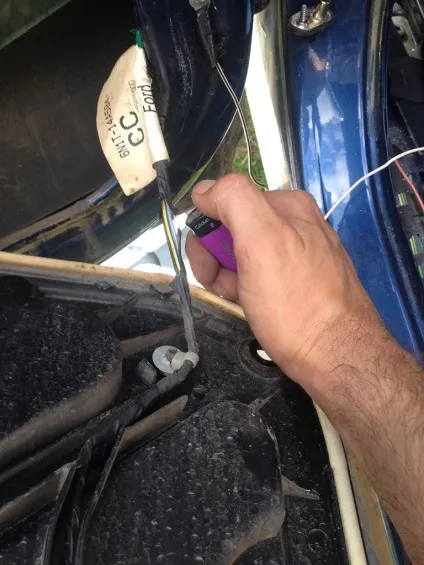

Мал. 19 Акуратно спалюємо частина ізоляції у потрібного дроти трохи подалі

Мал. 20 причіплювати наш провід туди

Тепер дивимося як кріпиться світлодіодна стрічка підсвічування. Це просто жах :(

Мал. 21 Неакуратно, ну ладно, не собі ж він робив

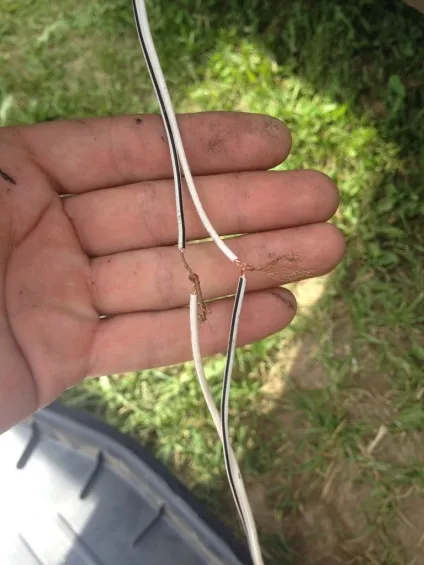

Мал. 22 Кольори проводів переплутані, скручування на тверду двійку. пічаль :(

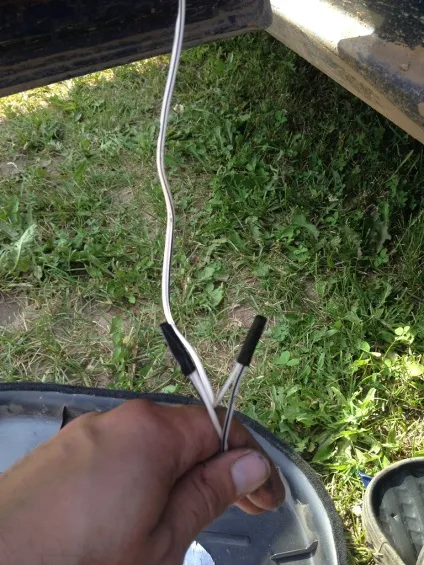

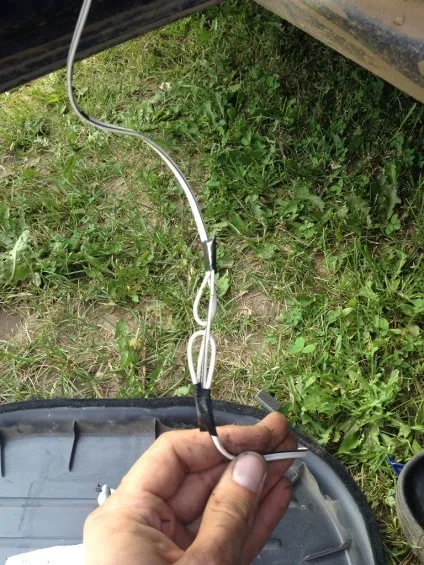

Мал. 23 Робимо міцну скрутку (а краще пайку), добре ізолюємо

Мал. 24 Разводим кінці в різні боки і кріпимо до проводу. Це допоможе і від кз і від ривків дроти

Тепер розбираємося з дребезгом. Я знайшов 4 потенційних джерела:

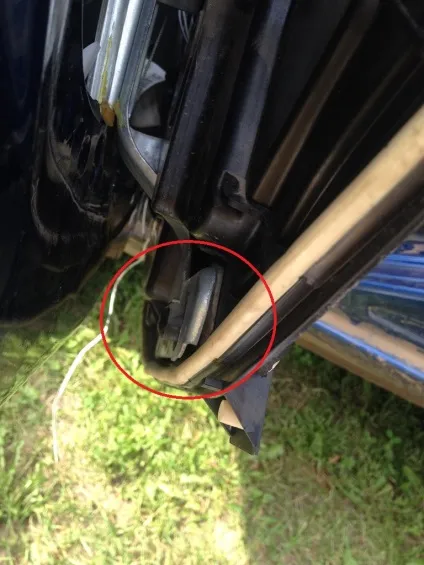

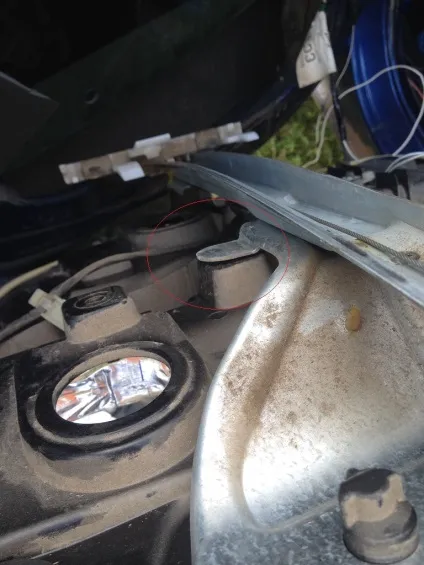

Мал. 25 Вушко направляючої склопідіймача з одного боку. Є невеликий зазор до пластика

Мал. 26 Теж саме з іншого боку

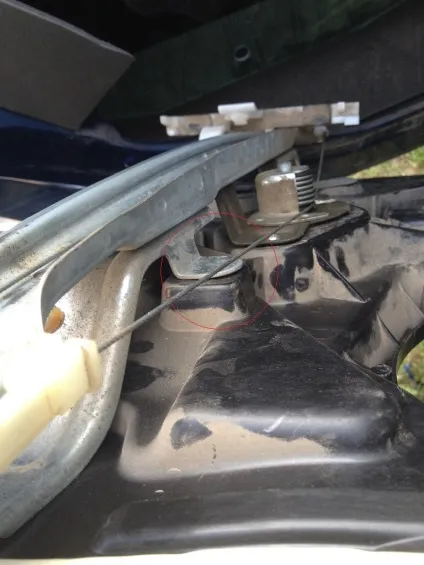

Мал. 27 Внизу біля основи направляючої є шматок заліза незакріплений неясного призначення. Під ним навіть заводська потерта прокладка була

Мал. 28 І ось цей кутник. Незнаю навіщо він, але він теж поруч з пластиком (фото не моє, у себе забув зробити)

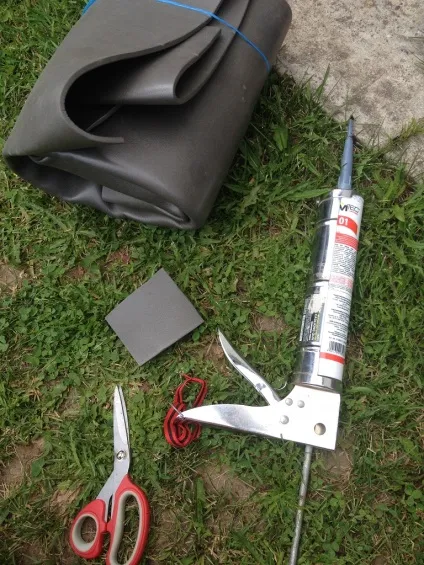

Мал. 29 Беремо герметик, ножиці і самі бачите якусь чудову річ

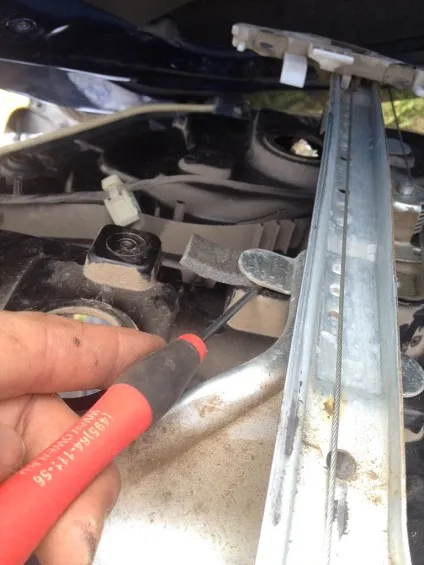

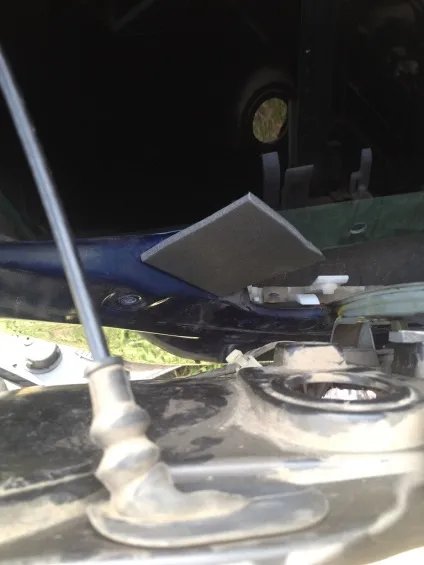

Мал. 30 За допомогою викрутки вставляємо прокладки під одне вушка

Мал. 31 Прокладання в основу направляючої

Мал. 32 Клеим на герметик прокладку для кутника

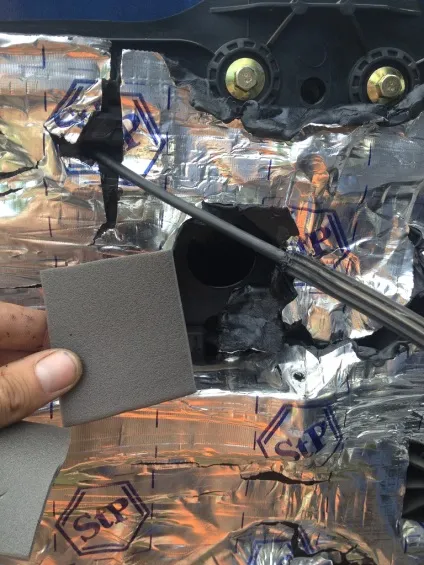

Мал. 33 Заодно заклеює технологічні отвори

В общем-то все. Збираємо в зворотному порядку. У мене зник тріск в двері і перестала мерехтіти підсвічування.

PS наостанок про ручку склопідіймача

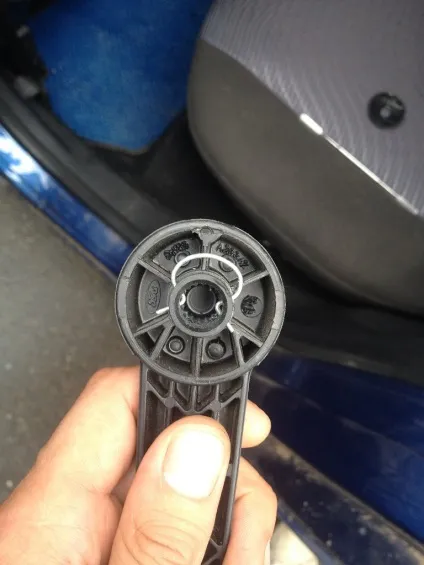

Мал. 34 Спочатку одягніть дротяний фіксатор, а потім надягайте на ручку. Чуть-чуть відгинайте чимось тонким поки не вщелкнется на місце
