Російська піч-економка своїми руками кладка, креслення, порядовки

Російську піч зараз можна побачити тільки в селах, але актуальності вона не втратила і на цей день. Піч - це символ і гордість будинку, а її функціональність і економічність доведена поколіннями. На даний момент існує величезна безліч грубок, складених за принципом російської, деякі можна зробити своїми руками.

Що потрібно знати про печі

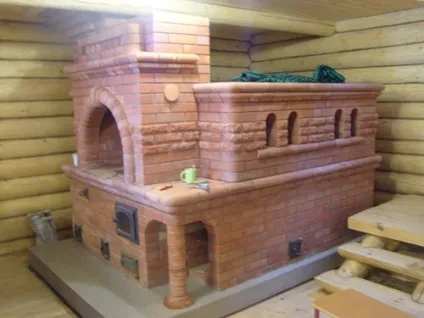

Пристрій російської печі дозволяє використовувати її для відпочинку, готування, опалення і сушіння білизни. Однак, щоб звести масивний агрегат своїми руками необхідно володіти рядом знань. Новачкові така робота точно не підійде, будь-яка помилка призведе до повного демонтажу і переробці. В роботі слід чітко дотримуватися креслень. і краще залучити досвідченого майстра для консультації та методичної допомоги.

Креслення печей можуть відрізнятися в залежності від розміру і пристрої, печі можуть мати нижній прогрів, бути малі, середні та великі. Останні, мають більше функцій, але чим менше агрегати, тим легше скласти їх новачкові своїми руками. Традиційна російська піч складається з наступних частин:

• подпечье - для зберігання і сушіння дров;
• холодна грубка - для зберігання посуду;
• припічок - ніша перед топкою (гарнілом), він використовується як плита, або там зберігається їжа, щоб вона не охолола;
• під - дно горнила, його роблять під ухилом і шліфують, щоб простіше діставати посуд;
• горнило - це топка агрегату, тут відбувається процес спалювання дров та приготування їжі. Звід горнила встановлюється під ухилом до виходу, це дозволяє підніматися тепла вгору і прогрівати лежанку і боки печі;
• перетрубье - ніша, над цим елементом починається димохід;
• в'юшки - вікно з дверима з його допомогою перекривають димохід, вона відкриває доступ до заслінки (яка регулює тягу);
• лежанка - це ніша на печі, розташована над горном.

Сучасні моделі печей мають вдосконалене будова. Їх оснащують вручений плитою і баком для нагріву води. Деякі моделі оснащені нижнім прогріванням, що дозволяє швидше прогрівати приміщення.

Є й грубки економки - це міні-версія російської печі, їх відрізняють розміри. Вона також оснащена всіма функціями, щоб їх скласти, важливо враховувати наявність двох топок, для цілей готування і прогріву.

Підготовчі роботи

Перше з чого починається робота - вибір місця. Відстань від зовнішніх стінок опалювального приладу до дерев'яної стіни має бути не менше 25 см, стіни для захисту повинні бути ізольовані негорючим матеріалом. Для обігріву грубку ставлять так, щоб вона виходила в два приміщення відразу, наприклад, в кухню, щоб топити і готувати, а бічною частиною - в кімнату, для тепловіддачі. При роботі своїми руками важливо враховувати їх розташування, приміщення повинні бути суміжними, а їх перекриття захищені вогнетривким матеріалом.

Далі необхідно закласти фундамент, він повинен бути міцним і надійним. найкраще закладати його одночасно з фундаментом будинку. Необхідно доповнити проекти житла опалювальним пристроєм. Так як при роботі своїми руками важливо враховувати заходи пожежної безпеки, їх ігнорування неприпустимо.

Перед початком роботи краще подбати про наявність всіх необхідних інструментів. це дозволить уникнути деяких помилок і заощадить час. Для кладки необхідно:

• кельму для нанесення розчину;
• молоток-кирка для колки і обтісування цегли;
• рівень і схил для перевірки рівності кладки і рівності кутів і стін;
• порядовка, дозволить витримати вертикальність кладки;
• правило для рівності фундаменту.

Також заздалегідь слід запастися і матеріалом, щоб його вибрати і не помилитися з розмірами, потрібно правильно виконати креслення і схеми. Креслення обов'язково повинен бути з різних ракурсів агрегату і в розрізі із зазначенням точних розмірів і нумерації рядів. Їх прописують поруч і дублюють крейдою при будівництві, щоб не заплутатися при виконанні робіт своїми руками.

• шамотна і вогнетривку цеглу для топки;
• глина і пісок для розчину, або готова цегляна вогнетривка суміш;
• дріт для кріплення;
• решітка;
• засувка;
• азбестовий шнур;
• дверцята.

Основні принципи кладки печей

Для всіх різновидів українських печей - економка, міні-піч або агрегат з нижнім прогріванням - обов'язково потрібен фундамент, навіть міні українські печі безпечніше і надійніше ставити на фундамент, так як для опалювально-варильних функцій агрегат повинен мати пристойний вагу.

Також незмінним є рівність і правильність порядовки. вона повинна бути виконана у відповідності з кресленням. Кладка повинна бути герметичною, шви між рядами рівні, відстань слід витримувати приблизно шість міліметрів.

Герметичність повинна бути спочатку в кладці і порядовке печі, інакше, якщо додатково посилити стінки глиною, це обтяжить конструкцію, погіршити тепловіддачу і на нерівній поверхні глини буде відкладатися сажа.

Цегляна конструкція повинна мати міцність, для цього цеглини попередньо вимочують (просочують водою), це забезпечує одночасне висихання цегли і розчину. Якщо в якості сполучного елемента вибрати глиняний розчин. то він повинен бути виготовлений в повній відповідності з описом. Для новачків краще вибрати готову суміш, їх продають в будівельних магазинах.

Стінки викладають в залежності від типу агрегату, для міні і економки внутрішні і зовнішні стінки викладають в половину цегли. Для великої конструкції зовнішні стінки можна викласти в цілу цеглину, але в цьому випадку витрати на їх прогрів будуть більше. При роботі своїми руками важливо враховувати всі дрібниці і нюанси, інакше роботу доведеться переробляти.

Економка: порядовка

1 ряд - економка викладається з зольника і формування димоходу, дно печі повинно бути гладким і рівним. Другий ряд піднімає перший, цегла використовується рівний і гладкий.

3-й - установка поддувальной дверцята під головним паливником і установка зольника під малої топкою.

4-й - установка поддувальной дверцята малої топки.

5-й - цеглу випускаються, встановлюються решітки великий топки.

6-й - закріплюється решітка, щілини при стикуванні закривають цеглою у вигляді клина.

До одинадцятого ряду порядовка йде по стандартній схемі російської печі. економка в цьому плані не відрізняється новизною, головне стежити за рівністю і дотриманням розмірів.

11-14 ряди - установка вручений плити, плита ставиться на азбестовий шнур. Триває стандартна кладка.

15-й - формування зводу горнила економки, цегла зрізається до форми клина. Вгорі встановлюються стяжки бічних стінок.

16-й - установка поперечних стяжок і перекриттів гирла.

17-й - установка стяжок на перетрубье і поздовжніх стяжок, опорна труба коротшає до 2 мм, і за допомогою шпильок кріпиться на фаянс.

Далі йде формування димоходу. підгін опалювального приладу під висоту стелі. Перед стелею на димоході необхідно скласти распушку і прочищувальні дверцята. Покоївка в основному повторює кладку російської печі. Покоївка може бути складена своїми руками і як піч з нижнім прогріванням за рахунок двох топок.

Особливості кладки печі з нижнім прогріванням

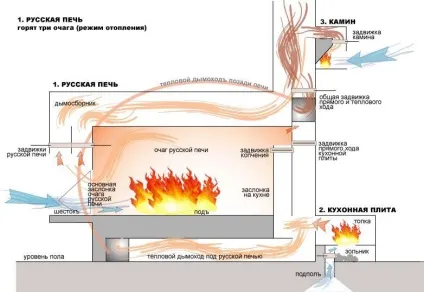

Конструкція і пристрій печі з нижнім прогріванням передбачає високу топку. Для відводу газів з топливника передбачені камери по обидва боки печі по два отвори. Після, газ опускається в низ агрегату завдяки каналам, сполученим під паливником. Далі по стояках газ прямує вгору в верхній ковпак (він складається з 3-х порожнин). Завдяки руху газів агрегат рівномірно прогрівається.

Конструкція печі з нижнім прогріванням включає в себе ковпак - верхній ковпак і дві великих камери. Схема цього агрегату не складна, їх можна знайти в інтернеті або купити у досвідчених пічників стандартну порядовку для виконання роботи своїми руками.

Схема печі має на увазі, що гаряче повітря з топки буде циркулювати в печі до охолодження, а потім по двом ходам піде в димову трубу. Ходи опущені вниз до шістнадцятого ряду.

З усього розмаїття представлених печей агрегати з нижнім прогріванням виходять економніше, і їх легше звести своїми руками.
