У Автокаде нерідко доводиться працювати зі вставками в креслення, підкладками. Це можуть бути растри, відскановані зображення, PDF документи, карти, плани, схеми деталей і т.д. навіть звичайні креслення DWG. За допомогою зовнішніх посилань зручно "копіювати" креслення, описувати засобами Автокада.
При роботі з підкладками часто виникають питання:
Розберемо по порядку всі ці питання.

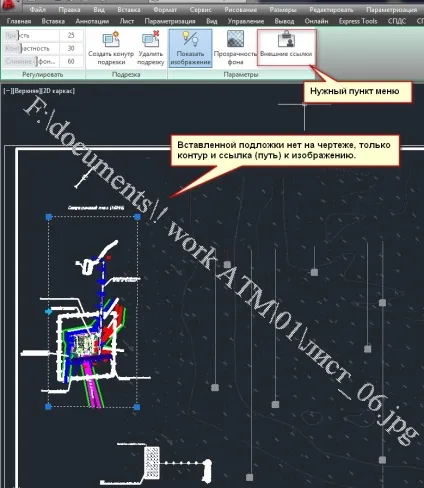

1. Виділіть рамку відсутнього малюнка (підкладки), вгорі з'явиться кнопка "Зовнішні посилання", натисніть її. Якщо у вас класичний інтерфейс Автокада - зайдіть в меню "Вставка" - там "Зовнішні посилання".

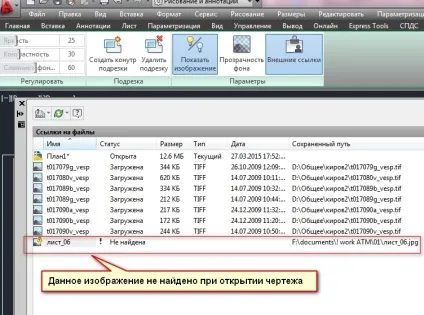

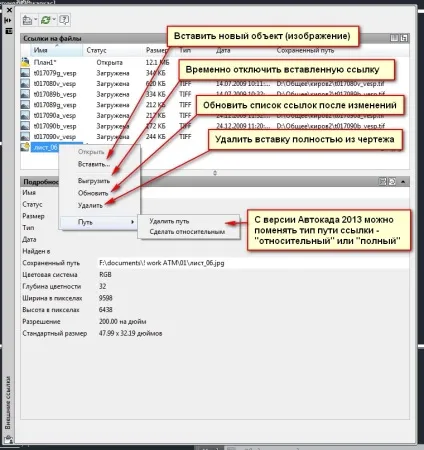

2. У вікні менеджера зовнішніх посилань в Автокаде знайдіть рядок посилання зі статусом "Чи не знайдена". Це зображення Автокад не знаходить по даному шляху при завантаженні креслення.

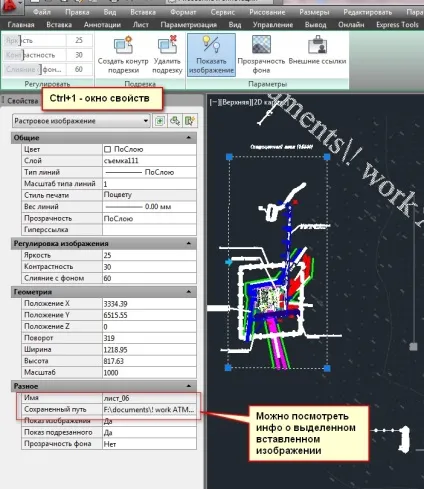

До речі, інформацію про вставлену зображенні також можна побачити у вікні властивостей креслення. Натисніть Ctrl + 1 при виділеному об'єкті зображення.
3. Клацніть на потрібному рядку зі статусом "Чи не знайдена", і в нижній частині вікна "Зовнішні посилання" побачите додаткові налаштування.

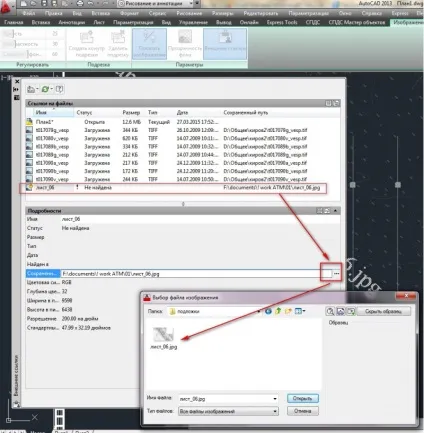

4. Щоб вказати АВТОКАД на правильний файл зовнішнього посилання - натисніть на кнопку "." Справа в рядку "Збережено шлях":
Як змінити шлях зовнішньої посилання в Автокаде
5. Виберіть потрібний файл підкладки, клацніть по ньому, "Відкрити".
Примітка: Ви повинні мати доступ до цього файлу підкладки. Якщо файлу вставки просто немає, наприклад креслення створений не вами і при передачі до вас потрапив тільки сам креслення DWG, без файлу вставленого растра або PDF - то відобразити зображення вищевказаним способом не вийде, оскільки зображати буде нічого. В цьому випадку потрібно запросити додатково файл підкладки, покласти його в папку з файлом креслення DWG і завантажити як показано на малюнку вище.

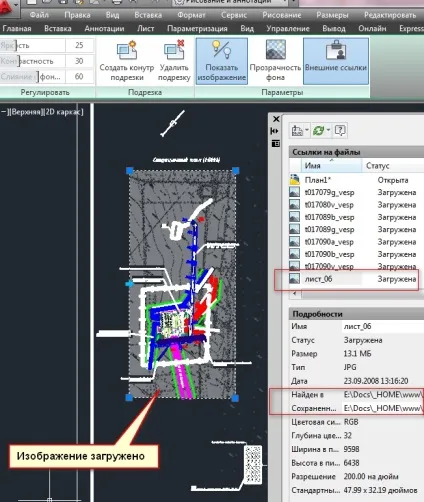

Після вказівки коректного файлу ви побачите на кресленні завантажене зображення:
Порада . При роботі з безліччю вставляються зображень рекомендується створити в папці з робочим кресленням DWG підпапку "Підложки" і в ній розміщувати всі зовнішні посилання з відносними шляхами. В цьому випадку при переміщенні папки кресленнями і "підкладками" - зображення не загубляться.
