Різні виконання маточини для муфт

Звертаємо вашу увагу, що ми може виготовити кулачкові та інші муфти з різним профілем маточин.

Маточиною називають центральну частину обертається деталі, яка має отвір для посадки на вал. Довжина маточини повинна бути не менше діаметра отвору. Отвір має необхідні пази і кріплення для передачі крутного моменту. Якщо ж деталь вільно обертається на осі, то в отвір маточини запресовують заглушки або підшипники кочення.

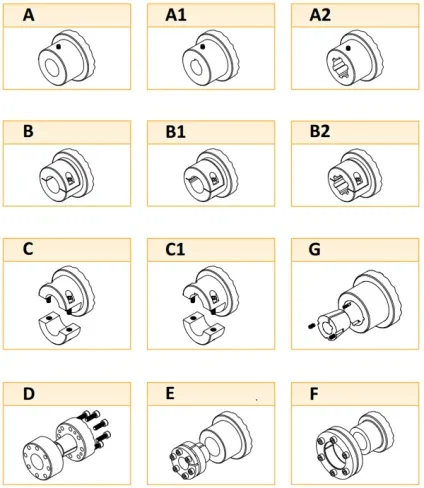

Кріплення за допомогою гвинта і шайби, підходить для кріплення муфти на валах зі шпонкою, де є отвір для гвинта.

Монтаж регулювальний гвинт на шпонкова пазу. Стандартне рішення на маточинах показано в каталозі. Підходить для горизонтальної збірки.

Зажимная маточина з одним гвинтом зі шпонковим пазом або без нього. Зменшення кутового зазору, не змінюючи габаритно-приєднувальних розмірів.

Кріплення конічної цапфою з затискачем, вбудованим в маточину (ССЕ / виконання), рекомендується при роботі на високих швидкостях і не змінюючи габаритно-приєднувальних розмірів

Кріплення конічної цапфою з зовнішнім затискачем (усадковий диск), підходить для передачі високого крутного моменту зі збереженням компактних осьових розмірів

Кріплення конічної цапфою з внутрішнім затискачем. Зменшення кутового зазору, а також зменшені осьові розміри без зміни переданого крутного моменту муфта.

Хомутова з'єднання через разборнуюную маточину з отвором по квалитету Н7 забезпечує легке вилучення. Надзвичайно легка збірка, розбирання і техобслуговування без необхідності знімати вали, просто отримуючи муфти в радіальному напрямку. Повністю модульна муфта, може поставлятися з валом спеціальної довжини з обробленою поверхнею, відповідної навіть для самих агресивних середовищ.

Варіанти маточин для муфт
