Різьбові калібри - яким вимогам госту повинні відповідати відео

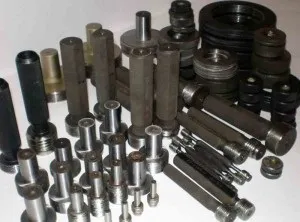

Різьбові калібри представляють собою спеціальні вимірювальні інструменти без шкали, які використовуються для контролю різних параметрів різьблення - висоти початкового трикутника, кроку, середнього, внутрішнього і зовнішнього діаметра.
1 Загальна інформація про калібрах
Описувані інструменти не дають можливості дізнатися реальний геометричний параметр вироби. Вони призначені для того, щоб визначити, вийшла чи ні та чи інша деталь за межі, які вказав для неї робоче креслення (складається після того, як був проведений відповідний розрахунок).
Іншими словами, калібри встановлюють допуски на виробництво вироби.
Калібрувальний інструмент буває наступних видів:
Калібри прийнято поділяти на граничні і нормальні. Другі із зазначених містять той параметр, який потрібно отримати на конкретній деталі. Її придатність встановлюють за допомогою входження в виріб калібру з певним рівнем щільності.
Граничний же інструмент має два параметрами. Один з них дорівнює максимальному розміру вироби, другий - мінімального. Такі розміри називають відповідно - прохідним і непрохідним (один кінець інструменту зобов'язаний входити в перевіряється деталь, а інший - ні).
Найчастіше в наші дні використовуються граничні калібри. А нормальні зазвичай застосовують як контрольні. Відзначимо, що простіше експлуатувати граничні калібри. Робота з нормальними інструментами вимагає від фахівця досить високого рівня професіоналізму, так і їх розрахунок досить складний.
Калібри, які необхідні для контролю деталей, називають робочими. А ті інструменти, за допомогою яких здійснюється контроль різьблення калібрами, - контркалібров (інша назва - контрольні калібри). Існує кілька ГОСТ, що містять вимоги за видами калібрів, умов їх виробництва і нормам зносу.
Зазначений Державний стандарт описує технічні вимоги до виготовлення різьбових калібрів (РК), що застосовуються для контролю циліндричних внутрішніх і зовнішніх різьб перетином 1-300 мм. Відповідно до нього головним документом для випуску калібру є креслення, підготовлений фахівцями і затверджений в прийнятому порядку.
Види калібрів з даного ГОСТ:
- "Пробка" і "кільце" НЕ (профіль укорочений) і ПР (повний профіль);
- перевірочні РК-пробки з повним і скороченим профілем КНЄ-НЕ, КНЄ-ПР, КІ-НЕ, КПР-ПР, КПР-НЕ (використовуються для контролю різьби калібрами, тобто є контркалібров).
Непрохідні РК характеризується наступними конструктивними особливостями:
- "Кільце": на такому калібрі по циліндричної зовнішньої поверхні в обов'язковому порядку виконується проточка, він характеризується меншою кількістю витків різьби (якщо порівнювати їх з цим показником у прохідних виробів);
- "Пробка": проточки немає, кількість витків також менше, ніж на стандартних прохідних калібрах.
Крім того, непрохідний інструмент має два або один циліндричний поясок (так звана вставка).
Деталі РК виробляються з далі зазначених марок стали:
- по ГОСТ 801 - ШХ-15;
- за Держстандартом 5950 - 9ХС і Х;
- за Держстандартом 1435 - У12А і У10А.
Робочі поверхні РК типів "пробка" з перетином різьблення 1-100 мм і "кільце" з перетином 6-100 мм, а також поверхні насадок і вставок, які використовуються для метричної різьби, повинні покриватися зносостійким шаром (як правило, хромовим, які захищає вироби від хімічної і електрохімічної корозії). Дозволено випускати контрольний інструмент без спецпокриттям (без антикорозійного захисту), коли мова йде про використання їх для перевірки метричної різьби з натягом.
ГОСТ регламентує твердість поверхонь (робочих) РК, вона по HRC-шкалою повинна бути:
- "Пробка" перетином більше 3 мм і "кільце" більше 1 мм - від 59 до 65;
- "Пробка" перетином до 3 мм і "кільце" до 1 мм - 56 і більше.
Твердість калібрів зі спеціальним шаром варіюється в межах від 57 до 65.
Допуски і геометричні параметри робочих РК обговорюються окремо в наступних ГОСТ: 25096, 6357, 24834, 16093, 9562, 11709, 4608.
Величини шорсткості відповідно до Державного стандарту 2789 для контрольних калібрів повинні мати показник не більше 0,2 мкм, для робітників - не більше 0,4 мкм. А для поверхні інструменту шорсткість приймається до 0,8 мкм (внутрішній перетин калібр типу "кільце" і зовнішнє типу "пробка").
Інструменти типу "пробка" виробляються з внутрішнім і зовнішнім центром (перетин калібру менше 3 мм) і з внутрішнім центром (перетин більше 3 мм).
Елементи контролюючих пристроїв з робочими поверхнями обов'язково проходять процедуру старіння.
На вставках прохідних РК для метричної різьби з кроком вище 0,75 мм і перетином понад 6 мм передбачається наявність спеціальної грязьовий канавки. Вона прокладається перед першим витком, при цьому наступні витки така канавка зобов'язана перетинати паралельно вставці (її осі).
Якщо крок різьблення РК "кільце" не перевищує 1,5 мм, а вставки - 1 мм, на інструменті має бути присутня фаска. У тих же випадках, коли кільця і вставки мають більший крок, ГОСТ вимагає, щоб перші витки на них зрізали, а потім і притуплялися.
На будь-якому калібрі в обов'язковому порядку повинна бути наступна інформація:
- позначення допуску і самої різьби;
- товарний знак виробника;
- призначення РК;
- шифр "LH", коли виготовляються інструменти з лівою різьбою.
Консервація різьбових калібрів (при стандартних умовах вона допускається строком на 12 місяців) виконується згідно з ГОСТ 9.014.
Зберігаються описувані інструменти в температурному інтервалі 10-35 градусів тепла в добре провітрюваних приміщеннях. В повітрі при цьому не повинно бути парів лугів і кислот. Перевезення РК здійснюється в контейнерах або в критому транспорті будь-якого виду.
4 Розрахунок різьбових калібрів і його особливості
Описуваний різьбовій інструмент проектується на підставі наступних початкових даних:
- крок;
- поля допусків різьблення, що піддається контролю;
- довжина згвинчування;
- зовнішнє номінальне перетин.
Всі ці відомості є в позначенні стандартного з'єднання (гайка як внутрішньої різьби плюс гвинт або болт в якості зовнішньої).
Розрахунок метричної різьби передбачає необхідність встановлення номінального внутрішнього і середнього перетину з'єднання. Для різьблення в формі трапеції (ГОСТ 1981 року 24737) крім середнього діаметра також встановлюють такі діаметри:
- гайки (внутрішній і зовнішній);
- гвинта (внутрішній).
Безпосередньо розрахунок після визначення всіх вище зазначених даних схематично ведеться наступним чином:
- вибирається (по спеціальній табличці) вид РК;
- за формулами для трапецеїдальної та метричної різьби вираховуються всі необхідні діаметри (середній, зовнішній, внутрішній), а також їх допустимі відхилення;
- результати, які встановив розрахунок, перевіряють на вірність виконавчих параметрів (для різьблення в формі трапеції - за Держстандартом 18466, для метричної - за Держстандартом 18465).
Після цього вибирають або підраховують довжину різьблення і роблять креслення, в якому зазначаються вимоги до:
- увазі термічної обробки;
- використовуваному матеріалу;
- розташуванню і формі поверхонь;
- точності геометричних параметрів;
- показником шорсткості.
Креслення робити обов'язково, без нього розрахунок вважається невиконаним.
Потім слід уточнити додаткові вимоги до симетричності РК, кутах їх нахилу, точності кроків і деяким іншим параметрам. Конкретна ж конструкція калібрів форми "пробка" і "кільце" підбирається по виду нарізного інструменту (креслення, звичайно ж, відбиває обрану конструкцію). На цьому розрахунок вважається закінченим.
В даний час вручну розрахунок калібрів практично ніде не проводиться. За людину все роблять розумні програми, які нескладно знайти в інтернеті на спеціалізованих сайтах. Ми не будемо давати посилання на такі проекти, які допомагають здійснити точний розрахунок РК, так як ви самі можете знайти їх за пару кліків.
