Ремонт відцентрового насоса (обслуговування, несправності)

Відцентрові насоси найбільш поширений вид, застосовуються в якості поверхневого і погружного обладнання. Це тому, що у них досить проста конструкція і порівняно велика продуктивність.

Але, на жаль, як і вся техніка насоси ламаються і вимагають проведення технічного обслуговування. Ремонт відцентрових насосів слід проводити в спеціалізованому сервісному центрі, але в деяких випадках обслуговування можна зробити самостійно і в домашніх умовах.

1 Пристрій насоса відцентрового

Назва пристроїв об'єднує великий клас виробів, які, в залежності від виробника і конструктивного виконання, слід обслуговувати по-різному. Відповідно і варіанти поломок і ремонту відцентрового насоса одного підвиду мають суттєві відмінності від підвиду іншого.

Щоб відремонтувати водяний насос, не знизити при цьому продуктивність, слід чітко розібратися в його будові, наявності особливостей. Для цього в пристрої зі звичайним документацією вкладається схема і перелік складових і запасних частин.

У процесі з'ясування роботи насосного обладнання, можна визначити практично всі несправності відцентрових насосів.

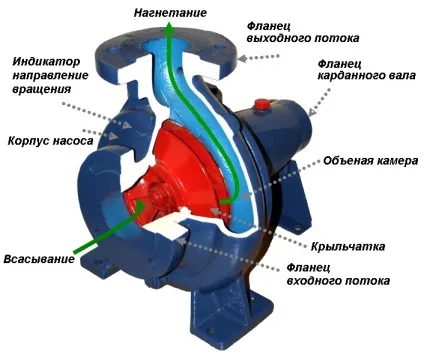

Пристрій відцентрового насоса

Потужні відцентрові насоси для підйому води на велику висоту і подачі її з великим напором набираються із секцій. Прикладом такого секційного представника є погружной глибинний насос.

Частини відцентрового насоса:

• що відповідає за створюваний напір - крильчатка - приводиться в рух від вала електричного двигуна, створює відцентрову силу для засмоктування і виштовхування водяній маси в патрубок подающе-розподіляє труби.
• приводить у рух всю конструкцію насоса - електромотор, який до речі є ще й приводом як внутрішнього, так і зовнішнього охолодження.
• вміщає складові елементи - корпус - оберігає від пошкодження в роботі, монтажі / демонтажі.
• вспомогалі конструктивні елементи - ущільнення, сальники, підшипники, втулки, тепловий захист - безпосередньо впливають на правильну, безшумну і якісну роботу насосного обладнання.

1.1 Організаційні основи роботи вироби

Принципово при запуску відцентрового насоса електричний привід виробляє обертання роторного вала, на якому закріплена насосна крильчатка з лопатями. Обертаючись, конструктивний елемент створює відцентрову силу, переміщаючи воду між лопатями і притискаючи її до країв циліндричної камери (склянки). Під впливом сили рідина переміщається з робочої камери в патрубок загальної системи водопостачання. При цьому нова порція води надходить із вхідного патрубка шляхом створення всмоктувальної розрідження на вході насоса.

Слід розуміти, що наявність води на вході обов'язково, оскільки насос не працює «на суху», так як перекачується через нього рідину є основним його охолоджувачем. Без охолодження конструктивні частини будуть перегріватися і показувати не правильну роботу аж до виходу з ладу. Особливо це актуально для заглибних насосів, яким фізично неможливо організувати повітряне охолодження.

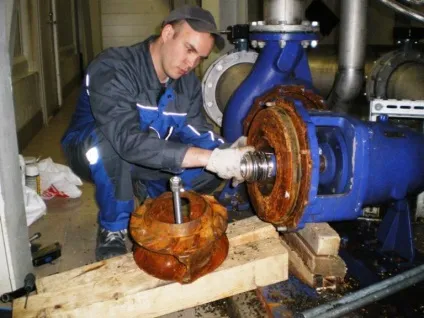

Професійний ремонт промислового відцентрового насоса

Охолодження повітрям організовано в поверхневих представників даного виду обладнання. В насосних пристосування приводний двигун забезпечений вентиляторної крильчаткою, яка проганяє потоки повітря безпосередньо по корпусних поверхні ніж додатково відводить тепло утворене роботою механізму.

Особливістю відцентрового устаткування є рекомендація роботи з чистою водою без вкраплень і домішок, які можуть впливати на функціональність і тривалість якісної роботи. Так великі частки і пісок можуть забити вхідні канали, робочу камеру, застопорити лопатеву крильчатку, ніж незмінно виведуть насос з ладу або значно вплинуть на потужність вихідного напору. Зменшення кількості таких попадань у середину виробу збільшить термін його експлуатації і спростить обслуговування.
до меню ↑

2 Обслуговування відцентрових насосів

Щоб зменшити витрати на технічне обслуговування насоса слід проводити візуальний огляд ввіреного обладнання хоча б два рази на рік. Поломку легше запобігти, ніж усунути її в подальшому.

1. якщо помпа погружная, слід вийняти її на поверхню. Можливо це буде досить важке заняття і без допомоги не обійтися, але в подальшому запобігти ще більші клопоти.
2. після підйому необхідно оглянути кріплення і візуально переконається в цілісності кабельних підключень і корпусних цілісності, забрудненості і корозійних областей. Якщо виникають сумніви, обов'язково провести перевірку, щоб уникнути повторення першого пункту ще раз.
3. вірним рішенням при перевірці буде запустити пристрій на малий проміжок часу і прислухатися - шум в роботі буде сигналізувати про можливі неполадки.

Роботи при періодичному огляді значно віддаляють капітальний ремонт відцентрових насосів з можливими значними витратами. Наявність мулу або піску на насосі буде першим сигналом про замулювання джерела води і необхідності дій по його чищенню або розгойдування. Ігнорування призведе до поломки обладнання.
до меню ↑

2.1 Як відремонтувати відцентровий насос своїми руками?

Розбирати підключений насос забороняється правилами БЕЕП і техніки безпеки. Свій прилад необхідно знеструмити рівно, як і всю належну йому автоматику і захист, і, тільки переконавшись в цьому, починати роботу.

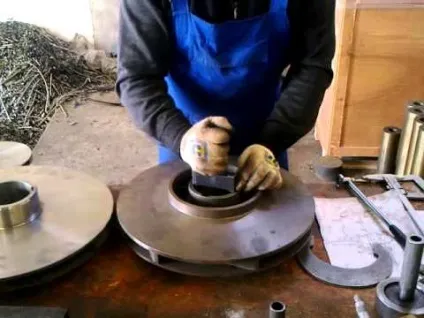

Шліфування робочого колеса відцентрового насоса

Коротко процес ремонту описується наступним чином:

3 Деякі поломки насосів

Неполадки відцентрового устаткування діляться на:

1. механічні пошкодження і деформації;
2. управлінські несправності.

За статистикою сервісів обладнання, частими є поломки з вини невмілих користувачів пристроїв, а також через не проводяться технічних оглядів, чищення обладнання від забруднення.

До механічних належать дефективних поломки збірки, а також знос деталей з часом.

Шлюб продукту виявляється практично відразу, можливо, навіть при першому включенні в мережу. В такому випадку слід обміняти пристрій по гарантії у продавця.

При зношеності деяких елементів насос:
до меню ↑

3.1 Дає малий тиск, гуде

Елементарної проблемою може виявитися зношений шланг або живить патрубок. Але також цей діагноз характерний при зношеної або зміщеною крильчатці.

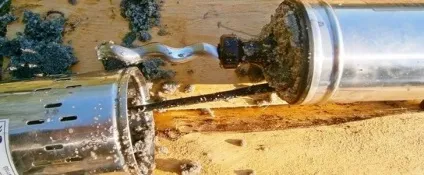

Чистка погружного відцентрового насоса

Повернути насос в потрібний режим допоможе заміна ремкомплекта, що включає до свого складу ущільнювачі і зношений елемент.
до меню ↑

3.2 Перегрів і вібраційні руху

Найпростішою проблемою можуть виявитися кавитационні процеси в робочій камері насоса або просто - завоздушіваніе. Мінусом в конструкції є неможливість роботи насоса без води, навіть невеликий проміжок часу такої роботи може значно нашкодити насосу і вивести його з ладу.

Складнішою є поломка підшипників відцентрових насосів. При справному вузлі пуск і зупинка відцентрового насоса є плавними, без зайвих шумів. При наявності проблеми необхідна розбирання не тільки відділення насоса, але швидше за все і рухової частини.

Після заміни підшипників слід перевірити всі втулкові частини насоса, що могли викликати проблему і скористатися ремкомплектом.
до меню ↑

«Спіймати клин» обладнання може при попаданні крупного сміття в корпусні частина, забиванні шляху проходження води піском і мулом. Для відновлення функцій вироби слід прочистити водяні ходи і заборники.

Якщо ж в наявності зношений конструктивний елемент заважає нормальній роботі, слід його витягти і замінити новим.
до меню ↑

3.4 Перебіг рідини

В цьому випадку однозначно винні уплотняющие матеріали і потрібна їх термінова заміна. Відмінним покажчиком проблемних місць можуть служити корозійні області на корпусі виробу.

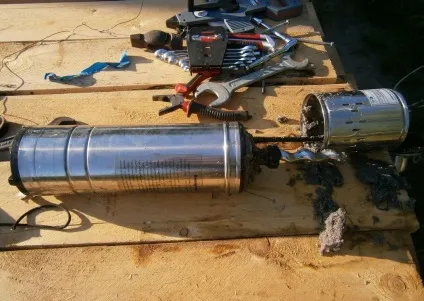

Ремонт погружного відцентрового насоса

До несправностей системи управління зараховують:

1. проблемне електроживлення;
2. робочий режим без води;
3. зламаний електропривод.

Порушена ізоляція - основна причина поганого контакту, пошкодження проводу і вихід з ладу насосної установки.

Для уникнення роботи без води встановлюють спеціальні датчики контролю рівня, що допомагають відключити насос в небезпечних для нього положеннях. Вихід їх з ладу призводить до поломки приводу.

Неробочий приводний двигун - це складна поломка, яку допоможуть вирішити працівники сервісу або ж привід для покупки нового відцентрового насоса.
