Ремонт своїми руками стабілізатора напруги енергія

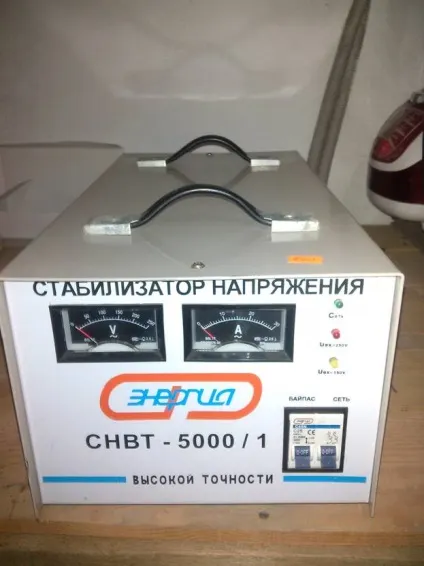

Вже згадана нами модель стабілізатора Енергія СНТВ-5000/1, з поломкою, немає вихідної напруги.

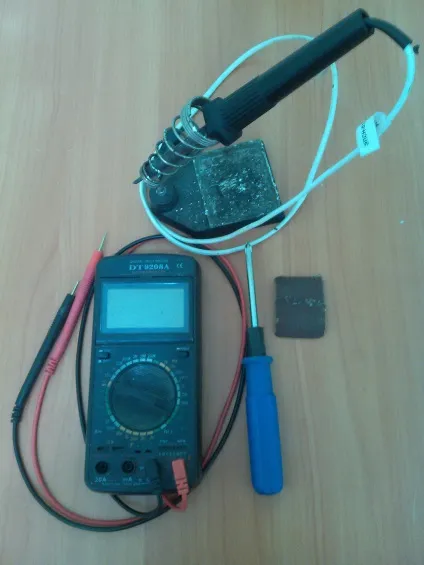

Для ремонту стабілізатора напруги своїми руками нам потрібно, мультиметр, хрестова викрутка, паяльник і наждачний папір.

Найчастіше, причиною поломки стабілізатора напруги, є плата управління і сервопривід. Сервопривод є часто вразливі місця в стабілізаторі, так так основна робота по стабілізації напруги лежить на ньому, і платі управління, яка управляє сервоприводом. Управління сервоприводом здійснюють транзистори TIP41 І TIP42 і вони виходять з ладу так само, є причиною поломки стабілізатора напруги. У даній статті ми розповімо і покажемо як самостійно полагодити свій апарат.

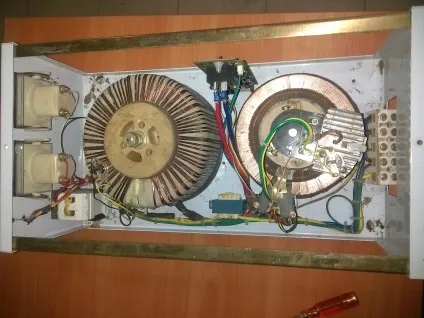

Нам буде потрібно хрестова викрутка, відкручуємо болти з верху і з боків стабілізатора і знімаємо верхню кришку.

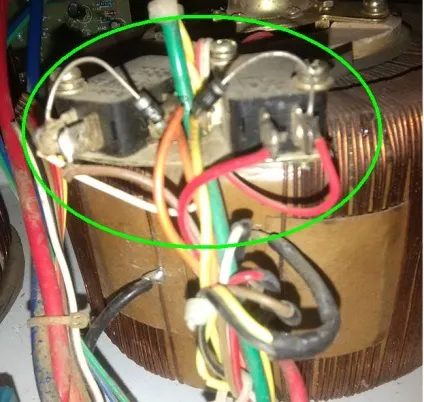

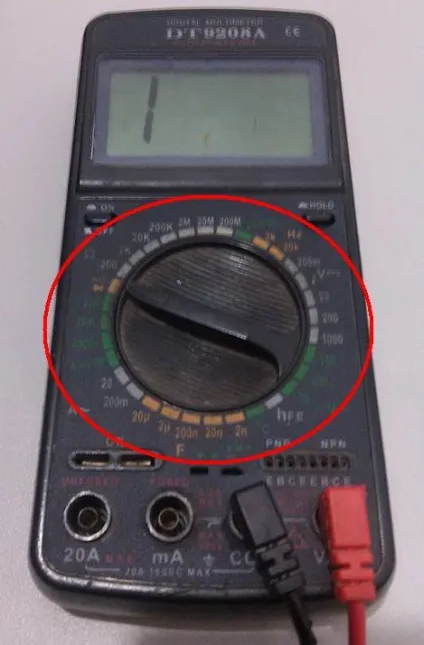

Далі беремо мультиметр, ставимо його в режим вимірювання опору і перевіряємо діоди (IN4007), які знаходяться на СЕРВОПРИВОДИ, в робочому стані при нажите на мікроперемикач, вони не повинні звониться.

У нашому випадку діоди не дзвонить, значить вони цілі.

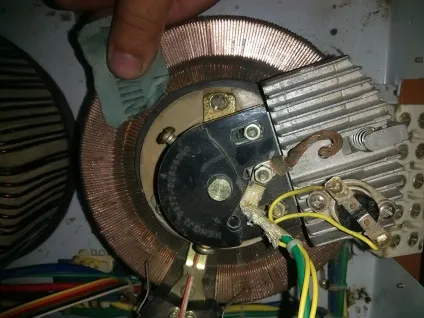

Беремо наждачний папір, краще за все нулівку і зачищаємо мідну котушку, від нарага залишився після роботи щіток.

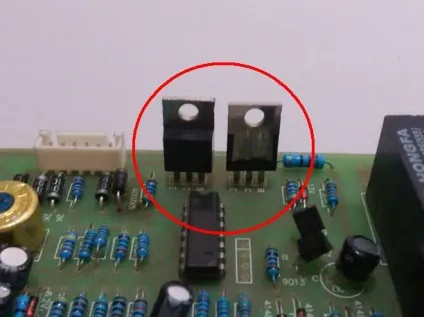

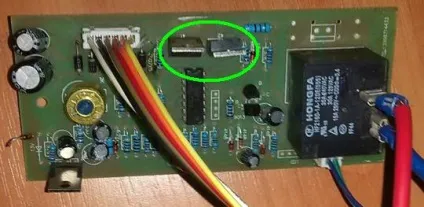

Далі будемо перевіряти плату правління, знову нам буде потрібно мультиметр, перевіряємо за допомогою нього, керуючі транзистори TIP41 і TIP42, так як вони відповідають за роботу сервоприводу.

У нашому випадку вони виявилися, що вийшли з ладу, отже вони не можуть здійснювати управління сервоприводом, і тому немає стабілізації напруги.

Бірем паяльник, заздалегідь включений в мережу і Випаюємо транзистори, з метою заміни їх на нові. Важливо! При заміни цих транзисторів, важливо, що б вони були з однієї патрії, так так якщо вони будуть з різних партій, вони можу не коректно працювати, і знову можуть вийти з ладу.

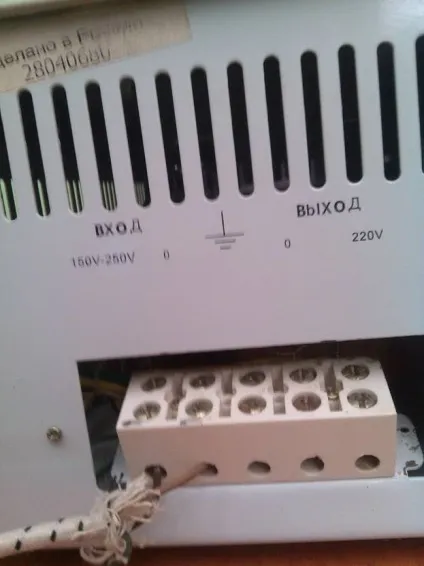

Упаюємо нові транзистори на місце, підключаємо все клеми на місце і підключаємо стабілізатор до мережі.

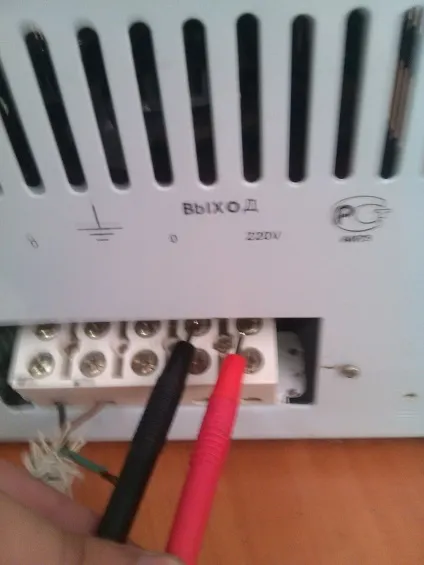

Беремо мультимера і перевіряємо вихідну напругу, за показаннями на приладі бачимо, що похибка мінімальна, а значить вихідна напруга є.

Збираємо апарат в зворотному порядку. ВАЖЛИВО! У стабілізаторі присутня висока напруга, все работинужно виробляти з дотримання техніки безпеки. Іноді при більш проблемною поломки буває потрібна схема стабілізатора напруги, але після прочитання цієї статті ви можете спробувати обійтися і без неї. У майбутньому будемо показувати і розповідати як відремонтувати своїми руками також і інші моделі стабілізаторів з найпоширенішими поломками. Бажаємо всім стабільного напруги в мережі!
