Вітаю! У цій статті розглянемо ремонт мережевого фільтра своїми руками. Він застосовується для підключення до побутової мережі групи споживачів (комп'ютер, принтер, сканер, джерело безперебійного живлення, телевізора і т.д.). Має зазвичай не менше шести розеток і вбудований захист по перевантаженню.

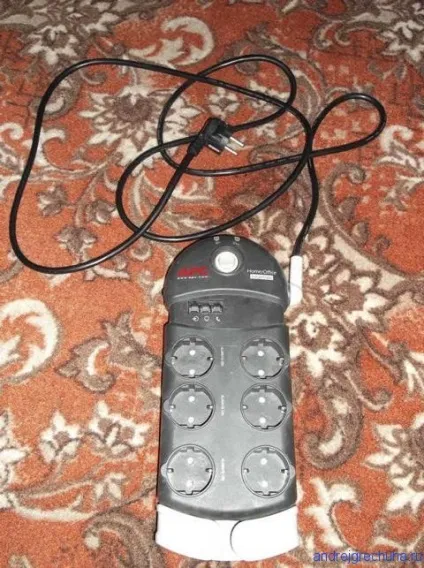

На фото нижче показаний мережевий фільтр, який потрапив до мене на ремонт.
Перш ніж приступити до його ремонту хочу трохи розповісти про основні несправності мережевих фільтрів.
В першу чергу мережевий фільтр-це силовий елемент у вашій домашній мережі. Тобто він сприймає все навантаження, сумарно споживану усіма побутових приладів, підключення до нього. Це потрібно пам'ятати в першу чергу. Наприклад якщо на мережевому фільтрі написано 220 вольт 10 ампер, то це означає що до нього можна підключити тільки стільки побутової техніки, яка в сумі споживає не більше 10 ампер (2,2 кВт).
Тому щоб передчасно не вивести мережевий фільтр з ладу, слід суворо дотримуватися приписів його виробника. Пам'ятаю зустрічався з такими випадками, коли в сетів фільтр підключали одночасно електроплитку, кип'ятильник і пилосос (сумарне навантаження близько 5 кВт!). На таке навантаження він точно не розрахований, при цьому провід живлення мережевого фільтра починав сильно грітися і в підсумку плавитися. Не робіть так, якщо не хочете влаштувати в квартирі пожежа!
Несправності мережевого фільтра:
-отгоранія дроти в вилці харчування в результаті поганого контакту при навантаженні
-підгоряння контактів вимикача мережевого фільтра
-пошкодження автоматичного захисного термозапобіжника

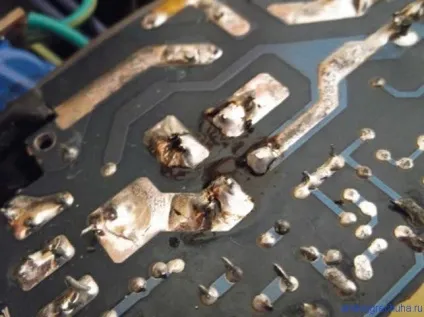

-перегорання доріжок на друкованій платі мережевого фільтра
При включенні шнура харчування мережевого фільтра в мережу і включенні вимикача світлодіод індикації включення в мережу блимав і з вимикача чути невеликий тріск. Ну тут часто винен сам вимикач харчування мережевого фільтра. Для того щоб його перевірити і зробити висновок про його справності або навпаки, необхідно розібрати корпус мережевого фільтра. За звичаєм він складається з двох половинок, з'єднаних між собою за допомогою саморізів.

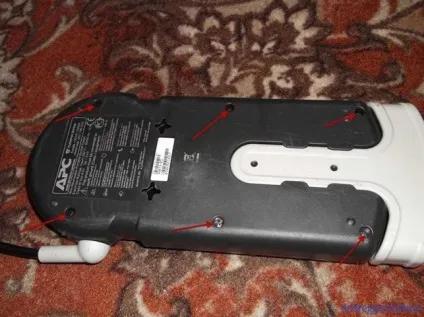

На фото нижче я постораюсь показати їх місце розташування.
При уважному огляді саморізів з'ясувалося наступне: три самореза під хрестову викрутку, а три під плоску. Все б добре, та не зовсім. Саморізи під плоску викрутку, як виявилося, мають хитру конструкцію, яка дозволяє їх тільки закрутити. Вони являють собою подобу храповика під пускову ручку для автомобілів.
Тому відкрутити їх так просто не вдалося. Але як то кажуть, немає безвихідних ситуацій. Особливо для тих, хто добре знає чарівні слова української мови :)). Ось застосовуючи їх і згадуючи «добрим словом» виробників цього дива саморізів і маніпулюючи простий плоскою викруткою, їх потроху відкрутив. Для цього доводилося більше сильніше притискати викрутку до саморізи і створювати так зване торцеве тертя жала викрутки про хитрий саморіз.

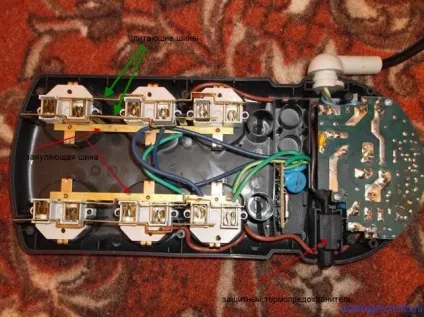

Роз'єднувати дві половинки корпусу мережевого фільтра і бачимо наступну картину

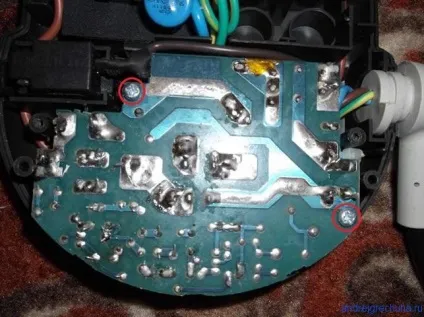

На ній бачимо самі шість розеток з зануляют шинками, термопредохранитель з кнопкою включення, плату мережевого фільтра. Нам необхідно дістатися до вимикача харчування. Для цього відкрутіть два самореза кріплення друкованої плати.

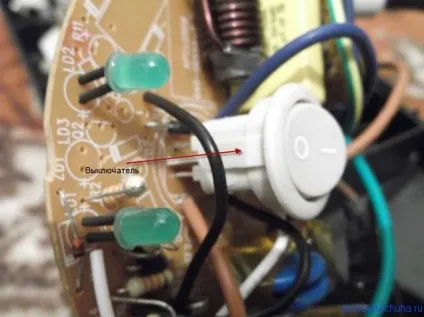

Перевертаємо акуратно плату і бачимо сам вимикач.

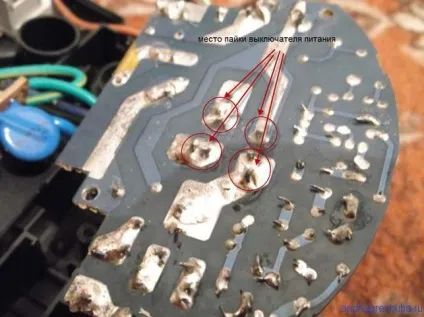

Нам необхідно його випаять. На фото нижче я показав місце пайки ніжок вимикача мережевого фільтра.
Випаюємо вимикач і кладемо його на стіл.
Ремонт вимикача мережевого фільтра виконується в наступному порядку. Необхідно за допомогою тонкої плоскої викрутки вивести фіксатор кнопки з корпусу вимикача з двох сторін і витягнути сам верх кнопки.
На фото нижче видно, що під нею розташовані рухливі контакти з пружною стали.
Запам'ятайте їх розташування і зніміть їх.
Під ними в глибині ви побачите нерухомі контакти.
На обох фото добре видно, що контакти сильно підгоріли. Беремо дрібну наждачний папір і акуратно зачищаємо рухливі контакти. Щоб зачистити в глибині нерухомі контакти зручно використовувати розплітання на кінці мотоциклетний тросик.
Після того як все зачистили, встановлюємо рухливі контакти на місце і ставимо верхню частину вимикача до клацання.
Упаюємо вимикач і збираємо мережевий фільтр в зворотному порядку.
Тепер ви знаєте як відремонтувати мережевий фільтр своїми руками. Користуємося і радіємо зробленому ремонту! Бувай!
