Несправності матриці ноутбука займають солідну частку в загальній кількості причин ремонту. Оскільки матриця виготовлена ​​зі скла, досить, закриваючи ноутбук, необачно залишити на клавіатурі блокнот, ручку або книгу, щоб тендітна поверхню екрану лопнула. Крім механічних пошкоджень, нерідкі несправності підсвічування матриці ноутбука, викликані поломкою інвертора або лампи. Також можуть підвести електронні елементи плати дешифратора матриці, правда цей дефект трапляється рідше двох зазначених вище.

Якщо матрицю розбили

Матриця для ноутбука складається з декількох елементів зібраних в пакет, зафіксований по краях. Також в пакет, знизу, вмонтована підсвітка. Саме скло матриці з'єднується з дешифратором гнучкими шлейфами. Плата закріплена на корпусі матриці, на ній розміщений роз'єм для підключення з'єднує шлейфу.

Якщо падіння ноутбука або необережність користувача привели до механічного дефекту, іншої альтернативи, крім як заміна матриці, немає. Для цього необхідно отримати розбиту і встановити нову. Коли замінна матриця буде знята, по позначенню на етикетці можна буде дізнатися тип для правильного вибору заміни, хоча часто досить просто знати модель ноутбука.

Порядок розбирання для від'єднання матриці різниться для кожної конкретної моделі, тому описувати цю процедуру в форматі даного матеріалу немає сенсу. Заміна матриці ноутбука швидкий, але дорогий варіант ремонту, в такому рішенні є сенс, коли іншого виходу немає.

Несправність підсвічування матриці

Підсвічування складається з двох елементів, безпосередньо лампи і інвертора. Інвертор необхідний для створення робочої напруги лампи, яке становить від 400 до 800 вольт. Такі значення необхідні, тому що в матрицях застосовуються CCFL лампи, або лампи з холодним катодом. Поняття «холодний», умовне, просто катод не підігрівати, при роботі елемента температура електрода досить висока.

Щоб розібратися, який елемент несправний, підключають свідомо справну лампу до виходу інвертора. Також для цього можна використовувати, скажімо, розбиту матрицю з цілої підсвічуванням. Тестова лампа засвітилася - точно знаємо, що інвертор справний. В іншому випадку замінити інвертор набагато зручніше, ніж міняти лампу.

Першою ознакою несправності лампи є підсвічування екрану червонуватим тоном. Причому, після хвилини роботи розігріта лампа відновлює біле світіння. Згодом ефект посилюється, в результаті, колба лампи лопається біля катода і підсвічування пропадає зовсім. Також при несправної лампи підсвічування явно низька яскравість екрану.

Заміна лампи досить трудомістка і делікатна процедура. Спочатку потрібно зняти захисну плівку з плати дешифратора і торців матриці. Потім відклеїти плату і акуратно розгорнути її назовні.

Після відклеїти фольгу, звільнити від засувок і зняти металеву планку прикриває відбивач підсвічування. Перед демонтажем відбивача дроти лампи потрібно звільнити з фіксаторів на корпусі матриці.

Зняти конструкцію тепер досить просто. Лампа розташована всередині каркаса з жерсті. Залишилося замінити згорілу лампу, справною.

Зворотній складання конструкції є найбільш трудомістким етапом роботи. Потрібно стежити, щоб при установці відбивача лампа встала на своє місце. В іншому випадку підсвічування екрану після складання буде нерівномірною. До того ж є ризик пошкодити скло матриці або зламати лампу. Якщо не впевнені в успіху, краще довірте заміну лампи фахівця.

Несправність дешифратора матриці

Ознаками несправного дешифратора може бути повністю білий екран, негативна картинка, відключення картинки через деякий час після включення, кольорові тонкі смуги на екрані або широка смуга, іноді розміром в половину зображення.

Ремонт цього елемента матриці ускладнений через те, що плата з'єднана зі склом шлейфами, що не відключаються. При необережному поводженні плівка з провідниками може бути легко пошкоджена або відірвана від плати, а це ремонту не підлягає.

Саме такі обриви або відшарування шлейфів можуть бути причиною смуг, показаних на зображенні вище. Ще смуги на екрані з'являються при банальної поганий пайку самого роз'єму підключення дешифратора.

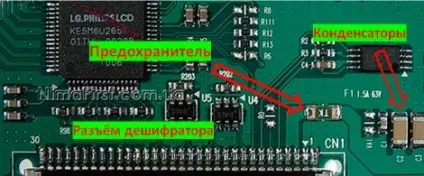

Причиною білого екрану часто є згорілий запобіжник - схема залишається без харчування. Потрібно пам'ятати, що запобіжники без причини не горять! Якщо дісталася така несправність, перш ніж відновлювати контакт, потрібно ретельно перевірити елементи плати на наявність короткого замикання. У більшості випадків закороченими виявляються керамічні конденсатори фільтрів харчування або мікросхема стабілізатора 3.3 вольт.

Несправність шлейфу матриці ноутбука

При обриві шлейфу, яким матриця з'єднується з системною платою ноутбука, можливий весь набір симптомів. Смуги на екрані, білий екран, моргання або повна відсутність підсвічування, спотворення кольору або яскравості картинки - результат такого дефекту. Є тільки один фактор, який відрізняє цю проблему від всіх розглянутих вище. Прояв несправності пов'язано з рухом екрану. Якщо під час руху верхньої половинки ноутбука з зображенням проблеми, потрібно озброївшись тестером продзвонити шлейф і замінити проблемні провідники.

Також необхідно приділяти увагу з'єднанню шлейфа з платою дешифратора. Роз'єм шлейфу іноді буває оксиди. Після ремонту або заміни матриці обов'язково потрібно закріпити шлейф біля роз'єму скотчем.
