Перший радіоприймач Попова.
Удосконалення радіо Поповим.
Перший радіоприймач Попова.
І тут людям допомогло радіо (в перекладі з латинської radio означає "випромінювати", воно має спільний корінь і з іншими латинськими словами radius - «промінь"). Для передачі повідомлення без проводів потрібні лише радіопередавач і радіоприймач, які пов'язані між собою електромагнітними хвилями - радіохвилями, випромінюваними передавачем і прийняті приймачем.
І
Важливий внесок у розвиток радіотехніки внесли різні вчені: Х. Ернест, М. Фарадей, Дж. Максвелл і інші. Найбільш довгі електромагнітні хвилі вперше зумів отримати і досліджувати німецький фізик
Г. Герц в 1888р. А. С. Попов, спираючись на результати Герца, створив, як уже говорилося, прилад для виявлення і реєстрації електричних коливань - радіоприймач.
Грозовідмітник А. С. Попова.
Перший радіоприймач мав дуже простий пристрій: батарея, електричний дзвінок, електромагнітне реле і когерер (від латинського слова cogerentia - зчеплення). Цей прилад являє собою скляну трубку з двома електродами. У трубці поміщені дрібні металеві тирса. Дія приладу заснована на впливі електричних розрядів на металеві порошки. У звичайних умовах когерер має більший опір, так як тирса мають поганий контакт один з одним. Що прийшла електромагнітна хвиля створює в когерере змінний струм високої частоти. Між тирсою проскакують найдрібніші іскорки, які спекают тирсу. В результаті опір когерера різко падає (в дослідах О. С. Попова з 100000 до 1000 - 500 Ом, тобто в 100-200 разів). Знову повернути приладу великий опір можна, якщо струсити його. Щоб забезпечити автоматичність прийому, необхідно для здійснення бездротового зв'язку, А.С. Попов використовував Дзвонкове пристрій для струшування когерера після прийому сигналу. Під дією радіохвиль, прийнятих антеною, металеву тирсу в когерере зчіплювалися, і він починав пропускати електричний струм від батареї. Спрацьовувало реле, включаючи дзвінок, а когерер отримував "легку струс", зчеплення між металевими тирсою в когерере слабшав, і до них надходив наступний сигнал.

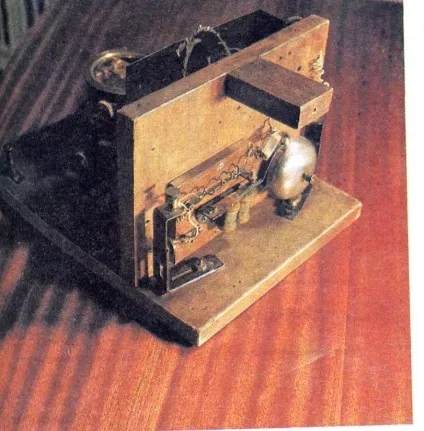

Перший радіоприймач А. С. Попова (1895р.)
Передавачем служив іскровий розрядник, збуджують електромагнітні коливання в антені, яку Попов вперше в світі використав для бездротового зв'язку. Щоб підвищити чутливість апарату, А.С. Попов один з висновків когерера заземлений, а інший приєднав до високо піднятого шматку дроту, створивши першу приймальню антену для бездротового зв'язку. Заземлення перетворює провідну поверхню землі в частину відкритого коливального контуру, що збільшує дальність прийому.
Схема радіоприймача А. С. Попова, зроблена ним самим: N - контакт дзвінка; А, В - виклики когерера; З - контакт реле; РQ - висновки батареї, М - контакт антени.
Принцип дії передавача і приймача Попова можна продемонструвати за допомогою установки, в якій диполь з когерером замкнутий на батарею через гальванометр.
У момент прийому електромагнітної хвилі опір когерера зменшується, а струм в ланцюзі збільшується настільки, що стрілка гальванометра відхиляється на всю шкалу. Для припинення прийому сигналу тирса когерера слід струсити, наприклад, легким постукуванням олівця. У приймальні станції Попова цю операцію виконував автоматично молоточок електричного дзвінка.
Схема демонстрації принципу дії приймача Попова: К - когерер, Б - батарея.
Удосконалення радіо Поповим.
Багато сил і часу присвятив Попов вдосконаленню свого радіоприймача. Він ставив своїм безпосереднім завданням побудувати прилад для передачі сигналів на великі відстані.
Через 5 років після побудови першого приймача почала діяти регулярна лінія бездротового зв'язку на відстань 40 кілометрів. Завдяки програмі, переданої по цій лінії взимку 1900 р криголам "Єрмак" зняв з крижини рибалок, яких шторм забрав в море. Радіо, яке розпочало свою практичну історію порятунком людей, стало новим прогресивним видом зв'язку XX століття.
Хоча сучасні радіоприймачі дуже мало нагадують приймач Попова, основні принципи їх дії ті ж, що і в його приладі. Сучасний приймач також має антену, в якій хвиля, що приходить викликає дуже слабкі електромагнітні коливання. Як і в приймачі А. С. Попова, енергія цих коливань не використовується безпосередньо для прийому. Слабкі сигнали лише управляють джерелами енергії, які живлять наступні ланцюга. Зараз таке управління здійснюється за допомогою напівпровідникових приладів.
Схема найпростішого радіоприймача.
Сучасні радіоприймачі виявляють і вилучають передану інформацію. Досягаючи антени приймача, радіохвилі перетинають її провід і збуджують в ній дуже слабкі частоти. В антені одночасно знаходяться високочастотні коливання від багатьох радіопередавачів. Тому один з найважливіших елементів радіоприймача - виборче пристрій, який з усіх прийнятих сигналів може відображати потрібний. Таким пристроєм є коливальний контур. Контур сприймає сигнали того радіопередавача, високочастотні коливання якого збігаються з власною частотою коливань контура приймача. Призначення інших елементів радіоприймача полягає в тому, щоб посилити прийняті коливання, виділити з їх коливання звукової частоти, посилити їх і перетворити в сигнали інформації.
Розрізняють 2 типу радіоприймачів: приймачі прямого посилення, в яких високочастотні коливання до детектора тільки посилюються, і супергетеродинні, в яких прийняті сигнали перетворяться в коливання деякої проміжної частоти, посилюються і тільки після цього надходять на детектор.
Список літератури:
Зубков Б. В. Чумаков С. В. "Енциклопедичний словник юного техніка", Київ, "Педагогіка", 1988.
Орєхов В. П. "Коливання і хвилі в курсі фізики середньої школи, Київ," Просвещение ", 1977.
