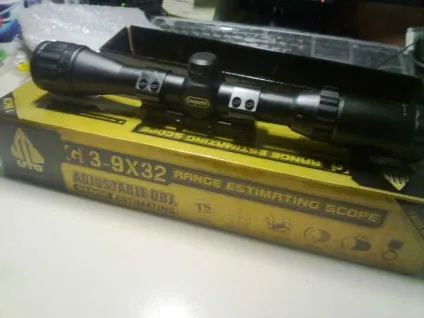

Реанімація ліперса (ремонт оптики)

Справа була ввечері .... вирішив постріляти, розмістив пивну банку на відстані близько 50 метрів, на присутніх справив пострілів 10-15, і тут почав помічати, що горизонтальна лінія перехрестя (ліва половина) почала скривлюватися, в чому справа відразу не зрозумів, але після кількох пострілів ця смужка зовсім відвалилася, а права половина початку кривитися, так само як і ліва, ну а ще після пари десятків теж відвалилася. Особливо переживати не став, так як вертикальні залишилися стояти як і стояли і прицілюватися можна було без горизонтальних. Почитав форумів по ремонту оптики, але нічого путнього не знайшов, запитав в зброярки візьмуться вони відновити перехресті на що отримав відмову, сказали «простіше новий приціл купити» (потім я зрозумів що вони помилялися)

Пройшов якийсь час і я знову вирішив постріляти, в цей раз все стало цікавіше, зробивши напевно пару трійку пострілів зрозумів що сильно мажу ну думаю, настройка чудесним чином збилася, але не тут то було, регулюючи приціл не розумів що з ним відбувається, як б я не намагався гвинтівка з кожним пострілом стріляла правіше, і нарешті горизонтальна регулювання вперлася (далі крутити нікуди) ... .що думаю за фігня така! .... І при цьому продовжую стріляти і спостерігати як мажу все сильніше і сильніше ... .але раптом картинка в оптиці абсолютно пропало, ніби дивишся в каламутне скло з величезним спотворенням, а всередині самого прицілу з'явилося скляне брязкання, ось думаю і сталося, про що так багато розмов на форумах - випала лінза.

Вирішив відкласти цю оптику до кращих часів, а часи ці наступили у відпустці, погода була погана, лив дощ і ось вирішив розібрати оптику - втрачати то вже нічого.

Так як особливо не мав уявлення про будову (але мав досвід ремонту бінокля) просто почав відкручувати стопорні гвинти перший потайний на самому краю корпусу

(При складанні я його замінив на нормальний гвинт з капелюшком, для зручності складання - розбирання),

корпус об'єктива піддався до викручування

Переді мною відкрився вид зламаного перехрестя, (на фото вже відновлене так як фото робив вже потім) воно встановлено на блоці обертаючих лінз, для того що б витягнути цей блок, необхідно відкрутити наполегливу гайку

(Або шайбу або кільце, не знаю як правильно воно називається) і гвинт на регулюванні кратності,

після чого зрушити цю саму регулювання вперед,

і нам відкривається проріз в корпусі через яку з невеликим зусиллям ми виштовхуємо блок лінз. якраз одна з який просто валяється в корпусі оптики,

Лінза, кільце - шайба і гайка з зовнішньої різьбою

з корпусу так само випадає язичок

який служить пружиною для блоку лінз, під час регулювань по вертикалі і горизонталі (при складанні треба примудритися вкласти його на місце в паз)

Так він повинен стояти при складанні

Викрутивши завзяте кільце вставляю лінзу на її місце,

(Укладається лінза, далі кільце яке служить шайбою, щоб при закручуванні не пошкодити Лінцу), а ось далі загадка, так як лінза неоднаково опукла її потрібно правильно встановити, перевірялося цей методом тику, поставив, все зібрав подивився, зображення мутнувате, знову розібрав, перевернув, зібрав - тепер ніби все добре

і знову розбираю вже для того що б придумати як бути з перехрестям.

З чого робити перехресті? І як його кріпити, ну трохи почухавши ріпу, і без 100 грамів не обійшлося ... придумав, в старому корпусі перехрестя (він по видимому з латуні) просвердлити отвори для того щоб протягнути нитку,

взяв найтонше свердло яке у мене було - 0,8 мм і акуратно намагаючись дотримати одно протилежні сторони роблю отвори, (з першого разу не вдалося)

Далі вирішив в якості проби протягнути через отвори найтоншу нитку яку зумів знайти в швейному наборі, зібрав - жах. Виглядало це як ніби перехресті зроблено з канатів)))

Заново розбираю .... вирішив спробувати волосінь для зимової риболовлі перетин точно не пам'ятаю по моєму 0,2 мм, простягаю,

зав'язую, збираю, дивлюся - знову фігня, товщина перехрестя ще більш менш терпима але ось те що воно вийшло не рівне мене дратувало, знову розбираю, так як отвори більше, ніж простягнута в них волосінь варто звернути увагу на цей зазор трохи поекспериментувавши все ж знайшов як оптимально пов'язати волосінь щоб перехрестя було якомога рівніше і по центру,

зібрав все це справа в черговий раз, (вже напевно можу це робити із закритими очима)

встановив на гвинтівку, пристріляв на 40 метрів ... і зітхнув з полегшенням.))

Перепрошую за якість фото, краще моя нокия просто не може.
