Практично в кожному трансформаторі є різноманітні магнітні потоки. Вони не можуть бути пов'язані з двома котушками. Невелика частина потоку може бути пов'язана тільки з однією котушкою, але ніяк не з двома. Ця частина магнітного потоку називається потоком розсіювання. Саме через це потоку в трансформаторі може виникнути реактивне опір розсіювання.
Якщо розсіювання буде пов'язано з опором, тоді його можна буде назвати импедансом. Через нього можуть виникати певні перепади, які виникнуть на обох обмотках трансформатора. Якщо вам буде цікаво, тоді ви можете прочитати про резервну релейний захист.
Реактивний опір трансформатора
На сьогоднішній день первинна і вторинна обмотка трансформатора виконуються з міді. Мідь вважається досить хорошим провідником електричного струму. На практиці практично нереально знайти супер-провідник. Саме тому обмотки можуть мати певний опір. Це внутрішній опір, яке буде виникати в первинній і вторинній обмотці можна називати опором трансформатора.
Імпеданс трансформатора
Обидві котушки, які розташовуються в трансформаторі називаються реактивним опором розсіювання. Це опір в сукупності можна назвати, як імпеданс трансформатора. Тепер якщо R1 і R2. і X1 і X2 будуть опором розсіювання в первинної та вторинної обмотці, тоді Z1 і Z2 можна вважати импедансом трансформатора.
Імпеданс трансформатор буде грати життєво важливу роль під час паралельної роботи. При необхідності ви можете прочитати про сухі трансформатори.
Магнітний потік розсіювання
В ідеальному трансформаторі практично всі магнітні потоки повинні будуть бути пов'язані не тільки з первинної, а й вторинною обмоткою. Насправді досягти цього результату буде просто нереально. Якщо максимальний потік буде пов'язаний з обома обмотками, тоді ви все одно зможете зустріти невелику кількість потоку, який буде проходити не через одну, а через дві обмотки.
Саме цей потік можна назвати потоком розсіювання, який буде проходити через частину межобмоточной ізоляції. Перепади напруги в обмотках можна вважати импедансом трансформатора. Імпеданс - це спеціальне поєднання опору і реактивного опору розсіювання трансформатора. Якщо ви бажаєте прикласти напругу в первинній обмотці, тоді може виникнути компонент I1 X1. Це буде відбуватися через опір розсіювання. Якщо врахувати падіння напруги, яке виникає з на падіння напруги в котушці, тоді рівняння напруги буде виглядати наступним чином:
Для вторинного реактивного опору розсіювання можна використовувати друге рівняння:

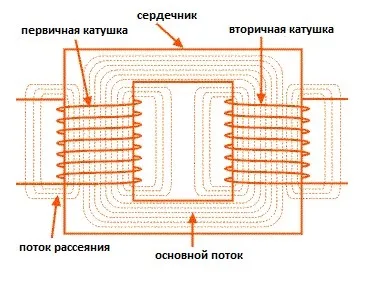

На малюнку вище ви зможете побачити первинну і вторинну обмотку. Як бачите, вони не стикаються між собою. Таке розташування може привести до великого потоку розсіювання. Цей процес може виникнути через те, що між обмотками присутній простір. Якщо ви розташуєте первинну і вторинну обмотку концентрично, тоді цю проблему можна легко вирішити.
