Добрий день. Цього разу в рамках курсу ремонту пропоную дізнатися про те, як виготовляються рамкові фасади з МДФ профілю своїми руками і як це робиться на спеціалізованих підприємствах. Тема статті буде цікава власникам золотих рук і домашній майстерні, де є пила торцювання і інший плотницький інструмент.

Ідеальне рішення для збірки класичних меблів

Кілька слів про те, що будемо робити

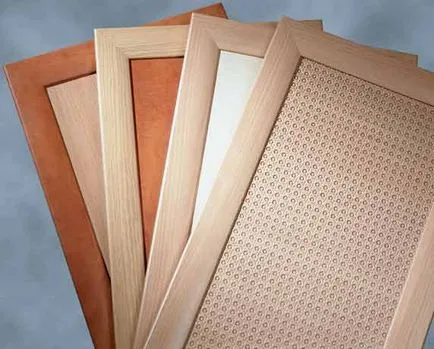

Рамкові фасади з профілю МДФ - це збірна конструкція, що складається з рамки, і щита, який вставлений в цю рамку. Рамкові конструкції можуть виготовлятися з урахуванням будь-яких розмірів і різної конфігурації, що дуже важливо при виготовленні меблевих комплектуючих за індивідуальним замовленням.

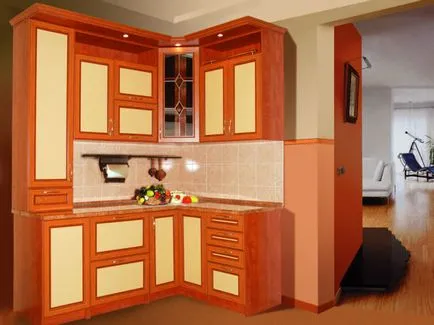

Зовнішній вигляд кухні з рамкового МДФ

Таким перевагою не відрізняються фасади, обтягнуті плівкою або пластиком. Завдяки наявності профілів з різним перетином можна виготовляє фасади різні по конфігурації, колірному виконанню і зовнішнім виглядом в цілому.

Конструкція рамкової фасаду

Фасад рамкового типу складається з щита - фільонки і накладного обкладом, виготовленого з профілю. Зовнішній вигляд готового виробу в основному залежить від форми поперечного перерізу накладного обхвату.

Збірка меблевого рамкової фасаду

Так збираються рамкові кухні з МДФ з кутовим з'єднанням прямої шип

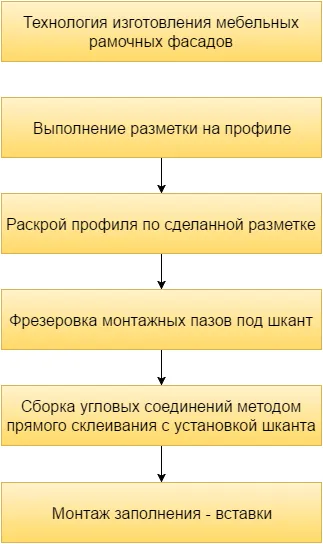

Інструкція складального процесу приведена на наступній схемі.

Розглянемо перераховані моменти докладніше.

Способи нарізання популярного з'єднання «на вус»

Приблизно так виглядає поперечний зріз рамки із заповненням

Для того щоб з'єднати профіль для рамкових фасадів МДФ по кутах застосовується з'єднання «на вус» - в даному випадку під кутом 45 градусів для прямокутних фасадів. Розглянемо, як нарізати профіль під кутом 45 градусів і забезпечити якісну стикування профілів без видимих ​​зазорів.

Серед найбільш затребуваних способів зазначу три:

• Нарізка вручну за допомогою стусла - оптимальне рішення для роботи в домашніх умовах;
• Нарізка з допомогою електричної пили торцювання;
• Нарізка на пилорамі.

Кожен з перерахованих способів при правильному виконанні своїми руками забезпечує високу точність з'єднання. Вибір одного з перерахованих способів виконується відповідно до ступеня оснащення вашої майстерні.

Металеве стусло для професійної різання

Нарізка на стусле виконується наступним чином:

• Профіль укладається потрібної стороною в стусло і притискається до бортика;
• Спеціальної ножівкою робиться розпил;
• Обрізаний торець обробляється наждачним папером для кращого прилягання до іншої частини рами.

Дуже важливо!
Для різання профілю використовуйте тільки металеві стусло, так як дерев'яні, а тим більше пластикові інструменти від тривалого застосування розробляються і не забезпечують точного позиціонування ножівки і, як наслідок, не гарантують акуратності різу.

Найпростіший спосіб нарізки профілю передбачає застосування пили торцювання.

Нарізка бруска на торцювання пилі

Інструкція нарізки наступна:

• Профіль прикладається впритул до напрямної обмежувача;
• Ріжучий диск опускається до профілю і можна визначити наскільки правильно встановлена ​​заготівля і підібраний розмір;
• Чи включається пила і ріжучий диск опускається для нарізки.

Якість різу на суміщених брусках ідеальне

Перевагою цього способу є те, що диск опускається під строго вивіреним кутом без вібрацій і без люфту з боку в бік. Отже, рез максимально точний і з'єднання в раму буде виконано без зазорів.

Різка бруска на пилорамі

Третій спосіб рекомендую в тому випадку, якщо є якісна пилорама, як на фото, але немає пили торцювання. В цьому випадку профіль фіксується під кутом 45 градусів по відношенню до диска пилорами і виконується розпил.

Перевірка стику по косинці

Важливо!
Після закінчення нарізки кладемо на стіл кутник і по ньому стикуємося заготовки для того щоб визначити акуратність з'єднань і наявність зазорів.
Якщо зазорів немає, можна приступати до склейки.

Збірка заготовок в готовий виріб

Тепер ви знаєте як нарізати профіль під потрібним кутом. Залишилося дізнатися, як зібрати заготовки в єдиний фасад.

Інструкція збірки, наступна:

Устаткування для фрезерування зазорів під шканти

• Заготовки встановлюються в спеціальний фрезерний верстат;

Фрезерування суміщених деталей

• За допомогою фігурної фрези нарізаються пази по формі ластівчин хвіст;

• Торці заготовок промазиваются столярним клеєм швидкої дії і з'єднуються;

Поєднання деталей шкантів

• У фрезеровані пази вставляються шканти і забиваються молотком;

Очищення поверхні від клею

• З ділянок з'єднання прибираються надлишки клею;

• З внутрішньої сторони рамки по периметру наноситься шар швидкодіючого столярного клею, на який укладається вставка;

• Після повного висихання клею виріб готовий до подальшої експлуатації.

В окремих випадках заповнення фасаду, або як його ще називають фільонка, що не вставляється при складанні в спеціально нарізаний при виготовленні паз, а вклеюється зі зворотного боку.

Такий метод дозволяє використовувати як цілісний заповнення, так і складальну фільонку, складену, наприклад, з вагонки або стінових панелей. Монтаж фільонки в паз виконується не в процесі, а по закінченні складання рами, що дещо спрощує технологію.

Чим клеїти?

У наступній таблиці перерахував перевірені різновиди клею, які можна використовувати для збирання МДФ фасадів.

Як розібрати для ремонту

Тепер, коли ми з'ясували, як зібрати фасад із застосуванням МДФ профілю, залишилося дізнатися, як виконується розбирання рамкової фасаду з клеєного МДФ. Проблема розбирання рамки із заповненням полягає в тому, що вони не тільки міцно склеєне, але і до того ж пов'язано дерев'яними шкантами.

Інструкція розборки наступна:

• Перевертаємо фасад лицьовою стороною донизу;
• Підбираємо саморіз приблизно в 2 рази тонше сполучних шкантів;

• Укручуємо саморіз в шканти на кілька витків;

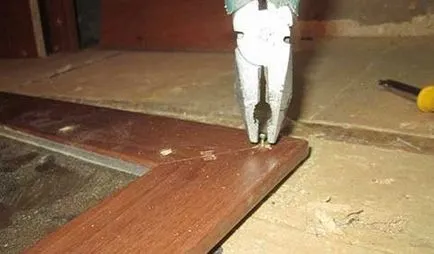

Вхопили головку плоскогубцями

• Утримуючи головку шурупа плоскогубцями витягуємо шканти;

• Аналогічну операцію проробляємо по всьому кутовим з'єднанням;
• Перевертаємо фасад лицьовою стороною вгору і докладаючи невелике зусилля розбираємо раму на частини.

Важливо!
При подальшій збірці рами використовуємо нові шканти і при цьому оновлюємо шар клею.

Виготовлення МДФ профілю

МДФ (деревоволокнистих плит дрібнодисперсного фракції) - це плитний матеріал з рівною поверхнею без будь-якого рельєфу. Як з прямокутних заготовок з прямою поверхнею зробити профіль зі складним рельєфом?

Положення фрези при обробці заготовки

Виявляється, виготовлення рельєфного профілю не представляє нічого складного, якщо у вашому розпорядженні є спеціальне фрезерне обладнання. Рельєф на поверхні бруска з прямокутною формою наноситься фрезою. Форма рельєфу залежить від конфігурації фрези.

Якщо вирішили пов'язати свою діяльність з виготовленням меблевих фасадів, крім спеціального верстата, доведеться придбати набір з декількох фрез.
