Конструктор «Эксперименты со светодиодами» представляет собой набор из электронных компонентов, монтажной платы и соединительных проводников. В процессе работы с электронным конструктором ЛАРТМАСТЕР подросток получает представление о работе электронных компонентов, электрических схем. Юний інженер знайомиться зі схемотехнікою електронних пристроїв, Електронні конструктори дають можливість підлітку побудувати своїми руками електронний пристрій і побачити результати своєї праці. Миготіння світлодіодів, робота метронома. Конструктори розроблені з урахуванням можливості складання пристроїв не тільки за заданою схемою, але і можливості для технічної творчості. Тобто подросток сам может придумывать и воплощать свои технические идеи и решения .

З'єднання отворів в макетної платі.

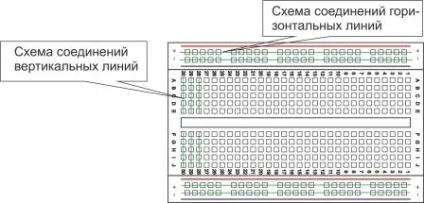

Макетная плата имеет множество крошечных отверстий. Проволочные выводы электронных омпонентов (резисторы, диоды, транзисторы, медные проводники) вставляются в эти отверстия. Отвори в верхніх двох горизонтальних лініях і отвори в нижніх двох горизонтальних лініях з'єднані один з одним. Отвори в середній частині макетної плати пов'язані між собою вертикально.

Електронні компоненти, які ми будемо застосовувати в наших експериментах.

У конструкторі ми будемо використовувати батарею з 4-х елементів живлення по 1,5V.

Позначення на електричній схемі Зовнішній вигляд батареї.

Світлодіод - це електричний прилад, що випромінює світло при протіканні електричного струму.

Позначення на електричній схемі Зовнішній вигляд світлодіода

Пасивний елемент електричного кола, що характеризується тільки опором електричному струму.

Позначення на електричній схемі Зовнішній вигляд резистора

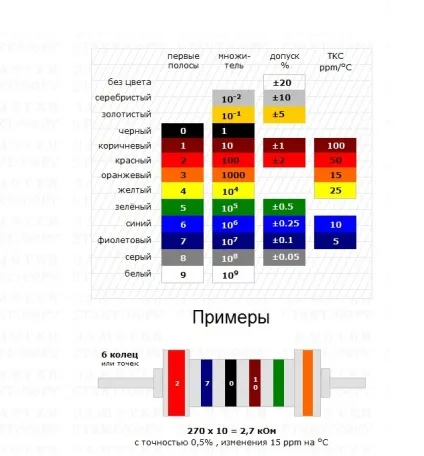

У наших експериментах ми будемо використовувати резистори потужністю 0,25 Ватт. Одиницею вимірювання опору є 1 Ом. Так как резисторы имеют очень маленький размер, величина сопротивления обозначается цветными линиями. Нижче наведена таблиця кодування величини опору.

Полупроводниковый триод — электронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи. Зазвичай використовується для посилення, генерації і перетворення електричних сигналів.

Транзистори бувають двох видів: p-n-p структури, «прямий провідності» і n-p-n структури, «зворотної провідності».

У наших експериментах ми будемо використовувати транзистори n-p-n BC547 p-n-p BC557

Фоторезистор - напівпровідниковий прилад, що змінює величину свого опору при опроміненні світлом.

Позначення на електричній Зовнішній вигляд фоторезистора

Електричний прилад для накопичення заряду і енергії електричного поля.

Конденсатори бувають полярні і неполярні.

Неполярний полярний неполярний полярний

Приклад 1. Підключення світлодіода до джерела електричного струму.

1. Встановіть світлодіод в макетну плату.
2. За допомогою таблиці за колірною кодуванні знайдіть резистор номіналом 360 Ом.
3. З'єднайте проводками висновки батареї, резистора і світлодіода.

При правильному з'єднанні всіх компонентів світлодіод починає випромінювати світло.

УВАГА. Не можна підключати світлодіод до батареї без резистора. Таке включення призведе до перегорання світлодіода.

Приклад 2. Підключіть світлодіод до джерела електричного струму з використанням кнопки.

1. Встановіть світлодіод в макетну плату.
2. За допомогою таблиці за колірною кодуванні знайдіть резистор номіналом 360 Ом.
3. Встановіть кнопку в макетну плату.

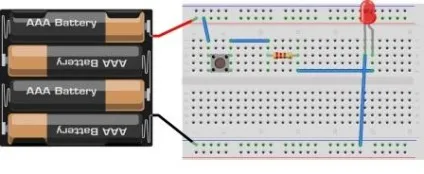

4. З'єднайте проводками висновки батареї, кнопки, резистора і світлодіода.

При правильному з'єднанні всіх компонентів і при натисканні на кнопку світлодіод починає випромінювати світло.

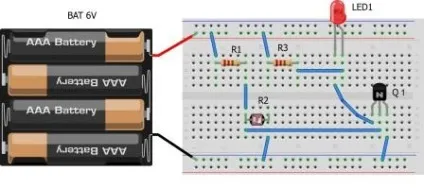

Встановіть всі компоненти в макетну плату. З'єднайте проводками. Підключіть батарею живлення. Правильно зібраний пристрій запрацює одразу. Якщо закрити рукою фоторезистор, світлодіод починає випромінювати світло.

Приклад 4. Мультивибратор.

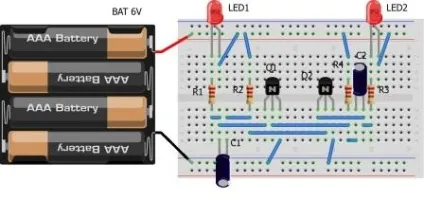

Одна из самых распространенных радиолюбительских схем. При складанні схеми зверніть увагу на полярність підключення електролітичного конденсатора.
