У наш час методика перевірки кінескопів поступово втрачає свою актуальність: кінескопні телевізори поступово витісняються з ужитку більш сучасними LCD і плазмовими телевізорами, але все-ж в процесі ремонту телевізорів доводиться (хоча з кожним роком все рідше ..) виробляти діагностику працездатності кінескопа: іноді це необхідно щоб просто визначитися з доцільністю ремонту.

Отже: перевірити кінескоп можна досить просто, для цього потрібно всього-лише згадати як він працює. Зараз ми не будемо детально розглядати пристрій кінескопа (цього питання присвячена інша сторінка на сайті), нам буде достатньо лише знати той факт що принцип роботи кінескопа побудований на ефекті термоеміссіі.

Під впливом зовнішнього підігрівача катод кінескопа починає випускати електрони. Причому цей процес відбувається навіть при відсутності зовнішніх напружень на кінескопі.

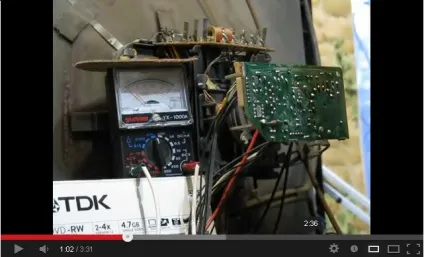

При гарній емісії (навіть на непідключеному до зовнішніх джерел) кінескопа між його електродами виникне провідність, яку можна перевірити самим звичайним Ом-метром.

І чим краще емісія, тим краще буде провідність (Ом-метр покаже менший опір між електродами).

Є ще один "простонародний" спосіб визначити працездатність кінескопа:

Таким чином: замикаючи черзі кожен модулятор на корпус (короткочасно.) За яскравістю растра можна судити про працездатність кожного окремо взятого прожектора.

Хоча в колбі кінескопа практично відсутня повітря, але все-ж там не ідеальний вакуум.

Знос кінескопа (втрата емісії) найчастіше відбувається від того, що на постійно підігрівається катоді з часом утворюється шар оксиду.

Основна методика відновлення кінескопів якраз і полягає в тому щоб "збити" цей самий окисел. Це можна зробити якщо подати короткочасний високовольтний імпульс між катодом і модулятором.

Кінескоп звичайно-ж в цей час повинен бути прогрітий напругою напруження.

Іскра, що утворюється під час пробою між електродами збиває окислення, покращуючи тим самим емісію.

Такий метод в простанародье ще називають "прострелка".

Отримати такий короткочасний імпульс можна за рахунок розряду конденсатора, але краще скористатися схемою, наведеною нижче

Схема пристрою для відновлення кінескопів надзвичайна проста і збирається буквально за 20 хвилин. Принцип роботи схеми- множення напруги до рівня 600. 800 Вольт.

Резистор R1 встановлюється як обмежувальний.

Номінали використовуваних деталей:

Резистор R1 1,5 кОм, потужністю не менше 5 Ватт

Конденсатори: С1, С2 50,0 мкФ * 450 Вольт

С3, С4 20,0 мкФ * 450 Вольт

С5, С6 1,0 мкФ * 600 Вольт

Діоди - будь-які з робочим напругою не менше 300 Вольт (в оригіналі використовувалися FR157).

Крім цього необхідно забезпечити напруження кінескопа за допомогою будь-якого трансформатора з вихідним напругою 6. 8V (на схемі не вказаний).
Що робити якщо в кінескопі замикання. один із способів, що допомагає прілізітельно в 70% випадків докладніше
