Радіатори традиційно вважаються атрибутами систем опалення з високими температурними параметрами. Але постулати, на яких базувалася така точка зору, застаріли. Економія металу і будівельної теплоізоляції не ставиться сьогодні вище економії енергоресурсів. А технічні характеристики сучасних радіаторів дозволяють говорити не тільки про можливості їх застосування в низькотемпературних системах, але і про переваги такого рішення.

Радіатори традиційно вважаються атрибутами систем опалення з високими температурними параметрами (в літературі терміни «високотемпературний» і «радіаторний» нерідко навіть використовуються як синоніми, зокрема, коли мова йде про контурах опалювальних систем). Але постулати, на яких базувалася така точка зору, застаріли. Економія металу і будівельної теплоізоляції не ставиться сьогодні вище економії енергоресурсів. А технічні характеристики сучасних радіаторів дозволяють говорити не тільки про можливості їх застосування в низькотемпературних системах, але і про переваги такого рішення. Це доводять наукові дослідження, протягом двох років здійснювалися з ініціативи компанії Rettig ICC, власника брендів Purmo, Radson, VogelNoot, Finimetal, Myson.

Зниження температури теплоносія - основна тенденція розвитку опалювальної техніки останніх десятиліть в європейських країнах. Це ставало можливим у міру поліпшення теплоізоляції будівель, вдосконалення опалювальних приладів. У 1980-х стандартні параметри були знижені до 75/65 ºC (подача / «обратка»). Основний вигодою від цього стало зменшення втрат при виробленні, транспортуванні та розподілі тепла, а також бóБільша безпеку для користувачів.

З ростом популярності підлогового і інших видів панельного опалення в системах, де вони застосовуються, температура подачі зменшена до рівня 55 ºC, що враховано конструкторами теплогенераторів, регулюючої арматури і т.д.

Сьогодні температура подачі в високотехнологічних системах опалення може становити 45 і навіть 35 ºC. Стимул до досягнення зазначених параметрів - можливість найбільш ефективно використовувати такі джерела тепла, як теплові насоси і конденсаційні котли. При температурі теплоносія вторинного контуру 55/45 ºC коефіцієнт ефективності COP для теплового насоса типу «грунт-вода» становить 3,6, а при 35/28 ºC вже - 4,6 (при роботі тільки на обігрів). А експлуатація котлів в конденсаційному режимі, що вимагає охолодження димових газів водою зворотної лінії нижче «точки роси» (при спалюванні рідкого палива - 47 ºC), дає виграш в ККД близько 15% і більше. Таким чином, зниження температури теплоносія забезпечує істотну економію енергоресурсів, і, відповідно, скорочення викидів вуглекислого газу в атмосферу.

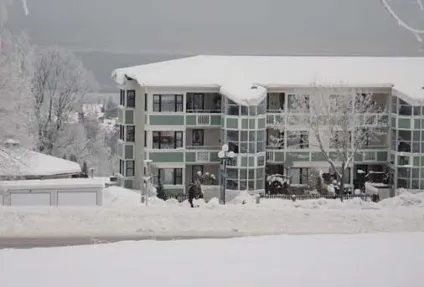

До цього часу основним рішенням, що забезпечує обігрів приміщень при низькій температурі теплоносія, вважалися «тепла підлога» і конвектори з мідно-алюмінієвими теплообмінниками. Ініційовані Rettig ICC дослідження дозволили додати в цей ряд сталеві панельні радіатори. (Втім, практика в даному випадку йде попереду теорії, і такі опалювальні прилади досить давно використовуються в складі нізкотемператруних систем в Швеції, рис. 1).

Відзначимо: оперативна температура - показник, що характеризує комбінований вплив на людину температури повітря, радіаційної температури і швидкості руху навколишнього повітря.

Досліди підтвердили, що радіатори явно швидше, ніж «тепла підлога», реагують на коливання температури, забезпечуючи менші її відхилення.

Наступний аргумент на користь радіаторів. наведений на семінарі, - більш комфортний і ефективний з точки зору використання енергії температурний профіль усередині приміщення.

Відносно теплових втрат на семінарі були наведені такі цифри. Для «теплої підлоги», в залежності від товщини теплоізоляції (100-300 мм), вони складають 5-15% (в нижньому напрямку, при температурі повітря - 21, бетонної основи - 10 ºС). Для високотемпературного радіатора втрати через задню стіну складають приблизно 4%, для низькотемпературного - тільки 1% (за умови, що тепловий захист будівлі відповідає чинним європейським нормативам).

Яким же повинен бути сталевий панельний радіатор. здатний покрити тепловтрати індивідуального будинку при температурі теплоносія на подачі 45 ºС? Відповісти на це питання дозволяють розрахунки, проведені для моделі трикімнатного котеджу в умовах трьох міст Центральної і Північної Європи - Брюсселю (розрахункова температура для нього -8 ºС), Амстердама (-10 ºС) і Гельсінкі (-25 ºС).

Поверхня підлоги і стелі будівлі - 42, скління - 10, дверей - 2, зовнішніх стін - 50,4 м2. Теплопровідність статі - 0,4, стелі - 0,24, вікон - 1,3, стін - 0,24 Вт / м2 ∙ К. Кратність повітрообміну - 0,6. Планування будівлі показана на рис. 3. Результати розрахунків зведені в табл. 1, 2.

Таблиця 1. Теплові втрати приміщень розрахункового об'єкта, Вт

Таблиця 2. Тип, потужність і розміри (довжина х висота) радіаторів, обраних для розрахункового об'єкта при температурі теплоносія 45/35 З
