прожекторне освітлення

Як правило, прожектори встановлюються зосередженими групами на щоглах, рідше - поодинці або невеликими групами на високих будівлях.
Розміщення щогл вибирається в процесі розрахунку, причому відстань між щоглами лежить зазвичай в межах від 6 до 15-кратної їх висоти.
При виборі розташування щогл враховується наявність затінюють предметів і, по можливості, переважний напрямок осей зору. Зокрема, для спортивних полів уживаний варіант установки чотирьох щогл по кутах поля з максимально можливим до нього наближенням, розташованих за воротами на лінії, що утворює кут 105 ° з віссю поля. Висота щогл для освітлення спортивних полів повинна бути не менше 0,25 відстані між рядами щогл в напрямку поперек поля.
Розташування прожекторів на щоглах задається нахилом їх осей до горизонту q і кутами b між проекціями їх осей і умовним напрямом початку відліків кутів. При висвітленні віялом прожекторів (див. Нижче) вказуються кути b для крайніх прожекторів і кути t між проекціями осей сусідніх прожекторів віяла.
До основи щогли примикає "мертвий простір", обмежене для більшості прожекторів радіусом приблизно h tg (45 - q) °. Якщо воно потрапляє в межі площі, що вимагає освітлення, то встановлюються додаткові світильники або сильно нахилені прожектори.
Для попереднього наближеного визначення необхідної потужності прожекторної установки можна користуватися формулою

Координата x. так само як що входять до формули значення r і. визначаються по табл. 9-7 в функції відносини x. h і кута q. Якщо ізолюкси на умовній площині дано для двох квадрантів, то для поєднань параметрів, зліва від жирної лінії в табл. 9-7, слід користуватися нижнім квадрантом.

Нехай намічається при ПЗС-45 отримати Е = 2 лк при k = 1,5 і р = 28 м шляхом одношарової компонування изолюкс. В цьому випадку і. За допомогою табл. 9-9 знаходимо q = 21 °.
Нерідко потрібне таке велике, що його чи ні в таблиці, або кут q виходить таким, що оптимальна ізолюкси занадто близька до щогли.
У подібних випадках завдання вирішується установкою на щоглі одного або декількох віял прожекторів, т. Е. Груп прожекторів з однаковими q. проекції осей яких утворюють один з одним однакові кути t (рис. 9-23).
При освітленість в межах дуг АБ будь-якого радіусу x майже рівномірна (по крайней мере, до передостанніх з кожної межі віяла прожекторів) і при всіх заданих інших параметрах установки є функцією тільки x. h.
Підставою для розрахунку є в цьому випадку графіки освітленості. розрахованої для h = 1м і t = 1 ° і побудованої в функції відносини x. h (рис. 9-24 для прикладу).
У загальному випадку, при освітленні поверхні декількома віялами в характерних контрольних точках визначається освітленість від кожного віяла, знаходиться в і розраховується

якщо цей кут однаковий для всіх віял. Межі кожного віяла легко знаходяться за планом.
Установки, освітлювані віялами прожекторів, як правило, великі і відповідальні, і тут виправдано розгляд ряду варіантів, наприклад: на щоглі може бути встановлено кілька віял з різними q і t. віяла різних щогл можуть мати різні параметри і т. д.
Завдання такого роду часто доводиться вирішувати підбором. Наприклад, задавшись t для одного або декількох віял, вирішуємо формулу (9-9) щодо E і інші віяла розраховуємо на відсутню освітленість.

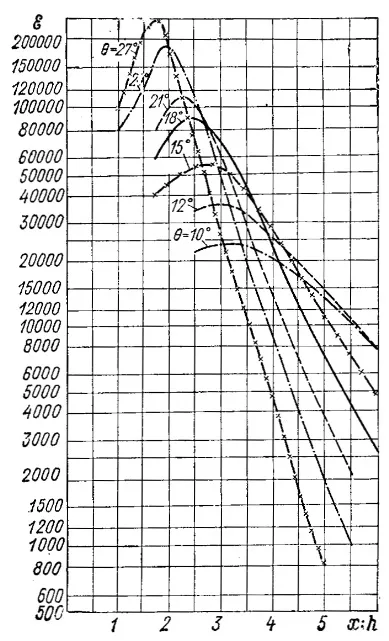

Мал. 9-24. Наведена освітленість від віяла прожекторів ПЗС-45 з лампами Г220-1000

Мал. 9-23. віяло прожекторів
